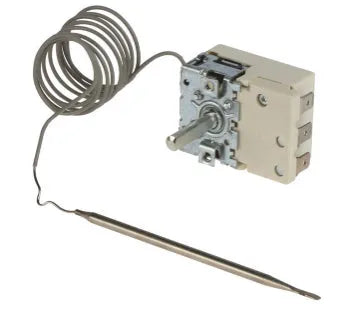

Kapilární termostat trouby Bosch 40–338 °C

Tento kapilární termostat trouby Bosch je originální náhradní díl s katalogovým číslem 00096597. Výrobce jej označuje jako regulátor teploty trouby 55.18279.010.

Termostat je určen pro vybrané trouby a sporáky Bosch podle přesného katalogového přiřazení výrobce. Jeho úkolem je sledovat teplotu v pečicím prostoru a podle nastavené hodnoty ovládat zapínání a vypínání příslušných topných okruhů.

Jedná se o mechanický regulační termostat s dlouhou kapilární trubicí a teplotním čidlem. Čidlo je umístěno v pečicím prostoru, zatímco vlastní spínací část termostatu se nachází za ovládacím panelem spotřebiče.

Balení obsahuje 1 kompletní termostat Bosch 00096597. Ovládací knoflík, montážní šrouby, připojovací vodiče, topná tělesa ani další součásti trouby nejsou automaticky součástí dodávky.

Aktuální termostat 00096597 nahrazuje starší originální díly Bosch 00068510 a 00068508.

K čemu termostat slouží?

Termostat převádí změnu teploty snímanou čidlem na mechanické ovládání elektrických kontaktů. Podle polohy regulátoru a aktuální teploty v troubě přerušuje nebo obnovuje napájení příslušného topného systému.

U katalogově kompatibilního spotřebiče pomáhá:

• nastavit požadovanou teplotu pečení,
• sledovat teplotu v pečicím prostoru,
• zapínat topný okruh při poklesu teploty,
• vypínat topný okruh po dosažení nastavené hodnoty,
• udržovat teplotu opakovaným spínáním a vypínáním,
• omezit nekontrolované trvalé zahřívání způsobené vadným regulátorem,
• obnovit správnou funkci ovládání teploty po poruše původního termostatu.

Termostat není elektronickým teplotním senzorem ani samostatnou bezpečnostní tepelnou pojistkou. Jedná se o regulační součást ovládanou mechanicky prostřednictvím kapilárního teplotního systému.

Základní údaje

• Značka: Bosch
• Katalogové číslo: 00096597
• Zkrácené označení: 096597 nebo 96597
• Označení termostatu: EGO 55.18279.010
• Typ dílu: mechanický kapilární regulátor teploty
• Určení: vybrané trouby a sporáky Bosch
• Regulační rozsah: přibližně 40–338 °C
• Průměr teplotního čidla: přibližně 4 mm
• Délka kapilární trubice: přibližně 1 080 mm
• Počet elektrických vývodů: 3
• Orientační hmotnost: 70 g
• Obsah balení: 1 termostat
• Nahrazené díly Bosch: 00068510 a 00068508

Technické údaje o rozsahu, kapiláře a vývodech vycházejí z označení termostatu EGO 55.18279.010. Pro objednání je vždy rozhodující originální číslo Bosch 00096597 a jeho přiřazení ke konkrétnímu spotřebiči.

Kapilární teplotní čidlo

Termostat používá dlouhou tenkou kapilární trubici zakončenou teplotním čidlem. Čidlo je vedeno do pečicího prostoru a reaguje na změny okolní teploty.

Kapilára není elektrickým vodičem. Jde o uzavřenou součást naplněnou pracovním médiem, které při změně teploty působí na mechanismus uvnitř termostatu.

Při manipulaci je důležité:

• kapilární trubici nezkracovat,
• nepřestřihnout ji ani neproděravět,
• neohýbat ji v ostrém úhlu,
• nevytvářet na ní pevné zalomení,
• nekroutit čidlo kolem vlastní osy,
• vést ji stejnou trasou jako původní díl,
• zachovat správné umístění čidla v pečicím prostoru.

Poškozená nebo netěsná kapilára se neopravuje. Při jejím porušení je nutné vyměnit kompletní termostat.

Kdy může být termostat vadný?

Porucha regulátoru teploty se může projevovat několika různými způsoby.

• Trouba nehřeje, přestože jsou ostatní funkce zapnuté.
• Topná tělesa se po dosažení nastavené teploty nevypnou.
• Trouba se výrazně přehřívá.
• Teplota je dlouhodobě podstatně nižší než nastavená hodnota.
• Zahřívání se přerušuje příliš brzy.
• Teplota výrazně kolísá.
• Regulátor při otáčení nespíná nebo nevydává obvyklé mechanické cvaknutí.
• Osa termostatu je poškozená a nelze na ni správně nasadit ovládací knoflík.
• Elektrické kontakty termostatu jsou opálené nebo tepelně poškozené.
• Kapilára je přelomená, proděravělá nebo oddělená od čidla.

Stejné projevy mohou mít také jiné příčiny. Nedostatečné nebo nadměrné zahřívání může způsobovat vadné topné těleso, přepínač funkcí, bezpečnostní omezovač, poškozená kabeláž, chybný kontakt nebo nesprávné napájení.

Před objednáním je proto vhodné závadu odborně diagnostikovat a elektricky proměřit.

Rozdíl mezi termostatem a teplotním čidlem

Díl 00096597 je kompletní mechanický termostat. Obsahuje spínací mechanismus, ovládací osu, kapilární trubici a teplotní čidlo.

Elektronické trouby mohou používat samostatná odporová čidla, například snímače typu PTC nebo PT500. Takové senzory pouze předávají údaj elektronickému modulu a samy topná tělesa mechanicky nespínají.

Termostat 00096597 proto nelze automaticky zaměnit za:

• elektronický snímač teploty,
• odporovou sondu trouby,
• teplotní pojistku,
• bezpečnostní omezovač teploty,
• termostat chladicího ventilátoru.

Rozdíl proti bezpečnostnímu omezovači

Regulační termostat a bezpečnostní tepelný omezovač mají odlišné úkoly.

• Regulační termostat průběžně zapíná a vypíná topení podle nastavené teploty.
• Bezpečnostní omezovač zasahuje při překročení kritické teploty nebo při poruše regulačního systému.

Pokud se trouba vůbec nezapne po přehřátí, může být příčinou také bezpečnostní prvek. Výměna regulačního termostatu bez diagnostiky nemusí závadu odstranit.

Elektrické vývody

Odborné katalogy uvádějí u termostatu tři elektrické připojovací vývody. Jejich přesné zapojení musí odpovídat původnímu termostatu a elektrickému schématu konkrétní trouby.

Před odpojením původního dílu je vhodné:

• vyfotografovat zapojení všech vodičů,
• označit jednotlivé kabelové koncovky,
• zaznamenat čísla kontaktů na původním termostatu,
• zkontrolovat stav konektorů a izolace,
• porovnat rozložení vývodů nového a původního dílu.

Nesprávné zapojení může způsobit nefunkčnost, zkrat, trvalé zahřívání nebo poškození dalších součástí.

Ovládací osa termostatu

Na osu termostatu se nasazuje knoflík nastavení teploty. Tvar, délka a pracovní rozsah osy musí odpovídat konstrukci ovládacího panelu.

Ovládací knoflík není automaticky součástí dodávky. Pokud je původní knoflík prasklý nebo nedrží na ose, musí být zkontrolován a případně objednán samostatně.

Termostat neupravujte zkracováním osy, pilováním nebo změnou jejího profilu.

Nahrazené díly Bosch

Originální termostat Bosch 00096597 nahrazuje starší katalogová čísla:

• 00068510
• 00068508

Starší číslo může být uvedeno v původním servisním rozkresu, na starém dílu nebo na dokladu z předchozí opravy.

Označení 55.18279.010 je výrobní označení termostatu. Zápisy 5518279010, 096597 a 96597 mohou být používány jako zkrácené nebo alternativně formátované označení stejného typu.

Nejedná se o univerzální termostat

Stejné nebo podobné termostaty mohou mít shodný teplotní rozsah, ale přesto se lišit:

• délkou kapilární trubice,
• tvarem a délkou čidla,
• rozmístěním elektrických kontaktů,
• spínací charakteristikou,
• provedením ovládací osy,
• směrem otáčení,
• montážní roztečí,
• kalibrací a pracovním rozsahem.

Termostat proto neobjednávejte pouze podle označení maximální teploty nebo vzhledu elektrických kontaktů.

Kontrola před objednáním

Před objednáním ověřte úplné označení trouby nebo sporáku Bosch na typovém štítku.

Zkontrolujte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00096597,
• označení původního termostatu,
• případné starší číslo 00068510 nebo 00068508,
• provedení ovládací osy,
• rozložení elektrických vývodů,
• délku a trasu kapilární trubice,
• tvar a umístění teplotního čidla.

Čísla vyražená na jednotlivých kovových nebo plastových částech nemusí být objednacím číslem kompletního termostatu. Rozhodující je oficiální katalogové přiřazení Bosch.

Doporučení k montáži

Termostat je elektrická součást připojená k síťovému napětí a jeho výměna vyžaduje demontáž ovládacího panelu a správné vedení kapilárního čidla. Montáž by měl provádět kvalifikovaný servisní technik.

Před zahájením práce je nutné:

• odpojit spotřebič od elektrické sítě,
• ověřit nepřítomnost napětí,
• nechat troubu úplně vychladnout,
• zdokumentovat elektrické zapojení,
• zaznamenat původní vedení kapiláry,
• chránit kapiláru před zalomením a poškozením.

Nové čidlo musí být umístěno ve stejné poloze a ve stejných držácích jako původní díl. Nesprávné umístění může ovlivnit snímání teploty a regulační chování trouby.

Kontrola po výměně

Po instalaci je nutné zkontrolovat:

• pevné mechanické uchycení termostatu,
• správnou polohu ovládací osy,
• správné zapojení všech vodičů,
• neporušenou izolaci kabeláže,
• plynulé vedení kapiláry bez ostrých ohybů,
• správné upevnění čidla v pečicím prostoru,
• funkci vypínání a opětovného zapínání topení.

Po opravě je vhodné ověřit skutečnou teplotu v pečicím prostoru vhodným měřicím přístrojem. Běžný provozní rozdíl mezi okamžitou a nastavenou teplotou může vznikat regulačním cyklem, výrazná dlouhodobá odchylka však vyžaduje další kontrolu.

Kompatibilita

Díl 00096597 je určen pouze pro vybrané trouby a sporáky Bosch s odpovídajícím mechanickým systémem regulace teploty.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné termostaty se mohou shodovat vzhledem, teplotním rozsahem nebo označením výrobce, ale lišit se kapilárou, osou, kontakty a spínací charakteristikou.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení spotřebiče.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu termostatu podle přesného modelového označení E-Nr. vaší trouby nebo sporáku Bosch. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00096597 představuje 1 originální kapilární regulátor teploty trouby Bosch s označením 55.18279.010.

Odborné katalogy uvádějí regulační rozsah přibližně 40–338 °C, čidlo o průměru přibližně 4 mm, kapilární trubici dlouhou přibližně 1 080 mm a tři elektrické vývody.

Aktuální termostat nahrazuje starší originální čísla Bosch 00068510 a 00068508.

Nejedná se o samostatný elektronický teplotní snímač, bezpečnostní pojistku ani termostat chladicího ventilátoru.

Ovládací knoflík, vodiče, montážní materiál a ostatní součásti trouby nejsou automaticky součástí balení.

Termostat neobjednávejte pouze podle teplotního rozsahu, délky kapiláry nebo podobnosti elektrických kontaktů.

Rozhodující je vždy oficiální katalogové přiřazení dílu 00096597 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
