Dveřní závěs chladničky – horní pravý / spodní levý

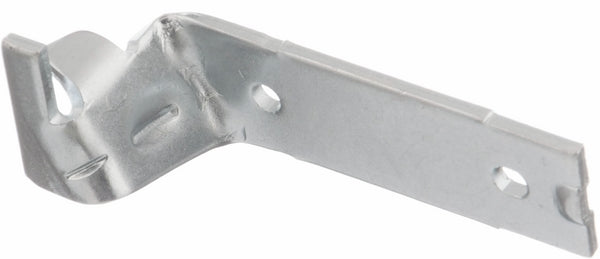

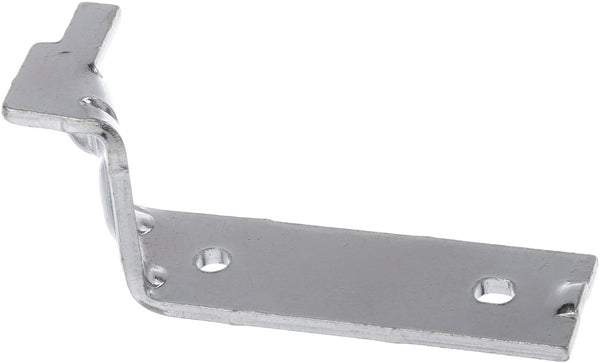

Originální dveřní závěs B/S/H/ 00169303 je kovový náhradní díl určený pro vybrané vestavné chladničky, mrazničky a kombinované chladničky Bosch a Siemens.

Závěs spojuje dveře spotřebiče s jeho nosnou konstrukcí, zajišťuje správnou osu otáčení a umožňuje plynulé otevírání a zavírání dveří.

Při běžném pravostranném zavěšení dveří se díl používá jako:

• horní pravý závěs.

Po změně směru otevírání může stejný závěs odpovídat poloze:

• spodní levý závěs.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/ pro katalogově kompatibilní chladicí spotřebiče.
• Kovové provedení určené k mechanickému vedení dveří.
• Horní závěs při pravostranném zavěšení dveří.
• Spodní závěs při levostranném zavěšení dveří.
• Vhodný pro vybrané vestavné chladničky, kombinované chladničky a mrazničky.
• Používá se u vybraných spotřebičů s posuvným upevněním nábytkových dveří.
• Dodává se jako 1 samostatný závěs.

Funkce závěsu

Závěs pomáhá udržovat dveře ve správné poloze vůči skříni spotřebiče a dveřnímu těsnění.

Správně fungující závěs podporuje:

• plynulé otevírání a zavírání dveří,
• rovnoměrné dosednutí dveřního těsnění,
• správnou výšku a geometrii dveří,
• omezení nežádoucího poklesu dveří,
• stabilní uchycení dveří při běžném používání,
• správnou funkci vestavného nábytkového systému.

Montážní poloha

Označení polohy závěsu vždy závisí na směru zavěšení dveří.

• Dveře zavěšené vpravo: díl 00169303 se používá nahoře vpravo.
• Dveře zavěšené vlevo: díl 00169303 se používá dole vlevo.

Pro opačné polohy, tedy vlevo nahoře nebo vpravo dole, se u odpovídajících konstrukcí používá protilehlý závěs 00169302.

Před objednáním je proto důležité zkontrolovat nejen model spotřebiče, ale také aktuální směr otevírání dveří.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00169303
• Zkrácené označení: 169303
• Typ dílu: dveřní závěs chladicího spotřebiče
• Montážní poloha: vpravo nahoře nebo vlevo dole podle směru otevírání dveří
• Materiál: kov
• Barva: kovová / stříbrná
• Orientační rozměry: přibližně 85 × 31 × 25 mm
• Určení: vybrané chladničky, kombinované chladničky a mrazničky
• Prodejní jednotka: 1 kus
• EAN uváděný odbornými katalogy: 8713411133664

Kdy závěs vyměnit?

Výměna může být vhodná zejména tehdy, když:

• dveře viditelně poklesly,
• dveře se obtížně otevírají nebo zavírají,
• závěs má nadměrnou vůli,
• je kovová část deformovaná nebo prasklá,
• je poškozený nebo vydřený otvor pro čep či pouzdro,
• dveře nedoléhají rovnoměrně k těsnění,
• se při pohybu dveří ozývá kovové cvakání nebo drhnutí,
• došlo k poškození při změně směru otevírání dveří.

Při poklesu dveří doporučujeme zkontrolovat také druhý závěs, montážní body, závěsné pouzdro a správné vyrovnání spotřebiče.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• směr otevírání dveří,
• zda potřebujete horní pravý nebo spodní levý závěs,
• katalogové číslo původního dílu,
• stav protilehlého závěsu,
• stav závěsného čepu nebo pouzdra,
• stav montážních otvorů ve dveřích a skříni spotřebiče.

Závěs 00169303 nezaměňujte s opačně orientovaným dílem 00169302.

Doporučení k montáži

• Před opravou spotřebič vypněte a odpojte od elektrické sítě.
• Vyjměte z dveří lahve, přihrádky a další uložené potraviny.
• Dveře před uvolněním závěsu bezpečně podepřete.
• U těžších dveří doporučujeme manipulaci ve dvou osobách.
• Zaznamenejte původní polohu závěsu, podložek a pouzder.
• Po montáži nastavte dveře tak, aby byly vodorovné a rovnoměrně doléhaly k těsnění.
• Zkontrolujte, zda se dveře pohybují plynule a nikde nedrhnou.

Kompatibilita a značky

Závěs 00169303 se podle oficiálních a odborných katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens
• Neff
• Constructa
• Balay

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných vestavných chladniček, mrazniček a kombinovaných chladniček následujících modelových rodin:

• Bosch KIL
• Bosch KIR
• Bosch KIV
• Bosch KID
• Bosch KIM
• Bosch GIL
• Bosch GID
• Siemens KI
• Siemens GI
• Neff KI
• Constructa CK
• Balay 3FI
• Balay 3GI
• Balay 3KI

V rámci jedné modelové řady mohou být použity různé závěsy podle konstrukce, směru otevírání dveří a výrobního indexu.

Před objednáním proto vždy ověřte kompatibilitu podle úplného E-Nr. spotřebiče.

Upozornění

Katalogové číslo 00169303 označuje 1 originální kovový dveřní závěs.

Při pravostranném zavěšení dveří se používá jako horní pravý závěs. Při levostranném zavěšení odpovídá poloze vlevo dole.

Orientační rozměry závěsu jsou přibližně 85 × 31 × 25 mm.

Pro opačnou montážní pozici vlevo nahoře nebo vpravo dole se u odpovídajících spotřebičů používá závěs 00169302.

Přesnou vhodnost vždy ověřte podle úplného E-Nr. spotřebiče včetně indexu za lomítkem.
