Kompletní západka dveří pračky

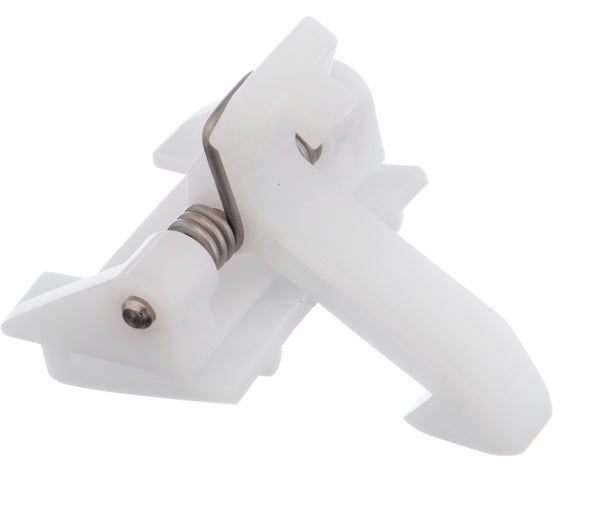

Originální kompletní mechanická západka dveří pračky B/S/H/ 00183608 je určena pro vybrané předem plněné pračky Bosch, Siemens a další konstrukčně kompatibilní spotřebiče.

Západka je umístěna uvnitř dveří pračky a spolupracuje s madlem a elektrickou blokádou dveří. Při zavření spotřebiče se její pohyblivý hák zasune do otvoru dveřního zámku v čelním rámu pračky. Tím umožní mechanické zachycení dveří a jejich následné bezpečnostní uzamčení během programu.

Díl 00183608 se dodává jako kompletní předmontovaná mechanická sestava. Obsahuje plastový držák, pohyblivý uzavírací hák, vratnou pružinu a kovový čep. Samotné madlo dveří ani elektrická blokáda nejsou součástí tohoto katalogového čísla.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• kompletní mechanická západka dveří pračky,
• určena pro vybrané předem plněné pračky,
• montuje se do vnitřní části dveří spotřebiče,
• spolupracuje s madlem a elektrickou blokádou dveří,
• zajišťuje mechanické zachycení dveří v zámku,
• kompletní předmontované provedení,
• plastový držák a uzavírací hák,
• kovová vratná pružina a montážní čep,
• bílé plastové provedení,
• orientační šířka přibližně 34 mm,
• bez elektrického připojení,
• bez madla a bez elektrického zámku dveří,
• nahrazuje starší katalogové číslo 00609216,
• dodává se jako jeden kompletní kus.

Princip fungování

Západka je otočně uložena uvnitř konstrukce dveří. Její pohyblivý uzavírací hák vystupuje z obvodu dveřního rámu směrem k elektrické blokádě umístěné v předním panelu pračky.

Při zavření dveří:

• hák vstoupí do otvoru elektrické blokády,
• dveře se mechanicky zachytí v zavřené poloze,
• elektrická blokáda rozpozná správné dovření dveří,
• po spuštění programu zámek hák bezpečně zajistí,
• řídicí elektronika povolí zahájení pracího programu.

Po ukončení programu a uvolnění elektrické blokády lze zatažením za madlo změnit polohu západky. Hák se odkloní z otvoru zámku a dveře je možné otevřít.

Vratná pružina následně vrátí mechanismus do výchozí polohy, aby byl připraven k dalšímu zavření dveří.

Kompletní provedení západky

Katalogové označení výrobce popisuje díl 00183608 jako kompletní uzávěr dveří. Jednotlivé části sestavy jsou vzájemně spojeny a dodávají se předmontované.

Konstrukci tvoří zejména:

• plastový držák neboli nosná část mechanismu,
• pohyblivý plastový uzavírací hák,
• kovová vratná pružina,
• kovový otočný nebo spojovací čep,
• opěrné plochy pro spolupráci s madlem dveří.

Kompletní provedení usnadňuje výměnu, protože jednotlivé části západky není nutné samostatně skládat. Přesto musí být sestava správně vložena do rámu dveří a správně propojena s madlem.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00183608
• Zkrácené označení: 183608
• EAN: 4016417032295
• Typ výrobku: kompletní mechanická západka dveří pračky
• Další označení: uzávěr dveří, dveřní hák, západka, mechanický protikus zámku
• Provedení: kompletní předmontovaná sestava
• Typ spotřebiče: předem plněná pračka
• Umístění: uvnitř rámu dveří pračky
• Funkce: mechanické zachycení dveří v elektrické blokádě
• Barva: bílá
• Materiál hlavních částí: technický plast
• Materiál pružiny a čepu: kov
• Orientační šířka: přibližně 34 mm
• Elektrické připojení: bez elektrického zapojení
• Prodejní jednotka: 1 kus

Rozměry západky

Uváděná orientační šířka kompletní sestavy je přibližně:

• 34 mm.

Výrobce veřejně neuvádí kompletní soubor všech rozměrů dílu. Při porovnávání s původní západkou je proto důležité zkontrolovat také:

• celkový tvar plastového držáku,
• tvar a délku pohyblivého háku,
• polohu kovového čepu,
• orientaci vratné pružiny,
• polohu opěrných ploch pro madlo,
• směr pohybu uzavíracího háku,
• způsob usazení uvnitř rámu dveří,
• katalogové přiřazení ke konkrétnímu E-Nr. pračky.

Samotná shoda šířky, barvy nebo základního tvaru nezaručuje kompatibilitu. U různých konstrukčních generací praček mohou být použity velmi podobné západky s odlišným úhlem pohybu nebo jinak umístěnými opěrnými body.

Materiál a konstrukce

Nosná část a uzavírací hák jsou vyrobeny z bílého technického plastu. Přesné materiálové složení plastu není ve veřejných katalogových podkladech výrobce uvedeno.

Plastové části musí při běžném používání odolávat:

• opakovanému otevírání a zavírání dveří,
• síle přenášené přes madlo,
• tlaku při zasunutí do elektrické blokády,
• dlouhodobému mechanickému namáhání,
• vibracím vznikajícím během praní a odstřeďování.

Vratná pružina a spojovací čep jsou kovové. Pružina zajišťuje návrat pohyblivého mechanismu do výchozí polohy a čep vytváří otočné uložení jednotlivých částí.

Obsah sady

Originální díl 00183608 se dodává jako jedna kompletní předmontovaná sestava.

Dodávka obsahuje:

• 1× plastový držák západky,
• 1× pohyblivý uzavírací hák,
• 1× vratnou pružinu,
• 1× kovový spojovací čep,
• kompletní vzájemně sestavený mechanismus.

Součástí katalogového čísla nejsou:

• madlo dveří,
• vnější ani vnitřní rám dveří,
• závěs dveří,
• sklo dveří,
• elektrická blokáda dveří,
• elektrická kabeláž zámku.

Nahrazované katalogové číslo

Aktuální originální díl:

• 00183608
• 183608

oficiálně nahrazuje starší originální katalogové číslo:

• 00609216
• 609216

Na původním dílu, servisním rozkresu, starším prodejním dokladu nebo v katalogu proto může být uvedeno číslo 00609216.

V odborných katalozích se lze setkat také se srovnávacími nebo obchodními označeními:

• 01000200
• ENR297176
• 237387

Tato doplňková čísla nejsou náhradou za kontrolu kompatibility podle E-Nr. spotřebiče. Rozhodující je oficiální přiřazení aktuálního dílu 00183608 ke konkrétní výrobní variantě pračky.

Použití západky dveří

Západka se používá při každém otevření a zavření dveří předem plněné pračky.

Mechanismus zajišťuje:

• mechanické zachycení zavřených dveří,
• správné zasunutí háku do elektrické blokády,
• možnost bezpečnostního uzamčení dveří během programu,
• přenos pohybu madla na uzavírací hák,
• návrat mechanismu do výchozí polohy pomocí pružiny,
• uvolnění dveří po odblokování elektrického zámku.

Bez správně fungující západky nemusí pračka rozpoznat zavřené dveře a prací program se nemusí spustit.

Rozdíl mezi mechanickou západkou a elektrickým zámkem

Mechanická západka 00183608 je umístěna uvnitř dveří pračky. Obsahuje pohyblivý hák, pružinu a držák, ale nemá elektrické kontakty, kabeláž ani vlastní řídicí funkci.

Elektrická blokáda dveří je samostatná součást umístěná v čelním rámu spotřebiče. Je připojena k elektrické instalaci pračky a po spuštění programu mechanicky zajistí zasunutý hák.

Obě součásti spolupracují:

• západka vytvoří mechanické spojení dveří se zámkem,
• elektrická blokáda zajistí hák proti vysunutí,
• řídicí elektronika ověří stav uzamčení,
• program se spustí až po správném zajištění dveří.

Díl 00183608 proto nelze použít jako náhradu elektrické blokády dveří.

Projevy poškozené západky

Kontrola nebo výměna západky může být potřebná, pokud:

• je plastový uzavírací hák prasklý nebo ulomený,
• hák zůstává v nesprávné poloze,
• mechanismus se po uvolnění madla nevrací,
• vratná pružina je poškozená nebo uvolněná,
• dveře nelze správně zachytit v elektrickém zámku,
• dveře po zavření nedrží v požadované poloze,
• madlo se pohybuje, ale západka nereaguje,
• pračka nerozpozná správně zavřené dveře,
• program nelze spustit bez přitlačování dveří,
• při otevírání nebo zavírání vzniká neobvyklý mechanický odpor.

Podobné příznaky může způsobovat také prasklé madlo, poškozený rám dveří, opotřebený závěs nebo vadná elektrická blokáda. Před objednáním je proto vhodné zkontrolovat celý dveřní mechanismus.

Montážní poloha

Západka se nachází uvnitř plastového rámu dveří pračky, zpravidla v prostoru pod nebo vedle madla.

Konkrétní poloha závisí na:

• konstrukci vnitřního a vnějšího rámu dveří,
• provedení madla,
• směru otevírání dveří,
• poloze elektrické blokády v čelním panelu,
• konstrukční generaci spotřebiče.

Po správném namontování musí uzavírací hák volně vystupovat z rámu dveří, přesně vstupovat do otvoru elektrické blokády a reagovat na pohyb madla.

Doporučení k montáži

• Před zahájením práce pračku vypněte.
• Spotřebič odpojte od elektrické sítě.
• Uzavřete přívod vody, pokud bude nutné se spotřebičem manipulovat.
• Dveře demontujte nebo rozeberte podle konstrukce konkrétního modelu.
• Před rozebráním si zaznamenejte polohu západky a madla.
• Šrouby rámu dveří uvolňujte rovnoměrně.
• Plastové části oddělujte opatrně, aby nepraskly jejich západky.
• Nový mechanismus vložte ve stejné poloze jako původní sestavu.
• Zkontrolujte správné propojení západky s madlem.
• Ověřte, že žádná část mechanismu není sevřena rámem dveří.
• Rám dveří sestavte bez deformace a šrouby dotahujte přiměřenou silou.
• Před spuštěním pračky několikrát vyzkoušejte funkci dveří.

Konkrétní postup výměny se může podle modelu pračky lišit. Pokud není možné bezpečně určit správné usazení mechanismu, doporučujeme svěřit opravu odbornému servisnímu technikovi.

Kontrola správné funkce

Po montáži ověřte, že:

• madlo dveří pracuje plynule,
• západka reaguje na pohyb madla,
• pružina vrací mechanismus do výchozí polohy,
• uzavírací hák není prasklý ani deformovaný,
• dveře lze zavřít bez použití nadměrné síly,
• hák přesně vstupuje do otvoru elektrické blokády,
• dveře po zavření pevně drží,
• pračka rozpozná správně zavřené dveře,
• program lze běžným způsobem spustit,
• během programu zůstávají dveře bezpečně uzamčené,
• po ukončení programu lze dveře po odblokování normálně otevřít.

První kontrolu proveďte bez prádla. Pokud se dveře zavírají s neobvyklým odporem, nepoužívejte násilí a znovu zkontrolujte montážní polohu západky, madla a elektrické blokády.

Čištění a údržba

Viditelnou část uzavíracího háku lze při běžné údržbě otřít měkkým suchým nebo mírně navlhčeným hadříkem.

Doporučujeme pravidelně odstranit:

• prach,
• textilní vlákna,
• zbytky pracích prostředků,
• nečistoty v okolí otvoru elektrické blokády,
• usazeniny omezující volný pohyb mechanismu.

Na plastové části, pružinu ani do elektrické blokády nenanášejte olej, vazelínu nebo agresivní čisticí prostředky. Nevhodné mazivo může zachytávat nečistoty, poškodit plast nebo proniknout do elektrické části zámku.

Kompatibilita a značky

Kompletní západka dveří 00183608 se podle katalogových přiřazení používá u vybraných praček značek:

• Bosch
• Siemens
• Balay
• Constructa
• Lynx
• Pitsos
• Profilo

V některých odborných katalozích je díl přiřazován také k dalším obchodním značkám využívajícím konstrukčně příbuzné pračky.

Výskyt značky v seznamu neznamená kompatibilitu se všemi jejími modely. Západka byla používána pouze u určitých konstrukčních generací a výrobních variant.

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných předem plněných praček následujících základních modelových rodin:

• Bosch WAA
• Bosch WAB
• Bosch WAE
• Bosch WFD
• Bosch WFH
• Bosch WIE
• Siemens WM…A
• Siemens WM…B
• Siemens WXB
• Constructa CWF a CW
• Balay 3TS a 3TE
• Lynx 4TS a 4TE
• Pitsos WXPI
• Profilo CM a ACM

Mezi katalogově uváděné příklady patří například vybraná provedení Bosch WAA12160, WAA16160, WAA20160, WAA24160, WAA28160, WAE2046, WAE24060, WFD2060, WFD2460 nebo WFH2461.

U značky Siemens se díl objevuje například u vybraných variant WM10A160, WM12A160, WM12A260, WM14A160, WM14A260, WM14B220, WXB1060, WXB1260 nebo WXB2460.

V rámci stejné modelové rodiny mohou být podle výrobního období použity různé západky, madla i elektrické blokády. Rozhodující je vždy úplné E-Nr. včetně výrobního indexu.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00183608,
• případné původní číslo 00609216,
• tvar původního plastového držáku,
• tvar a směr pohybu uzavíracího háku,
• polohu pružiny a kovového čepu,
• způsob propojení západky s madlem,
• stav elektrické blokády dveří.

Typový štítek pračky bývá zpravidla umístěn v prostoru dveřního otvoru, na vnitřní straně dveří, na zadní straně spotřebiče nebo v okolí servisního krytu.

Upozornění

Katalogové číslo 00183608 označuje jednu originální kompletní mechanickou západku dveří předem plněné pračky B/S/H/.

Sestava obsahuje bílý plastový držák, pohyblivý uzavírací hák, vratnou pružinu a kovový čep. Dodává se kompletní a předmontovaná, avšak bez madla dveří a bez elektrické blokády.

Orientační šířka sestavy je přibližně 34 mm.

Díl nahrazuje starší originální katalogové číslo 00609216.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky včetně výrobního indexu za lomítkem.
