Montážní sada nábytkového čela dveří vestavné myčky nádobí

Tato montážní sada nábytkového čela dveří vestavné myčky nádobí je originální náhradní díl B/S/H/ s kódem 00422858. Je určena pro vybrané vestavné myčky podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Sada slouží k mechanickému spojení kuchyňského dekoračního panelu s dveřmi myčky. Pomocí kovových montážních profilů, upevňovacích šroubů, zajišťovacích dílů a tlumicích podložek umožňuje nábytkové čelo správně umístit, vyrovnat a bezpečně upevnit k přední části spotřebiče.

Jedná se o montážní materiál pro vnější nábytkové čelo, nikoli o panty dveří, pružiny, lanka, kovový plášť dveří nebo kompletní dveřní sestavu myčky.

Výrobce díl označuje jako montážní sadu, Einbausatz nebo mounting set for dishwashers. Odborné katalogy používají také označení sada pro montáž vnějších dveří, upevňovací sada dekoračního panelu nebo integrated door mounting kit.

Balení obsahuje 1 kompletní montážní sadu. Podle oficiálního vyobrazení aktuálního originálního dílu zahrnuje dva hlavní kovové profily a odpovídající drobný upevňovací materiál.

Číslo 422858, které se může objevit v servisních katalozích nebo nabídkách prodejců, je pouze zkrácenou podobou úplného originálního čísla 00422858. Nejde o samostatný starší díl.

K čemu slouží a kdy je potřeba výměna?

Vestavná myčka je zpravidla zakryta nábytkovým panelem odpovídajícím vzhledu kuchyňské linky. Tento panel není připevněn přímo náhodně zvolenými vruty, ale prostřednictvím konstrukčně určených montážních bodů a držáků.

Sada 00422858 pomáhá přenášet pohyb dveří myčky na nábytkové čelo, udržuje panel ve správné výšce a omezuje jeho posouvání do stran. Správné upevnění je důležité také pro rovnoměrné mezery vůči okolním dvířkům kuchyňské linky.

Nová montážní sada může být potřebná zejména v těchto případech:

• Původní montážní materiál chybí po stěhování nebo demontáži myčky.
• Je instalováno nové nábytkové čelo.
• Původní dekorační panel byl vyměněn při renovaci kuchyně.
• Jeden nebo oba kovové montážní profily jsou ohnuté.
• Profil je popraskaný, deformovaný nebo mechanicky poškozený.
• Upevňovací otvor v kovovém dílu je vytržený nebo zvětšený.
• Některý zajišťovací kovový díl chybí.
• Původní šrouby nebo vruty byly ztraceny.
• Použité vruty mají poškozenou hlavu nebo závit.
• Nábytkové čelo se při otevírání pohybuje do stran.
• Panel se postupně uvolňuje od dveří spotřebiče.
• Mezera mezi čelem myčky a okolním nábytkem se mění.
• Čelo je nakloněné nebo výškově nesprávně usazené.
• Při otevírání se ozývá klepání mezi panelem a dveřmi myčky.
• Panel se dotýká soklu nebo vedlejších dvířek.
• Samolepicí tlumicí podložky chybí nebo jsou silně poškozené.
• Původní montáž byla provedena nevhodnými univerzálními držáky.
• Byly použity příliš dlouhé vruty a nábytkový panel je poškozený.
• Montážní sada byla deformována při násilném sejmutí čela.
• Po opravě dveří není původní upevňovací materiál kompletní.

Uvolněné nábytkové čelo nemusí být způsobeno pouze montážní sadou. Příčinou může být také poškozená dřevotříska nebo MDF deska, vytržený otvor v panelu, deformované dveře myčky, uvolněné panty, vadná pružina dveří nebo nesprávná instalace spotřebiče v nábytku.

Před objednáním proto doporučujeme zkontrolovat montážní profily, šrouby, nábytkový panel i samotnou konstrukci dveří.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je navržen pro odpovídající konstrukci dveří a nábytkového čela určených myček. Díky tomu:

• Umožňuje upevnit dekorační panel k dveřím vestavné myčky.
• Obsahuje konstrukčně určené kovové montážní profily.
• Pomáhá udržovat nábytkové čelo ve správné poloze.
• Omezuje boční posouvání panelu.
• Pomáhá vytvořit rovnoměrné spáry vůči okolnímu nábytku.
• Obsahuje různé druhy upevňovacích šroubů a vrutů.
• Obsahuje kovové zajišťovací díly.
• Obsahuje tlumicí nebo distanční samolepicí podložky.
• U katalogově kompatibilní myčky odpovídá původním montážním bodům.
• Je vhodná při nové instalaci nebo výměně dekoračního panelu.
• Umožňuje nahradit chybějící nebo poškozený původní montážní materiál.
• Dodává se jako 1 kompletní originální montážní sada.

Provedení a obsah balení

Díl 00422858 je v katalozích uváděn jako montážní sada dveří myčky, sada pro upevnění nábytkového čela, upevňovací sada dekoračního panelu, sada vnější montáže dveří, Einbausatz, Montagesatz, door fixing kit nebo integrated door mounting kit.

• Katalogové číslo BSH: 00422858
• Zkrácené označení: 422858
• Výrobce: B/S/H/
• Určení: upevnění nábytkového čela dveří vestavné myčky
• Provedení hlavních částí: kovové, stříbrné
• Orientační celková hmotnost: přibližně 76 g
• Obsah balení: 1 montážní sada

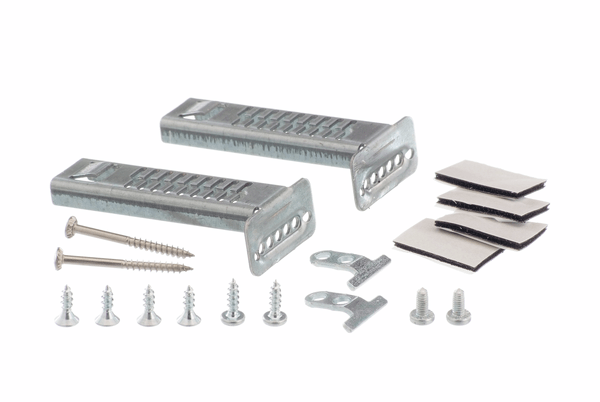

Oficiální vyobrazení aktuální sady zobrazuje:

• 2 tvarované kovové montážní profily.
• 4 obdélníkové samolepicí tlumicí nebo distanční podložky.
• 2 dlouhé vruty pro upevnění do nábytkového panelu.
• 4 menší zápustné vruty.
• 2 menší vruty se širší dosedací hlavou.
• 2 kovové zajišťovací nebo závěsné díly.
• 2 krátké šrouby s metrickým závitem.

Celkem je tak na oficiálním produktovém vyobrazení vidět 18 jednotlivých součástí. Výrobce však obchodně dodává celek jako jednu montážní sadu, nikoli jako osmnáct samostatných náhradních dílů.

Přesné rozměry jednotlivých profilů, šroubů a podložek nejsou ve veřejně dostupných oficiálních technických údajích spolehlivě uvedeny. Nelze je proto bezpečně nahrazovat běžným spojovacím materiálem pouze podle přibližného změření.

Funkce kovových montážních profilů

Dva hlavní kovové profily vytvářejí nosné spojení mezi nábytkovým čelem a dveřmi myčky. Jejich tvarované plochy, otvory a výřezy odpovídají konstrukčně určenému způsobu montáže.

Profily pomáhají:

• Stanovit polohu panelu vůči dveřím spotřebiče.
• Rozložit zatížení do větší plochy nábytkového čela.
• Vytvořit montážní body pro šrouby.
• Udržet panel proti posunu nahoru, dolů a do stran.
• Usnadnit zavěšení panelu při konečné montáži.
• Umožnit jemné vyrovnání podle konstrukce dveří.

Profily neohýbejte ani neupravujte vrtáním dalších otvorů. Změna jejich tvaru může způsobit nesprávné usazení panelu nebo jeho postupné uvolňování.

Pokud je některý profil poškozený, doporučuje se vyměnit kompletní sadu, aby byly všechny upevňovací části vzájemně odpovídající.

Samolepicí podložky

Čtyři obdélníkové podložky mají samolepicí vrstvu a podle montážního uspořádání vytvářejí tlumicí, opěrné nebo distanční body mezi nábytkovým panelem a kovovou konstrukcí dveří.

Podložky mohou pomáhat:

• Omezovat klepání panelu o dveře.
• Vyrovnávat drobnou mezeru mezi jednotlivými plochami.
• Snižovat bodové namáhání nábytkového čela.
• Udržovat panel v předepsané vzdálenosti.
• Omezovat nežádoucí vibrace při otevírání a zavírání.

Před nalepením musí být určené místo čisté, suché a odmaštěné způsobem bezpečným pro daný materiál.

Podložky nelepte podle odhadu. Jejich poloha se musí řídit montážním schématem nebo polohou původních dílů.

Po odlepení a opakovaném nalepení nemusí původní lepicí vrstva spolehlivě držet.

Vruty a šrouby

Sada obsahuje několik různých druhů spojovacího materiálu. Jednotlivé šrouby a vruty se liší délkou, průměrem, závitem a tvarem hlavy podle místa použití.

Dlouhé vruty jsou určeny pro odpovídající upevnění do nábytkového panelu. Jejich použití musí respektovat tloušťku a materiál čela.

Menší vruty a krátké šrouby upevňují další části sestavy k předem určeným montážním bodům dveří nebo držáků.

Jednotlivé spojovací prvky vzájemně nezaměňujte. Příliš dlouhý vrut může:

• Prorazit pohledovou stranu nábytkového čela.
• Poškodit povrchovou úpravu panelu.
• Vytvořit prasklinu v materiálu.
• Zasáhnout do nevhodné části dveří.

Příliš krátký nebo tenký vrut naopak nemusí vytvořit dostatečně pevný spoj.

Pokud se vrut v původním otvoru protáčí, nepoužívejte automaticky větší průměr. Nejprve posuďte stav panelu a správnou metodu opravy poškozeného otvoru.

Nejedná se o panty ani pružiny dveří

Díl 00422858 slouží k upevnění vnějšího nábytkového čela. Neobsahuje panty, pružiny ani lanka vyvažující hmotnost dveří.

Pokud dveře prudce padají dolů, samovolně se zavírají nebo nedrží v otevřené poloze, může být závada v systému vyvažování dveří.

Možné příčiny takového problému zahrnují:

• Prasklé nebo uvolněné lanko dveří.
• Poškozenou pružinu.
• Vadnou kladku nebo vodicí prvek.
• Nesprávné nastavení síly pružiny.
• Příliš těžké nebo nesprávně velké nábytkové čelo.
• Poškozený pant.

Výměna montážní sady 00422858 tyto závady sama neodstraní.

Nejedná se o kompletní dveře myčky

Balení neobsahuje:

• Kompletní dveře myčky.
• Vnitřní nerezový panel dveří.
• Vnější plechový plášť dveří.
• Nábytkové dekorační čelo.
• Ovládací panel.
• Madlo nábytkového čela.
• Panty dveří.
• Pružiny nebo lanka dveří.
• Dávkovač mycího prostředku.
• Těsnění dveří.
• Sokl kuchyňské linky.

Jedná se výhradně o montážní sadu potřebnou k upevnění odpovídajícího vnějšího panelu.

Kontrola nábytkového čela

Před použitím nové sady zkontrolujte stav nábytkového panelu. Montážní vruty musí být upevněny do pevného a nepoškozeného materiálu.

Prověřte zejména:

• Zda panel není prasklý nebo prohnutý.
• Zda původní otvory nejsou vytržené.
• Zda se neodděluje povrchová vrstva laminátu.
• Zda není materiál nabobtnalý po kontaktu s vodou.
• Zda panel odpovídá povoleným rozměrům a hmotnosti.
• Zda má správně umístěné otvory nebo značky pro montáž.
• Zda madlo panelu drží pevně.
• Zda spodní hrana nebude kolidovat se soklem.

Pokud je panel poškozený vlhkostí nebo jsou jeho montážní místa rozdrolená, nový montážní materiál nemusí vytvořit bezpečný spoj.

Rozměry a hmotnost nábytkového čela se musí řídit instalační dokumentací konkrétní myčky.

Vyrovnání čela

Správně namontovaný panel musí navazovat na okolní kuchyňská dvířka a nesmí se při pohybu dotýkat vedlejšího nábytku.

Při vyrovnávání kontrolujte:

• Stejnou horní výšku vůči vedlejším dvířkům.
• Rovnoměrnou levou a pravou spáru.
• Vodorovnou polohu horní hrany.
• Správnou vzdálenost od pracovní desky.
• Volný pohyb spodní hrany nad soklem.
• Rovnoměrné dosednutí panelu k dveřím myčky.

Panel nevyrovnávejte pouze silovým dotažením jednoho šroubu. Nerovnoměrné namáhání může profil deformovat nebo poškodit nábytkový materiál.

Po prvním usazení všechny spoje dotahujte postupně a střídavě.

Související díly a diagnostika

Pokud se nábytkové čelo uvolňuje, doporučujeme zkontrolovat také:

• Stav samotného nábytkového panelu.
• Vnější konstrukci dveří myčky.
• Panty a jejich upevnění.
• Pružiny a lanka dveří.
• Nastavení vyvažovacího mechanismu.
• Upevnění myčky ke kuchyňské skříňce.
• Vyrovnání spotřebiče pomocí nožiček.
• Polohu soklu.
• Vůli mezi dveřmi a okolním nábytkem.

Pokud je myčka v kuchyňské skříňce uvolněná, může se při otevírání pohybovat celý spotřebič. Takový problém montážní sada nábytkového čela neřeší.

Pokud dveře nejsou vůči spotřebiči rovné, zkontrolujte panty a vnitřní konstrukci před montáží nového panelu.

Pokud se panel uvolňuje pouze na jedné straně, může být poškozený příslušný držák, šroub nebo otvor v nábytkovém materiálu.

Doporučení k používání

Dveře myčky otevírejte plynule pomocí určeného madla nábytkového čela.

Na otevřené dveře nesedejte, nestoupejte a neodkládejte těžké předměty.

Nedovolte dětem, aby se na otevřené dveře zavěšovaly.

Dveře nezavírejte prudkým úderem. Náraz opakovaně zatěžuje držáky, vruty i materiál panelu.

Pokud se čelo začne pohybovat nebo klepat, myčku nepoužívejte dlouhodobě bez kontroly. Postupně se mohou poškodit další upevňovací body.

Při čištění nenanášíte nadměrné množství vody do spár mezi nábytkovým panelem a dveřmi spotřebiče.

Čisticí prostředek volte podle povrchové úpravy kuchyňského čela, nikoli podle materiálu kovové montážní sady.

Doporučení k montáži

Montáž vyžaduje přesné měření a správné umístění nábytkového čela. Pokud není k dispozici montážní šablona nebo instalační dokumentace, doporučujeme práci svěřit zkušenému technikovi nebo montážníkovi kuchyní.

Před zahájením myčku vypněte a odpojte od elektrické sítě, pokud bude během práce vysouvána z nábytku nebo budou zpřístupněny části spotřebiče.

Připravte rovnou pracovní plochu, vhodný šroubovák, měřidlo, tužku a případnou originální montážní šablonu.

Obecný postup zahrnuje:

• Kontrolu úplnosti montážní sady.
• Kontrolu rozměrů a stavu nábytkového panelu.
• Určení správné horní a spodní strany panelu.
• Vyznačení montážních bodů podle šablony.
• Upevnění kovových profilů na správná místa.
• Nalepení tlumicích podložek do předepsaných pozic.
• Zavěšení nebo přiložení panelu k dveřím myčky.
• Vyrovnání panelu vůči okolnímu nábytku.
• Postupné dotažení odpovídajících šroubů.
• Kontrolu volného otevírání a zavírání.

Konkrétní pořadí a orientace jednotlivých dílů se musí řídit dokumentací daného spotřebiče.

Do panelu nevrtejte bez kontroly hloubky. Použitý vrták nebo vrut nesmí proniknout pohledovou stranou.

Při montáži nepoužívejte rázový utahovák s vysokým krouticím momentem. Plastové, dřevěné a tenké kovové části lze snadno poškodit.

Šrouby dotahujte ručně a rovnoměrně. Po dotažení panel nesmí mít vůli, ale nemá být sevřen tak, aby se prohýbal.

Kontrola po montáži

Po dokončení několikrát pomalu otevřete a zavřete dveře.

Ověřte, že:

• Panel drží bez bočního pohybu.
• Žádná část neklepe ani nepraská.
• Dveře se otevírají plynule.
• Spodní hrana nenaráží do soklu.
• Panel se nedotýká vedlejších dvířek.
• Horní hrana má správnou výšku.
• Spáry jsou rovnoměrné.
• Myčka zůstává pevně ukotvena v nábytku.
• Dveře drží v poloze odpovídající konstrukci spotřebiče.

Po několika prvních cyklech lze znovu zkontrolovat, zda se některý spoj neuvolnil. Šrouby však nedotahujte větší silou bez zjištění příčiny.

Kompatibilita

Díl 00422858 je určen pro vybrané vestavné myčky nádobí podle přesného katalogového přiřazení výrobce.

Podobné montážní sady se mohou lišit délkou profilů, polohou otvorů, tvarem zajišťovacích dílů, počtem šroubů a způsobem zavěšení nábytkového čela.

Samotná shoda značky, šířky myčky nebo vzhledu kovových profilů kompatibilitu nepotvrzuje.

Také různé výrobní indexy stejného základního označení mohou používat odlišný montážní systém.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu montážní sady podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00422858 představuje 1 kompletní sadu pro upevnění nábytkového čela k dveřím vestavné myčky.

Oficiální vyobrazení zobrazuje dva kovové montážní profily, čtyři samolepicí podložky, dva dlouhé vruty, šest menších vrutů, dva kovové zajišťovací díly a dva krátké šrouby.

Hlavní kovové části mají stříbrné provedení a odborný katalog uvádí orientační hmotnost celé sady přibližně 76 g.

Číslo 422858 je pouze zkrácenou podobou originálního čísla 00422858.

Ve veřejně dostupných oficiálních podkladech nebylo spolehlivě potvrzeno žádné starší nahrazované originální číslo.

Nejedná se o kompletní dveře, nábytkový panel, panty, pružiny ani lanka dveří.

Nábytkové čelo není součástí balení.

Jednotlivé vruty a šrouby nezaměňujte za univerzální spojovací materiál bez ověření jejich délky, závitu a místa použití.

Příliš dlouhý vrut může prorazit nebo jinak poškodit pohledovou stranu nábytkového čela.

Pokud je panel prohnutý, nabobtnalý nebo má vytržené montážní otvory, samotná výměna sady nemusí zajistit bezpečné upevnění.

Sadu neobjednávejte pouze podle fotografie nebo přibližného tvaru kovových profilů.

Rozhodující je vždy katalogové přiřazení dílu 00422858 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.

Le merci disponibili sono di solito consegnate entro il giorno lavorativo successivo. Le merci disponibili dal fornitore vengono spedite in base alla disponibilità corrente. Vedrai la data di consegna esatta nel carrello.

Puoi restituire i prodotti non utilizzati entro il termine previsto dalla legge. Prima del reso, contattaci per verificare la procedura corretta e la compatibilità del ricambio.
