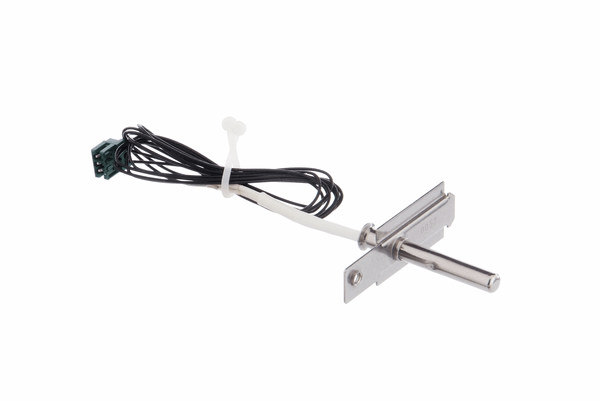

Sensore di temperatura PTC PT500 per forno

Questo sensore di temperatura PTC PT500 per forno è un ricambio originale B/S/H/ con codice 00423842. È destinato a forni e piani cottura selezionati secondo l'esatto abbinamento del catalogo del produttore e la designazione completa del modello E-Nr.

Il sensore rileva la temperatura all'interno della cavità di cottura e invia il corrispondente segnale elettrico all'elettronica di controllo dell'apparecchio. L'elettronica, in base al valore misurato, regola l'accensione e lo spegnimento degli elementi riscaldanti per mantenere la temperatura corrispondente al programma impostato.

Il produttore identifica questo pezzo come sensore PTC PT500 completo. L'insieme include la sonda di temperatura in metallo, la parte di montaggio e il cavo di collegamento terminante con il connettore elettrico corrispondente.

L'articolo attuale 00423842 sostituisce i precedenti numeri originali 10007647, 00428065 e 00420838.

La confezione contiene 1 sensore di temperatura completo. L'elettronica di controllo, il termostato, gli elementi riscaldanti, le viti di montaggio e altri componenti della cucina elencati separatamente non sono automaticamente inclusi nella fornitura.

A cosa serve e quando può essere necessaria la sostituzione?

Il sensore di temperatura è parte del sistema di regolazione del forno. Il suo valore elettrico varia in base alla temperatura attuale e l'elettronica di controllo utilizza questa informazione per valutare lo stato di funzionamento della cavità di cottura.

Un sensore che funziona correttamente aiuta a:

• monitorare la temperatura all'interno della cavità di cottura,
• mantenere la temperatura di esercizio impostata,
• gestire l'accensione ciclica degli elementi riscaldanti,
• valutare i processi di riscaldamento e raffreddamento,
• proteggere l'apparecchio in caso di valori di temperatura anomali,
• fornire all'elettronica di controllo i dati necessari per i singoli programmi.

La sostituzione può essere necessaria soprattutto quando una diagnosi professionale conferma un guasto del sensore o del suo collegamento. I possibili sintomi di guasto possono includere:

• Il forno non raggiunge la temperatura impostata.
• La temperatura è significativamente più alta o più bassa rispetto al valore impostato.
• Il riscaldamento si spegne prematuramente.
• Gli elementi riscaldanti restano attivi per tempi anormalmente lunghi.
• La temperatura durante la cottura oscilla vistosamente.
• L'apparecchio visualizza un messaggio di errore relativo al circuito di temperatura.
• Il forno si spegne o entra in stato di errore dopo l'avvio di un programma.
• Il cavo di collegamento del sensore è interrotto, schiacciato o termicamente danneggiato.
• Il connettore è allentato, ossidato o danneggiato meccanicamente.
• La sonda metallica è piegata o altrimenti deformata.
• Il pezzo più vecchio 10007647, 00428065 o 00420838 deve essere sostituito dall'attuale sensore 00423842.

I sintomi indicati da soli non confermano il guasto del sensore di temperatura. Un comportamento simile può essere causato anche da un elemento riscaldante difettoso, da un relè, dal modulo di controllo, dal cablaggio, dal termostato di sicurezza, dalla ventola di raffreddamento o da un'impostazione errata dell'apparecchio.

Caratteristiche e vantaggi

Questo ricambio originale B/S/H/ è destinato al corrispondente sistema di misura e regolazione di forni selezionati. Per un apparecchio compatibile a catalogo:

• rileva la temperatura nella cavità di cottura,
• funziona come sensore di temperatura PTC tipo PT500,
• invia il dato di temperatura all'elettronica di controllo,
• include sonda metallica e cavo di collegamento,
• corrisponde ai punti di montaggio previsti sull'apparecchio,
• ha un connettore progettato per il collegamento elettrico corrispondente,
• sostituisce diverse versioni originali precedenti,
• viene fornito come 1 sensore di temperatura completo.

Versione, dimensioni e contenuto della confezione

Il pezzo 00423842 può essere definito come sensore di temperatura per forno, sonda di temperatura, sensore PTC, sensore PT500, rilevatore di temperatura o sensore di temperatura del forno.

• Numero di catalogo BSH: 00423842
• Denominazione abbreviata: 423842
• Produttore: B/S/H/
• Tipo di pezzo: sensore di temperatura della cavità di cottura
• Principio: PTC
• Denominazione del produttore: PT500 KOMPL.
• Larghezza della parte di montaggio: circa 58 mm
• Profondità della parte di montaggio: circa 33 mm
• Diametro della sonda: circa 6 mm
• Pezzi sostituiti: 10007647, 00428065 e 00420838
• Contenuto della confezione: 1 sensore completo con cavo di collegamento

Le dimensioni provengono da cataloghi tecnici e sono indicative. Nei dati ufficiali pubblici non è stata confermata in modo univoco la lunghezza totale della sonda, la lunghezza del cavo né la composizione materiale completa delle singole parti.

Per la compatibilità non è determinante solo il diametro della sonda metallica. Importanti sono anche le caratteristiche elettriche, la lunghezza e la posizione della parte di montaggio, la realizzazione del connettore e la valutazione software da parte dell'elettronica di controllo.

Cosa significa sensore PTC PT500?

PTC è un sensore resistivo dipendente dalla temperatura il cui valore di resistenza elettrica varia con l'aumento della temperatura. L'elettronica di controllo valuta questa variazione e la converte in un'informazione sulla temperatura della cavità di cottura.

La designazione PT500 delinea la caratteristica specifica dell'elemento di misura. Per questo motivo il sensore non può essere sostituito con una sonda di temperatura qualsiasi anche se ha la stessa forma o lo stesso connettore.

Un sensore non idoneo può fornire valori errati all'elettronica di controllo, anche se può essere montato meccanicamente. Il risultato può essere una regolazione errata, messaggi di errore o un pericoloso surriscaldamento dell'apparecchio.

Posizione nel forno

La parte sensibile in metallo è solitamente collocata all'interno della cavità di cottura in modo da reagire alla sua temperatura. La parte di montaggio fissa la sonda alla parete del forno e il cavo di collegamento prosegue oltre la scocca interna dell'apparecchio fino al connettore elettrico.

La posizione esatta può variare a seconda della costruzione del forno. Durante il controllo è necessario verificare:

• la posizione della sonda nella cavità di cottura,
• il tipo di fissaggio della flangia di montaggio,
• il passaggio del cavo dietro l'isolamento o il coperchio,
• la posizione del connettore,
• la protezione del cavo dal contatto con parti calde o mobili.

Il cavo, dopo il montaggio, deve seguire lo stesso percorso sicuro del cablaggio originale. Non deve essere schiacciato tra lamierati né appoggiato direttamente sull'elemento riscaldante.

Pezzi originali sostituiti

L'attuale sensore di temperatura 00423842 sostituisce, secondo i cataloghi ufficiali, i seguenti numeri originali:

• 10007647
• 00428065
• 00420838

Un numero più vecchio può essere riportato nel disegno di servizio, sulla confezione originale, su un documento di assistenza o nella documentazione storica dell'apparecchio.

Il nuovo sensore può differire rispetto alla versione originale per alcuni dettagli costruttivi, per la lunghezza dei singoli tratti di cavo o per l'aspetto del connettore. Determinante è la conferma ufficiale della sostituzione per il E-Nr. completo dell'apparecchio specifico.

Non è un termostato meccanico

Il pezzo 00423842 è un sensore resistivo valutato elettronicamente. Non è un termostato meccanico con asse rotante, contatti e capillare.

Un termostato meccanico può commutare direttamente un circuito elettrico in funzione della temperatura impostata. Il sensore PTC, invece, trasmette il valore di misura all'elettronica di controllo che poi decide come gestire il riscaldamento.

I due componenti non sono intercambiabili, anche se possono essere classificati nella stessa categoria generale di elementi di misura nelle schede di vendita.

Non è un fusibile termico

Il sensore di temperatura non deve essere scambiato con un fusibile termico o un limitatore di temperatura di sicurezza.

Il fusibile termico o il limitatore:

• hanno una funzione elettrica diversa,
• possono interrompere l'alimentazione al superamento di una certa temperatura,
• sono normalmente posizionati in un'altra parte dell'apparecchio,
• hanno un proprio numero di catalogo e parametri elettrici.

Un guasto dell'elemento di sicurezza può provocare sintomi simili a quelli di un sensore di temperatura guasto, ad esempio l'interruzione completa del riscaldamento.

Diagnostica prima dell'ordine

Prima della sostituzione è opportuno verificare professionalmente l'intero circuito di temperatura.

I controlli possono includere:

• ispezione della sonda metallica e del fissaggio di montaggio,
• controllo del cavo di collegamento per tutta la lunghezza accessibile,
• verifica del connettore e dei contatti,
• misurazione del valore elettrico del sensore secondo la documentazione di servizio,
• controllo della variazione del valore al variare della temperatura,
• verifica del collegamento del cavo al modulo di controllo,
• verifica degli elementi riscaldanti e dei relè di commutazione,
• confronto tra la temperatura reale del forno e il dato valutato dall'apparecchio.

I valori attesi precisi a singole temperature devono essere presi dalla documentazione di servizio del relativo apparecchio. Non è possibile utilizzare i valori universali di un altro tipo di sensore.

Controlli prima dell'ordine

Prima di ordinare verificate la designazione del modello completa del forno e confrontate il sensore originale con l'immagine del prodotto disponibile.

Controllate in particolare:

• la designazione completa E-Nr.,
• l'indice di produzione indicato dopo la barra,
• il numero di catalogo del pezzo originale,
• la forma della flangia di montaggio,
• il numero e la posizione dei fori di fissaggio,
• il diametro e la lunghezza della sonda metallica,
• la configurazione del connettore elettrico,
• la lunghezza e il percorso del cavo di collegamento.

Il numero stampato sul connettore o sul cavo potrebbe non essere il numero d'ordine del sensore completo. Potrebbe indicare solo il produttore del connettore, il fascio di cavi o un componente costruttivo interno.

Raccomandazioni per la sostituzione

La sostituzione del sensore di temperatura richiede interventi all'interno di un apparecchio elettrico e deve essere eseguita da una persona qualificata.

Prima di iniziare la riparazione il forno deve essere disconnesso dalla rete elettrica su tutti i poli. Non basta spegnere con il pulsante di controllo.

Durante una sostituzione professionale è consigliabile:

• lasciare l'apparecchio completamente raffreddare,
• documentare la posizione originale della sonda e del cavo,
• allentare gli elementi di montaggio senza deformare la scocca interna,
• staccare il connettore per il corpo del connettore e non tirando i conduttori,
• verificare lo stato dei contatti elettrici,
• far passare il nuovo cavo lungo lo stesso percorso dell'originale,
• evitare il contatto del cavo con elementi riscaldanti e spigoli taglienti,
• fissare la sonda dritta e senza tensioni meccaniche,
• controllare le protezioni e l'isolamento termico.

Non piegare, accorciare o modificare la sonda. Non prolungare il cavo di collegamento con morsetti o conduttori non verificati per la temperatura e il carico elettrico previsti.

Controllo dopo l'installazione

Dopo la sostituzione devono essere eseguiti i controlli di sicurezza elettrica e di funzionamento dell'apparecchio.

I controlli possono includere:

• verifica del corretto collegamento del connettore,
• controllo del percorso sicuro del cavo,
• verifica del fissaggio della sonda,
• avvio di un riscaldamento di prova,
• osservazione della salita e della stabilizzazione della temperatura,
• controllo di eventuali messaggi di errore,
• verifica dello spegnimento e del riavvio degli elementi riscaldanti,
• confronto del comportamento operativo con le istruzioni del produttore.

Se il problema originale persiste dopo la sostituzione, non utilizzare ulteriormente l'apparecchio. È necessario verificare il modulo di controllo, il cablaggio e le altre parti del sistema di regolazione.

Compatibilità

Il pezzo 00423842 è destinato a forni e piani cottura selezionati secondo l'esatto abbinamento del catalogo del produttore.

Non sono elencati qui specifici apparecchi compatibili o serie di modelli.

Sensori di temperatura simili possono avere lo stesso diametro della sonda e un connettore simile, ma una caratteristica resistiva diversa, una lunghezza del cavo differente o un diverso sistema di montaggio.

Possono esistere differenze anche tra i vari indici di produzione dello stesso nominativo base del forno.

La compatibilità deve essere sempre verificata in base alla designazione completa del modello E-Nr. e all'indice di produzione riportato dopo la barra.

Avvertenze prima dell'ordine

Prima di ordinare si prega di verificare la compatibilità del sensore in base alla designazione completa del modello E-Nr. del vostro forno o piano cottura. Determinante è anche l'indice di produzione indicato dopo la barra.

Il pezzo 00423842 rappresenta un 1 sensore di temperatura originale completo PTC PT500 B/S/H/.

L'insieme include la sonda di rilevamento in metallo, la parte di montaggio e il cavo di collegamento con connettore.

I cataloghi tecnici indicano le dimensioni della parte di montaggio approssimativamente 58 × 33 mm e il diametro della sonda approssimativamente 6 mm.

L'articolo attuale sostituisce i precedenti numeri originali 10007647, 00428065 e 00420838.

Non si tratta di un termostato meccanico, di un fusibile termico né di una sonda di temperatura universale.

Nelle informazioni ufficiali pubbliche non è stata confermata in modo univoco la lunghezza totale della sonda, la lunghezza del cavo né la composizione materiale completa.

Prima della sostituzione è necessario diagnosticare professionalmente il sensore, il cablaggio, gli elementi riscaldanti e l'elettronica di controllo.

Non ordinare il pezzo soltanto in base alla fotografia, al diametro della sonda o alla forma del connettore.

Determinante è sempre l'abbinamento a catalogo del pezzo 00423842 con la designazione completa dell'apparecchio riportata sulla sua targhetta identificativa.

Le merci disponibili sono di solito consegnate entro il giorno lavorativo successivo. Le merci disponibili dal fornitore vengono spedite in base alla disponibilità corrente. Vedrai la data di consegna esatta nel carrello.

Puoi restituire i prodotti non utilizzati entro il termine previsto dalla legge. Prima del reso, contattaci per verificare la procedura corretta e la compatibilità del ricambio.
