Napájecí a výkonový modul do mrazničky Bosch / Siemens 00498391 – elektronická řídicí jednotka

Originální elektronický modul s katalogovým číslem 00498391 je náhradní díl pro vybrané samostatné mrazničky Bosch a Siemens. Siemens jej oficiálně označuje jako „Netzteil – Leistungsmodul“, tedy napájecí / výkonový modul, zatímco Bosch jej ve svých servisních datech vede jako „Power supply unit for fridges“. Jde o součást elektrického a řídicího systému spotřebiče, která je umístěna uvnitř ochranného krytu a připojena k elektrickým obvodům mrazničky. Nejde o ovládací panel ani displej na čelní straně spotřebiče. Před objednáním vždy ověřte vhodnost podle úplného E-Nr mrazničky včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

00498391 je výkonová elektronická jednotka mrazničky. Tvoří součást elektrického systému spotřebiče a prostřednictvím svých konektorů je propojena s dalšími elektrickými částmi mrazničky.

V servisních rozpisech je modul veden v elektrické části spotřebiče jako samostatná výkonová / napájecí jednotka. U odpovídajících mrazniček se na elektrickém systému současně podílejí například kompresor, odmrazovací topné prvky, snímače teploty a další řídicí prvky.

Porucha výkonového modulu může mít různé projevy podle toho, která část elektroniky je poškozena. Může se projevit například nefunkčností části elektrických funkcí, nesprávným spínáním připojených komponentů nebo úplnou poruchou řízení spotřebiče. Tyto příznaky však nejsou specifické pouze pro 00498391 a stejný problém může způsobit také kabeláž, kompresor, startovací zařízení, topné těleso, čidlo nebo jiná elektrická součást.

Před výměnou modulu je proto vhodná odborná elektrická diagnostika. Nákladnou elektronickou jednotku není vhodné měnit pouze na základě obecného příznaku, například že mraznička nechladí nebo pracuje nepřetržitě.

Vlastnosti

• originální elektronický náhradní díl B/S/H/,
• katalogové číslo: 00498391,
• zkrácené označení: 498391,
• typ: napájecí / výkonový elektronický modul,
• oficiální označení Siemens: Netzteil – Leistungsmodul,
• oficiální anglické označení Bosch: Power supply unit,
• určeno především pro vybrané samostatné mrazničky,
• elektronika je umístěna v ochranném plastovém pouzdru,
• barevné provedení pouzdra podle odborného katalogu: bílé,
• odborný katalog uvádí značení 230 V / 50–60 Hz,
• na některých originálních kusech jsou doložena označení EWG/4/13, E2L119 a EPK56074,
• výrobní číslo B/S/H/ uváděné odborným katalogem: 9000049341,
• spolehlivě doloženo pro Bosch a Siemens,
• balicí jednotka výrobce: 1 ks.

Provedení a rozměry

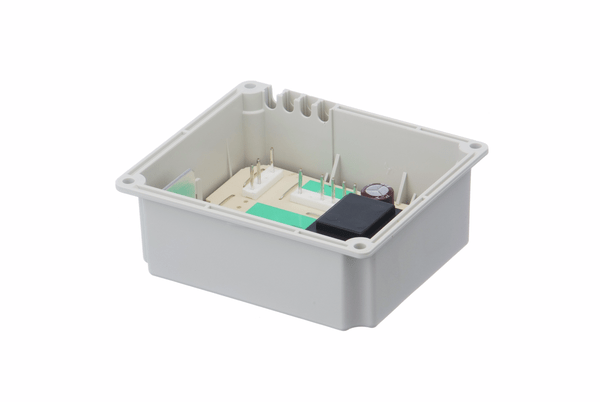

Díl 00498391 je dodáván jako kompletní elektronický modul v ochranném plastovém pouzdru. Uvnitř se nachází výkonová elektronika s konektory pro připojení do kabelového systému spotřebiče.

Specializovaný katalog originálních dílů uvádí pro celou sestavu rozměry přibližně 111 × 96 × 39 mm a hmotnost přibližně 189 g. Tyto údaje Bosch ani Siemens na současných produktových stránkách samostatně nezveřejňují, proto slouží pouze jako pomocná kontrola.

Na originálním modulu se podle odborných katalogů může nacházet označení 230 V / 50–60 Hz. Tento údaj je charakteristikou elektronické jednotky a není náhradou za kontrolu přesného katalogového čísla a E-Nr spotřebiče.

Elektronické moduly mrazniček mohou mít velmi podobné rozměry, konektory i ochranné pouzdro, přesto mohou mít odlišné elektrické zapojení a být určeny pro jinou konstrukční verzi spotřebiče.

Nenahrazujte 00498391 jinou podobně vypadající elektronikou pouze podle konektorů, rozměrů nebo označení 230 V. Rozhodující je kompatibilita podle úplného E-Nr spotřebiče.

Související díly

V oficiálních servisních seznamech mrazniček používajících 00498391 jsou doloženy také další samostatné elektrické součásti.

Jednou z nich je 00498387 – topné těleso odvodu kondenzátu / odmrazovacího systému. Bosch jej ve stejných servisních konfiguracích vede jako „Drain heater“. Jde o samostatný elektrický díl a není součástí modulu 00498391.

U části odpovídajících mrazniček je rovněž použit 00426099 – startovací zařízení kompresoru. Toto zařízení je připojeno přímo ke kompresoru a jeho úkolem je odlišná část elektrického systému než funkce výkonového modulu.

Dalšími funkčně souvisejícími částmi mohou být teplotní snímače, kabeláž, kompresor, ventilátor, odmrazovací prvky a ovládací elektronika. Konkrétní provedení a katalogová čísla se liší podle E-Nr.

Pokud se mraznička nechladí nebo nefunguje správně, je proto nutné před objednáním výkonového modulu rozlišit, zda je závada skutečně v elektronice 00498391 nebo v některé z připojených součástí.

Pro 00498391 jsem nenalezl spolehlivě potvrzené novější nástupnické katalogové číslo. Dostupnost samotného originálního dílu se v současnosti liší podle země a servisního kanálu.

Doporučení k používání a údržbě

00498391 je elektronický díl pracující se síťovým napětím. Před jakýmkoli přístupem k modulu musí být mraznička odpojena od elektrické sítě.

Při diagnostice je vhodné před výměnou elektroniky ověřit napájení, kabelové svazky, konektory a připojené elektrické komponenty. Závada mimo modul může způsobovat stejné projevy a zároveň může v některých případech poškodit nově namontovanou elektroniku.

Konektory při demontáži nevytahujte za vodiče. Před odpojením je vhodné zaznamenat jejich původní pozici, aby při montáži nedošlo k záměně připojení.

Elektroniku chraňte před vlhkostí, elektrostatickým výbojem a mechanickým poškozením. Desky plošných spojů ani kontaktní části není vhodné čistit vodou nebo běžnými čisticími prostředky.

Vzhledem k práci na elektrickém zařízení připojeném k síťovému napětí doporučujeme diagnostiku a výměnu svěřit odbornému servisu nebo osobě s odpovídající elektrotechnickou kvalifikací.

Kompatibilita a značky

00498391 je oficiálně doložen jako originální náhradní díl pro Bosch a Siemens. Bosch jej ve svých servisních seznamech uvádí jako napájecí jednotku pro mrazicí spotřebiče a Siemens jako výkonový modul.

U Bosch je jeho použití doloženo zejména u několika generací samostatných mrazniček konstrukčních rodin GSN. U Siemens se objevuje zejména u odpovídajících mrazniček rodin GS.

Servisní databáze ukazují použití napříč více velikostmi a generacemi spotřebičů, včetně provedení s technologií NoFrost. Jednotlivé výrobní verze však používají různé elektronické moduly.

Vhodnost modulu 00498391 vždy ověřte podle úplného E-Nr mrazničky včetně výrobního indexu za lomítkem. Samotné označení GSN nebo GS, provedení NoFrost, rozměry modulu nebo stejný počet konektorů nejsou dostatečným potvrzením kompatibility.

Upozornění

Před objednáním ověřte katalogové číslo 00498391 podle přesného E-Nr spotřebiče.

00498391 je napájecí / výkonový elektronický modul mrazničky. Nejde o čelní displej, ovládací panel, startovací relé kompresoru ani topné těleso.

Odborný katalog uvádí rozměry přibližně 111 × 96 × 39 mm, hmotnost cca 189 g a značení 230 V / 50–60 Hz. Tyto údaje používejte pouze jako pomocnou kontrolu.

Elektronický modul je součást pracující se síťovým napětím. Diagnostiku a výměnu doporučujeme provádět odborně a vždy na spotřebiči bezpečně odpojeném od elektrické sítě.
