Regenerační ventil změkčovače vody myčky Bosch Siemens

Originální regenerační ventil BSH 00611916 je elektromechanický náhradní díl určený pro změkčovací zařízení vybraných myček nádobí Bosch, Siemens, Neff a dalších značek skupiny B/S/H/.

Ventil je umístěn u změkčovače vody, respektive zásobníku regenerační soli. Během příslušné fáze programu řídí průtok solného regeneračního roztoku přes iontoměnič, a podílí se tak na obnově jeho schopnosti změkčovat přiváděnou vodu.

Orientační rozměry ventilu činí přibližně 69 × 47 × 30 mm a hmotnost přibližně 60 g. Balení obsahuje 1 kompletní regenerační ventil.

K čemu regenerační ventil slouží?

Myčky vybavené změkčovačem vody používají iontoměnič, který zachycuje minerální látky způsobující tvrdost vody. Aby mohl iontoměnič tuto funkci opakovaně plnit, musí být v určených intervalech regenerován solným roztokem ze zásobníku regenerační soli.

Regenerační ventil 00611916 v katalogově kompatibilní myčce zejména:

• otevírá a uzavírá odpovídající průtokovou cestu změkčovače,
• reguluje průtok regeneračního roztoku,
• podílí se na regeneraci iontoměniče,
• spolupracuje se zásobníkem soli a změkčovacím zařízením,
• pomáhá udržovat funkci změkčování přiváděné vody,
• nahrazuje elektricky nebo mechanicky poškozený původní ventil.

Ventil sám neurčuje tvrdost vody ani dávku soli. Je součástí většího systému řízeného nastavením myčky, elektronikou spotřebiče a konstrukcí změkčovacího zařízení.

Vlastnosti a základní údaje

• Výrobce: B/S/H/
• Katalogové číslo: 00611916
• Zkrácené označení: 611916
• Typ dílu: elektromagnetický regenerační ventil
• Určení: vybrané myčky nádobí
• Umístění: změkčovací zařízení a zásobník soli
• Funkce: řízení průtoku regeneračního roztoku
• Orientační rozměry: 69 × 47 × 30 mm
• Orientační hmotnost: přibližně 60 g
• Obsah balení: 1 regenerační ventil

Elektrické parametry a přesné označení cívky se musí shodovat s katalogovým provedením konkrétní myčky. Ventil neobjednávejte pouze podle podobného napětí, vzhledu nebo tvaru konektoru.

Provedení a konstrukce

Díl je dodáván jako sestavený elektromagnetický ventil s vlastním tělesem, elektrickým konektorem, těsnicími kroužky a upevňovacím držákem.

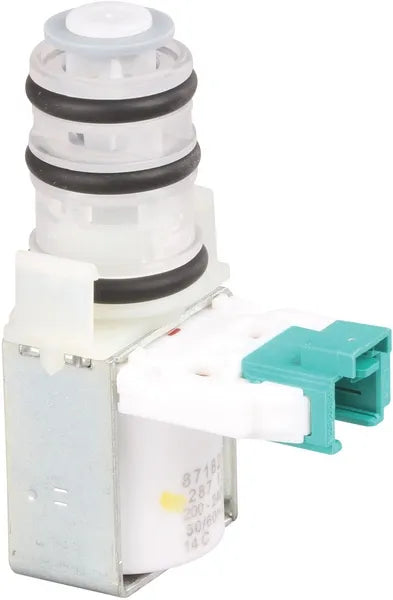

Na oficiálních produktových fotografiích má ventil:

• světlé těleso,
• zelenou část elektrického konektoru,
• černé těsnicí kroužky,
• upevňovací držák,
• válcovou část určenou k zasunutí do odpovídajícího tělesa změkčovače.

Přesné materiálové složení jednotlivých částí nebylo v oficiálním veřejném katalogu uvedeno. Při porovnání je proto důležitější konstrukční profil, umístění těsnění, konektor a způsob upevnění.

Rozměry a kontrolní údaje

Odborný katalog uvádí následující orientační údaje:

• délka: 69 mm,
• šířka: 47 mm,
• výška: 30 mm,
• hmotnost: přibližně 60 g.

Rozměry jsou pouze pomocným kontrolním údajem. Podobně velké ventily mohou být určeny pro jinou část vodního systému, mít jinou cívku, konektor, těsnění nebo průtokové uspořádání.

Co obsahuje balení?

Katalogové číslo 00611916 označuje jeden sestavený regenerační ventil.

Součástí dodávky nejsou:

• kompletní změkčovací zařízení,
• zásobník regenerační soli,
• víčko zásobníku soli,
• iontoměničová náplň,
• vodní labyrint nebo výměník,
• přívodní hadice AquaStop,
• vypouštěcí ventil,
• oběhové ani vypouštěcí čerpadlo,
• elektrická kabeláž myčky,
• řídicí elektronika,
• další samostatné montážní díly.

Před objednáním zkontrolujte, zda není poškozeno také těleso změkčovače, konektor kabeláže nebo dosedací plocha těsnicích kroužků.

Nejedná se o napouštěcí ventil

Díl 00611916 není hlavním ventilem přívodu vody do myčky ani kompletní přívodní hadicí AquaStop.

Napouštěcí ventil řídí vstup vody z vodovodního řadu do spotřebiče. Regenerační ventil naproti tomu pracuje uvnitř změkčovacího systému a řídí průtok roztoku používaného k regeneraci iontoměniče.

Pokud myčka vůbec nenapouští vodu, nelze bez diagnostiky předpokládat, že příčinou je právě regenerační ventil.

Nejedná se o vypouštěcí ventil

Regenerační ventil také není určen k vypouštění použité vody z mycí vany. Funkci vypouštění zajišťuje jiná část hydraulického systému, obvykle vypouštěcí čerpadlo a navazující hadice.

Problémy s odčerpáváním vody proto nelze automaticky řešit výměnou dílu 00611916.

Nejedná se o kompletní změkčovač

Ventil je pouze jednou částí změkčovacího zařízení. Pokud je poškozený zásobník soli, těleso iontoměniče nebo některý vnitřní kanál, nemusí výměna samotného ventilu stačit.

Při netěsnosti je nutné určit, zda voda uniká přímo kolem ventilu, přes těsnicí kroužky, z prasklého tělesa změkčovače nebo z jiné navazující části.

Možné projevy závady

Poškozený nebo zablokovaný regenerační ventil se může projevit například tím, že:

• změkčovací systém neprovádí správně regeneraci,
• se na nádobí nebo vnitřních částech myčky objevují minerální usazeniny,
• je spotřeba regenerační soli neobvykle nízká nebo vysoká,
• zůstává výsledek mytí zhoršený i při doplněné soli,
• dochází k úniku vody v oblasti změkčovače nebo zásobníku soli,
• ventil nereaguje na elektrické ovládání,
• je konektor poškozený nebo vykazuje stopy přehřátí,
• je cívka ventilu elektricky přerušená,
• je pohyblivá část ventilu mechanicky zablokovaná.

Tyto projevy nejsou jednoznačným důkazem závady ventilu 00611916. Podobné potíže může způsobit chybné nastavení tvrdosti vody, nedostatek soli, nevhodná sůl, poškozené víčko zásobníku, závada iontoměniče, ucpaný kanál, kabeláž nebo řídicí elektronika.

Kontrola před objednáním

Nejprve vyhledejte typový štítek myčky a ověřte úplné označení spotřebiče. U myček Bosch, Siemens, Neff a dalších značek skupiny B/S/H/ se kompatibilita určuje podle E-Nr. včetně indexu za lomítkem.

Porovnejte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00611916,
• umístění původního ventilu u změkčovače,
• tvar a barvu elektrického konektoru,
• orientaci konektoru vůči tělesu ventilu,
• tvar upevňovacího držáku,
• počet a polohu těsnicích kroužků,
• orientační rozměry 69 × 47 × 30 mm,
• označení vytištěné na původní cívce.

Samotné rozměry ani podobný vzhled kompatibilitu nepotvrzují. V myčce může být více elektromagnetických ventilů s rozdílnou funkcí a elektrickými parametry.

Diagnostika změkčovacího systému

Před výměnou regeneračního ventilu zkontrolujte základní provozní podmínky změkčovače:

• zda je v zásobníku dostatek určené regenerační soli,
• zda je víčko zásobníku správně utažené a nepoškozené,
• zda je v myčce nastavena odpovídající tvrdost vody,
• zda nejsou v okolí zásobníku viditelné praskliny nebo netěsnosti,
• zda není konektor ventilu uvolněný nebo zkorodovaný,
• zda není poškozená přívodní kabeláž,
• zda se problém netýká celého změkčovacího zařízení.

Elektrické proměření cívky, ověření napájení a aktivační test ventilu by měl provádět odborný servis. Odkrytý ventil nezkoušejte pod síťovým napětím mimo spotřebič.

Výměna regeneračního ventilu

Regenerační ventil je elektrický díl umístěný ve vodním systému myčky. Před zahájením práce spotřebič vypněte, vytáhněte síťovou zástrčku a uzavřete přívod vody.

Obecný servisní postup může zahrnovat:

• odpojení myčky od elektrické sítě,
• uzavření přívodu vody,
• zajištění prostoru proti úniku zbytkové vody,
• zpřístupnění změkčovacího zařízení podle konstrukce myčky,
• zaznamenání polohy elektrického konektoru a upevnění ventilu,
• odpojení kabelového konektoru,
• uvolnění montážního držáku,
• opatrné vyjmutí ventilu z tělesa změkčovače,
• kontrolu dosedací plochy a těsnění,
• porovnání nového a původního dílu,
• nasazení nového ventilu ve správné orientaci,
• obnovení elektrického připojení a upevnění.

Přesný způsob přístupu se podle modelu myčky liší a může vyžadovat demontáž bočního nebo spodního krytu. Vzhledem ke kombinaci elektrického připojení a vodního systému je doporučena odborná montáž.

Ventil neupravujte, nevrtejte do něj, neohýbejte držák a nepřipojujte vodiče mimo původní pozice. Těsnicí kroužky nemažte neověřeným olejem nebo mazivem.

Kontrola po výměně

Po montáži nejprve bez připojení k elektrické síti zkontrolujte:

• že je ventil zasunutý v plné montážní poloze,
• že těsnicí kroužky nejsou skřípnuté nebo poškozené,
• že upevňovací držák správně zajišťuje ventil,
• že elektrický konektor pevně drží,
• že kabeláž neleží na ostré hraně ani pohyblivé části,
• že byly správně namontovány všechny ochranné kryty.

Po otevření přívodu vody nejprve ověřte těsnost. Teprve po úplném sestavení spotřebiče lze myčku připojit k elektrické síti a provést zkušební program.

Při úniku vody, zápachu po přehřátí, chybovém hlášení nebo neobvyklém zvuku spotřebič okamžitě vypněte, uzavřete vodu a zkontrolujte montáž.

Bezpečnost

• Před manipulací vždy odpojte myčku od elektrické sítě.
• Uzavřete přívod vody a počítejte se zbytkovou vodou uvnitř hydraulického systému.
• Nezkoušejte ventil přímým připojením k síťovému napětí.
• Nedotýkejte se odkrytých elektrických kontaktů při zapojeném spotřebiči.
• Nepoužívejte ventil s poškozeným konektorem, cívkou nebo těsněním.
• Nenechávejte spotřebič v provozu při zjištěné netěsnosti.
• Po opravě vraťte všechny elektrické a ochranné kryty do původní polohy.
• Pokud si nejste jisti diagnostikou nebo montáží, obraťte se na odborný servis.

Čištění a údržba

Regenerační ventil není spotřební díl určený k pravidelnému čištění. Nedoporučuje se jeho rozebírání, ponořování do vody ani proplachování čisticími prostředky.

Vnější povrch lze po odpojení spotřebiče očistit měkkým suchým hadříkem. Elektrický konektor a cívka musí zůstat suché.

Nepoužívejte odvápňovací prostředek přímo na ventil, agresivní chemikálie, kontaktní spreje ani mechanické nástroje pro násilné rozhýbání vnitřní části.

Pro dlouhodobě správnou funkci změkčovače používejte pouze sůl určenou pro automatické myčky nádobí a nastavte tvrdost vody podle návodu konkrétního spotřebiče.

Kompatibilita a značky

Díl 00611916 je používán ve vybraných myčkách nádobí Bosch, Siemens, Neff, Gaggenau, Constructa a Balay. Odborné katalogy jej uvádějí také u některých dalších značek používajících odpovídající konstrukci BSH.

Žádné konkrétní kompatibilní modely zde nejsou vypisovány. Kompatibilitu je nutné vždy potvrdit podle úplného E-Nr. a výrobního indexu uvedeného za lomítkem.

Stejná značka nebo podobná konstrukce změkčovače nejsou dostatečným potvrzením vhodnosti. Během výroby jednoho modelu mohou být podle indexu použity různé ventily.

Další katalogová označení

Zápis 611916 je pouze zkrácenou podobou katalogového čísla 00611916.

Jeden odborný katalog uvádí jako odpovídající označení pro některé spotřebiče Küppersbusch nebo TEKA číslo 436742. Toto číslo nelze považovat za obecné starší číslo BSH a jeho použití musí být potvrzeno podle konkrétního spotřebiče.

Ve veřejném oficiálním katalogu nebylo potvrzeno jiné starší nebo novější nahrazující katalogové číslo BSH.

Upozornění před objednáním

Díl 00611916 představuje 1 originální elektromagnetický regenerační ventil změkčovače vody myčky.

Orientační rozměry činí přibližně 69 × 47 × 30 mm a hmotnost přibližně 60 g.

Nejedná se o napouštěcí ventil, AquaStop, vypouštěcí ventil, kompletní zásobník soli ani celé změkčovací zařízení.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. myčky. Ventil neobjednávejte pouze podle rozměrů, barvy konektoru, napětí uvedeného na cívce nebo podobného vzhledu.
