Nožová jednotka skleněného mixéru

Originální nožová jednotka skleněného mixéru B/S/H/ 00620385 je určena pro vybrané kuchyňské roboty Bosch řady MUM8 a MaxxiMUM vybavené kompatibilním skleněným mixovacím nástavcem.

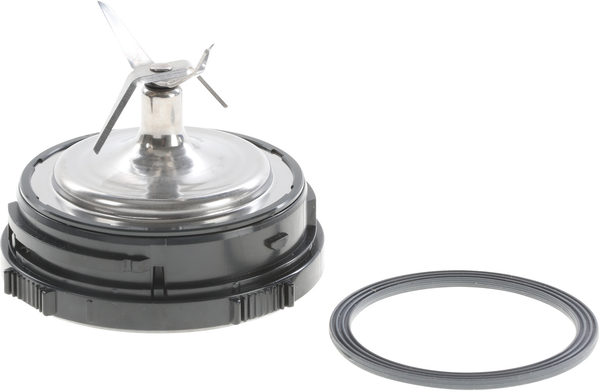

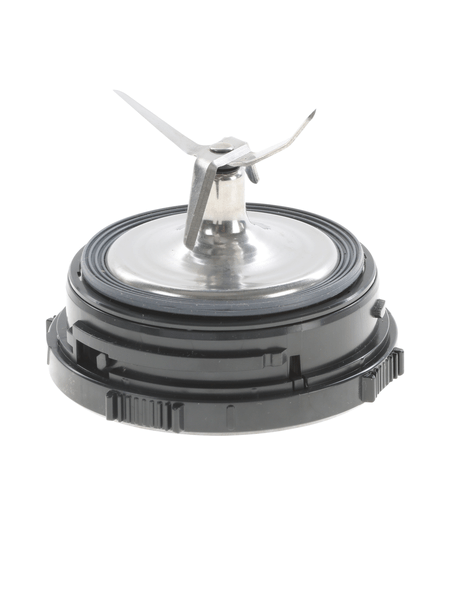

Kompletní předmontovaná sestava se instaluje do spodní části skleněné mixovací nádoby. Obsahuje mixovací nože, jejich uložení, těsnicí a nosné prvky a spodní pohonnou část, která přenáší otáčivý pohyb kuchyňského robotu na nože uvnitř nádoby.

Díl 00620385 nahrazuje starší nožovou jednotku s katalogovým číslem 00605427.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• kompletní nožová jednotka skleněného mixovacího nástavce,
• určená pro vybrané kuchyňské roboty Bosch MUM8 a MaxxiMUM,
• montáž do spodní části skleněné mixovací nádoby,
• předmontované provedení připravené k instalaci,
• víceramenný mixovací nůž z kovového materiálu,
• černá spodní nosná a pohonná část,
• integrované uložení hřídele nože,
• součástí sestavy jsou těsnicí a spojovací prvky,
• magnetický a mechanický systém přenosu pohonu,
• nahrazuje starší katalogové číslo 00605427,
• dodává se jako jeden kompletní sestavený díl.

Funkce nožové jednotky

Nožová jednotka tvoří pracovní a současně spodní uzavírací část skleněného mixovacího nástavce. Po nasazení nádoby na kuchyňský robot přenáší pohonný mechanismus otáčky motoru na mixovací nože.

Nožová jednotka 00620385 pomáhá:

• sekat a rozmělňovat potraviny vložené do mixovací nádoby,
• promíchávat tekuté a polotekuté suroviny,
• připravovat nápoje, omáčky, pyré a další mixované pokrmy,
• vytvářet proudění surovin uvnitř skleněné nádoby,
• přenášet výkon motoru kuchyňského robotu na mixovací nože,
• udržovat nožovou hřídel ve správné pracovní poloze,
• utěsnit spodní otvor kompatibilní mixovací nádoby.

Správná funkce sestavy závisí nejen na ostrosti nožů, ale také na stavu ložiska, těsnění, hřídele, magnetu a spodního unášeče.

Konstrukce nožové jednotky

Díl se dodává jako kompletní předmontovaná sestava. Není určen pouze jako samostatná kovová čepel.

Sestava zahrnuje zejména:

• kovové mixovací nože,
• středovou hřídel a její uložení,
• těsnění mezi nožovou jednotkou a nádobou,
• černou spodní nosnou část,
• pružné a spojovací prvky,
• magnetickou část bezpečnostního nebo pohonného systému,
• spodní unášeč pro přenos otáček,
• příslušnou podložku a upevňovací prvky.

Při poškození vnitřního uložení, hřídele nebo spodního pohonného mechanismu se zpravidla mění celá nožová jednotka. Samostatná výměna jednotlivých vnitřních částí nemusí být výrobcem předpokládána.

Montážní umístění

Nožová jednotka se montuje do kruhového otvoru ve spodní části kompatibilní skleněné mixovací nádoby.

Po sestavení se nachází:

• kovová část s noži uvnitř mixovací nádoby,
• těsnicí část mezi sklem a tělesem nožové jednotky,
• nosná a pohonná část pod dnem nádoby.

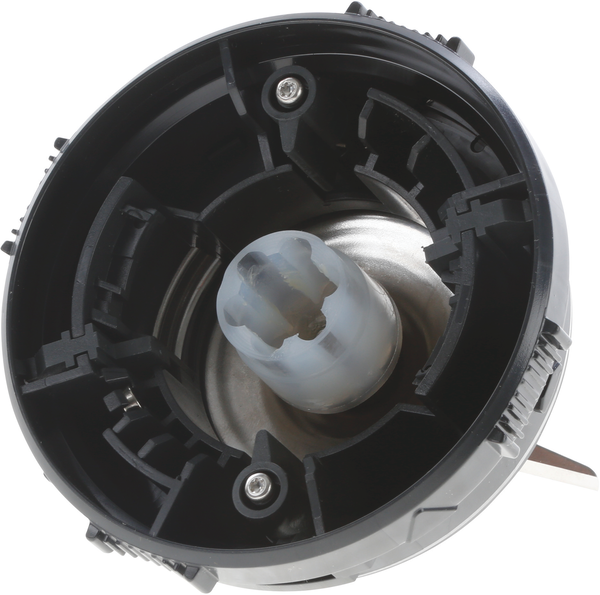

Spodní unášeč se po nasazení mixovacího nástavce spojí s pohonem kuchyňského robotu. Otáčení motoru je následně přeneseno přes sestavu hřídele na nože uvnitř nádoby.

Nožová jednotka musí být v nádobě usazena rovně a správně dotažena. Nerovnoměrně vložené nebo poškozené těsnění může způsobit únik tekutiny kolem spodní části nádoby.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00620385
• Zkrácené označení: 620385
• Starší nahrazované číslo: 00605427
• Zkrácené starší označení: 605427
• Typ dílu: kompletní nožová jednotka mixéru
• Další označení: nožová základna, nožový komplet, uložení nože, nůž skleněného mixéru
• Provedení: kompletní předmontovaná sestava
• Umístění: spodní část skleněné mixovací nádoby
• Určení: vybrané kuchyňské roboty Bosch MUM8 a MaxxiMUM
• Typ nádoby: kompatibilní skleněná mixovací nádoba
• Materiál nožů: kov
• Materiál spodní části: plast a kovové konstrukční prvky
• Barva spodní části: černá
• Součástí sestavy: nůž, uložení, těsnění, nosná část a pohonné prvky
• Prodejní jednotka: 1 kompletní kus

Rozměry a konstrukční provedení

U tohoto dílu jsou pro správné určení důležitější konstrukční vlastnosti než samotné vnější rozměry.

Při porovnání s původní nožovou jednotkou zkontrolujte zejména:

• průměr části vkládané do skleněné nádoby,
• tvar a počet mixovacích čepelí,
• provedení středové hřídele,
• tvar spodního plastového tělesa,
• provedení těsnicí plochy,
• tvar a rozměr spodního unášeče,
• umístění pružin a magnetických prvků,
• způsob upevnění ve skleněné nádobě.

U dodavatelských specifikací se mohou objevovat přibližné vnější rozměry sestavy kolem 110 × 110 × 90 mm. Tyto údaje však mohou představovat celkový manipulační rozměr dílu a neměly by být jediným podkladem pro ověření kompatibility.

Nožové jednotky podobného vzhledu mohou mít odlišný závit, průměr těsnění, výšku hřídele nebo provedení spodního unášeče a nemusejí být vzájemně zaměnitelné.

Související díly

Nožová jednotka se používá společně s kompatibilní skleněnou mixovací nádobou. Samostatná skleněná nádoba může být v katalogu vedena pod číslem 00701104 a dodává se bez nožové základny 00620385.

Při opravě doporučujeme zkontrolovat také:

• skleněnou mixovací nádobu a její spodní dosedací plochu,
• víko mixovací nádoby,
• plnicí uzávěr víka,
• těsnění nožové jednotky,
• spodní pohonný unášeč,
• pohon mixéru na kuchyňském robotu,
• bezpečnostní mechanismus rozpoznání správně nasazeného nástavce.

Prasklou nebo odštípnutou skleněnou nádobu nepoužívejte ani po výměně nožové jednotky.

Kdy nožovou jednotku vyměnit?

Výměna může být vhodná zejména tehdy, když:

• jsou mixovací nože mechanicky poškozené nebo deformované,
• je některá čepel prasklá, ulomená nebo nadměrně opotřebená,
• se nože otáčejí ztuha nebo nepravidelně,
• je při otáčení slyšet skřípání, drhnutí nebo výrazné hučení,
• má hřídel nože nadměrnou boční vůli,
• z prostoru uložení uniká mazivo nebo rezavě zbarvená kapalina,
• mixér vibruje více než obvykle,
• se nože netočí přesto, že pohon robotu pracuje,
• je poškozený spodní unášeč,
• je prasklé černé těleso nožové jednotky,
• se kolem spodní části nádoby objevuje netěsnost,
• je poškozené nebo trvale deformované těsnění,
• magnetická nebo pružinová část sestavy nefunguje správně,
• byla nožová jednotka poškozena pádem nebo nesprávným sestavením.

Snížený výkon mixování nemusí být způsoben pouze tupými noži. Příčinou může být také opotřebené ložisko, prokluzující unášeč, nesprávně nasazená nádoba nebo závada pohonu kuchyňského robotu.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. kuchyňského robotu,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00620385,
• případné starší katalogové číslo 00605427,
• typ používaného mixovacího nástavce,
• že je mixovací nádoba vyrobena ze skla,
• tvar kovových nožů původního dílu,
• provedení černé spodní základny,
• tvar spodního pohonného unášeče,
• provedení těsnění mezi jednotkou a nádobou,
• stav skleněné nádoby a její dosedací plochy,
• zda potřebujete kompletní nožovou jednotku, nebo jiný díl mixovacího nástavce.

Označení MUM8 nebo MaxxiMUM samo o sobě nemusí postačovat. V jednotlivých výrobních generacích mohou být použity odlišné mixovací nádoby nebo nožové jednotky.

Doporučení k používání a údržbě

• Před manipulací s nožovou jednotkou odpojte kuchyňský robot od elektrické sítě.
• Mixovacích čepelí se nedotýkejte holou rukou.
• Při čištění držte sestavu pouze za plastové těleso.
• Nenechávejte zbytky potravin zaschnout v prostoru kolem hřídele.
• Po použití opláchněte díl bezprostředně po vyprázdnění nádoby.
• Nepoužívejte drátěnky ani agresivní abrazivní prostředky.
• Spodní část s uložením a pohonnými prvky nenechávejte dlouhodobě ponořenou ve vodě.
• Po umytí nechte sestavu důkladně vyschnout.
• Pravidelně kontrolujte těsnění a dosedací plochu skleněné nádoby.
• Mixér nespouštějte, pokud je sestava uvolněná nebo netěsná.
• Nepřekračujte maximální množství a provozní dobu uvedenou v návodu spotřebiče.
• Do nádoby nevkládejte předměty, které nejsou určené k mixování.
• Pokud nože narazí na tvrdý předmět, před dalším použitím zkontrolujte jejich stav.

Způsob mytí v myčce nádobí se může lišit podle provedení mixovacího nástavce. Řiďte se návodem konkrétního kuchyňského robotu a mixovací nádoby.

Doporučení k montáži

• Před opravou vypněte kuchyňský robot a vytáhněte síťovou zástrčku.
• Sejměte mixovací nástavec ze spotřebiče.
• Vyprázdněte nádobu a důkladně ji očistěte.
• Při manipulaci s noži používejte ochranné rukavice odolné proti proříznutí.
• Původní jednotku uvolňujte pouze způsobem určeným pro danou nádobu.
• Zkontrolujte, zda není spodní okraj skleněné nádoby prasklý nebo odštípnutý.
• Očistěte dosedací a těsnicí plochu nádoby.
• Zkontrolujte správnou polohu těsnění nové jednotky.
• Nožovou sestavu vložte rovně a bez zkřížení závitu nebo upevňovacích prvků.
• Jednotku zajistěte rovnoměrně a bez použití nepřiměřené síly.
• Zkontrolujte, že těsnění není přehnuté, skřípnuté nebo posunuté.
• Před nasazením na robot nalijte do nádoby malé množství vody a ověřte těsnost.
• Po montáži nejprve proveďte krátkou zkoušku při nízkém zatížení.
• Při neobvyklém hluku, vibracích nebo netěsnosti spotřebič ihned vypněte.

Nesprávné sestavení může způsobit únik tekutiny do prostoru pohonu kuchyňského robotu. Pokud si nejste jistí správným upevněním nebo stavem skleněné nádoby, doporučujeme opravu svěřit kvalifikovanému servisnímu technikovi.

Kompatibilita a značka

Nožová jednotka 00620385 je podle katalogového zařazení určena zejména pro vybrané kuchyňské roboty značky:

• Bosch

Kompatibilita se vztahuje pouze na spotřebiče a mixovací nástavce, ke kterým je díl přiřazen v katalogu výrobce.

Podobně vypadající nožové jednotky jiných řad kuchyňských robotů Bosch nemusejí mít stejné upevnění ani pohonný mechanismus.

Kompatibilita a modelové řady

Díl se používá zejména u vybraných kuchyňských robotů a mixovacích nástavců následujících základních modelových rodin:

• Bosch MUM8
• Bosch MUM86
• Bosch MaxxiMUM
• Bosch MUMXL
• Bosch MUMXX
• Bosch MUZ8MX2

Mezi modely, u kterých se může díl podle konkrétního výrobního indexu objevovat, patří například vybraná provedení rodin MUM86A1, MUM86R1, MUM86S1, MUM86W1, MUMXL20, MUMXL40, MUMXX20 a MUMXX40.

V rámci jedné modelové rodiny mohou být použity různé varianty podle trhu, výrobního období a indexu za lomítkem.

Přesnou kompatibilitu proto vždy ověřte podle úplného E-Nr. kuchyňského robotu včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 00620385 označuje jednu kompletní předmontovanou nožovou jednotku pro kompatibilní skleněný mixovací nástavec.

Díl nahrazuje starší nožovou jednotku 00605427.

Nejedná se o kompletní skleněnou mixovací nádobu, víko ani celý mixovací nástavec.

Samostatná kompatibilní skleněná nádoba se může dodávat bez nožové základny. Při objednání nádoby proto zkontrolujte, zda je nožová jednotka součástí balení.

Mixovací čepele jsou velmi ostré. Při montáži, čištění a kontrole používejte vhodné ochranné prostředky a nikdy se nedotýkejte ostří holou rukou.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. kuchyňského robotu a podle provedení původního mixovacího nástavce.
