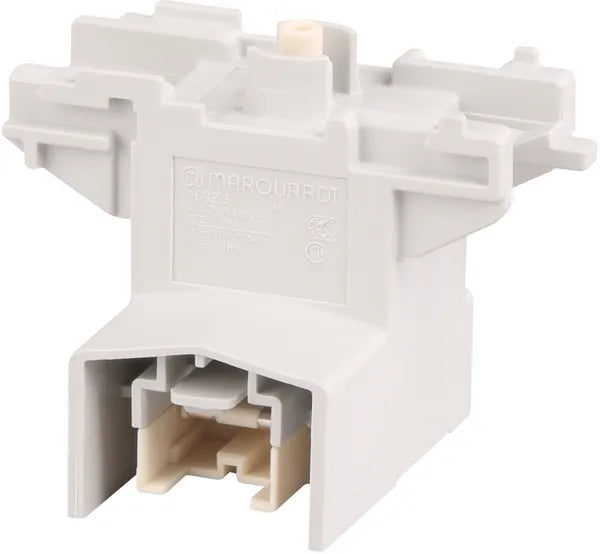

00620775 Spínač k myčce nádobí

Hlavní síťový vypínač do myčky nádobí

Tento hlavní síťový vypínač do myčky nádobí je originální náhradní díl s kódem 00620775. Je určen pro vybrané myčky nádobí Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Vypínač je součástí ovládacího a napájecího systému myčky a slouží k zapnutí nebo vypnutí spotřebiče. Po stisknutí ovládacího tlačítka mechanicky přepíná své elektrické kontakty a umožňuje přivést síťové napětí do navazujících částí spotřebiče. Výrobce jej označuje také jako Hauptschalter, main switch nebo mains switch. Balení obsahuje 1 hlavní vypínač.

K čemu slouží a kdy je potřeba výměna?

Hlavní vypínač umožňuje uživateli uvést myčku do provozu a po skončení ji vypnout. Jeho kontakty přenášejí síťové napětí a podle konstrukce konkrétního modelu spolupracují s ovládacím tlačítkem, kabelovým svazkem, řídicím modulem a dalšími elektrickými částmi.

Výměnu hlavního vypínače doporučujeme zejména v těchto případech:

• Myčka po stisknutí tlačítka zapnutí vůbec nereaguje.
• Spotřebič se zapne pouze po opakovaném nebo silném stisknutí tlačítka.
• Myčka se během provozu samovolně vypíná a znovu zapíná.
• Vypínač nedrží v zapnuté nebo vypnuté poloze.
• Ovládací tlačítko se pohybuje, ale spínač mechanicky nepřepne.
• Ze spínače nebo ovládacího panelu se ozývá praskání či jiskření.
• Na kontaktech jsou viditelné stopy přehřátí, oxidace nebo připálení.
• Plastové těleso vypínače je prasklé, deformované nebo tepelně poškozené.
• Servisním měřením byla potvrzena přerušená nebo nestabilní vodivost kontaktů.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Slouží jako hlavní spínací prvek napájení kompatibilní myčky.
• Umožňuje mechanické zapnutí a vypnutí spotřebiče.
• U kompatibilních modelů odpovídá původnímu elektrickému zapojení.
• Má odpovídající provedení elektrických kontaktů a konektorů.
• Správně navazuje na ovládací tlačítko nebo táhlo v čelním panelu.
• Odpovídá původnímu tvaru a montážním rozměrům.
• Je vhodný jako přímá náhrada vadného, opotřebeného nebo přehřátého vypínače.
• Pomáhá obnovit spolehlivé zapínání a vypínání spotřebiče.
• Dodává se jako 1 samostatný hlavní vypínač.

Provedení a použití

Díl 00620775 je v katalozích uváděn jako hlavní vypínač, síťový vypínač, spínač zapnutí a vypnutí, tlačítkový spínač myčky, main switch, mains switch, power switch, Hauptschalter nebo Netzschalter. Je určen pro ovládací systém vybraných myček nádobí.

Jedná se o elektromechanický spínač umístěný zpravidla za ovládacím panelem dveří. Přední tlačítko nebo jiný mechanický ovládací prvek přenáší pohyb na spínač, který následně přepne své vnitřní elektrické kontakty.

Přesný počet kontaktů, poloha konektorů a způsob mechanického ovládání se mohou lišit podle konstrukce spotřebiče. Spínač proto nelze vybírat pouze podle obecného označení hlavní vypínač.

Jedná se o samostatný elektrický spínač. Přední ovládací tlačítko, dekorativní panel, držák vypínače, kabelový svazek, konektory, řídicí modul ani další součásti ovládání nemusí být součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Díl není tlakovým spínačem hladiny vody, dveřním zámkem ani programovým tlačítkem. Jeho hlavní funkcí je zapnutí a vypnutí napájení spotřebiče.

Související díly

Při výměně doporučujeme zkontrolovat také přední ovládací tlačítko, mechanické táhlo, držák vypínače, elektrické konektory, kabelový svazek, síťový přívod, odrušovací filtr a řídicí elektroniku myčky.

Pokud myčka nereaguje na zapnutí, nemusí být příčinou pouze hlavní vypínač. Stejný problém může způsobit vadná zásuvka, poškozený síťový kabel, přerušený vodič, odrušovací filtr, dveřní spínač nebo závada řídicího modulu.

Pokud se vypínač mechanicky přepíná, ale spotřebič se nezapne, je vhodné odborně proměřit jeho kontakty a ověřit přítomnost napětí na vstupní i výstupní straně.

Pokud jsou konektory v okolí spínače vypálené nebo zbarvené, musí se zkontrolovat a případně vyměnit současně. Uvolněný kontakt vytváří zvýšený přechodový odpor a může poškodit také nový vypínač.

Pokud přední tlačítko nedosáhne na spínač nebo se vrací nesprávně, může být poškozený mechanický ovladač či držák, nikoli samotný elektrický díl.

Doporučení k používání a údržbě

Vypínač ovládejte běžným přiměřeným tlakem. Nepoužívejte nadměrnou sílu a tlačítko nestlačujte ostrým předmětem.

Ovládací panel udržujte čistý a suchý. Rozlitou vodu nebo čisticí prostředek ihned setřete, aby kapalina nepronikla k elektrickým kontaktům za panelem.

Při opakovaném nepravidelném zapínání, praskání, zápachu po spálenině nebo zahřívání ovládacího panelu spotřebič dále nepoužívejte.

Nepokoušejte se vadný spínač udržovat v zapnuté poloze pomocí lepidla, klínku nebo jiného předmětu. Takový zásah může obejít běžné ovládání a zvýšit riziko elektrické poruchy.

Elektrické kontakty nečistěte vodou, olejem ani běžným sprejovým mazivem. Znečištěný nebo poškozený síťový spínač se zpravidla mění jako celek.

Při čištění ovládacího panelu používejte pouze mírně navlhčený hadřík a následně povrch osušte. Čisticí prostředek nestříkejte přímo do spár kolem tlačítek.

Doporučení k montáži

Před výměnou myčku vypněte, vytáhněte síťovou vidlici ze zásuvky nebo vypněte příslušný jistič a ověřte nepřítomnost elektrického napětí. Nestačí pouze vypnout spotřebič vadným hlavním vypínačem.

Uzavřete přívod vody a zajistěte dveře proti nechtěnému pohybu. Přístup ke spínači zpravidla vyžaduje demontáž vnitřního nebo vnějšího dílu dveří a ovládacího panelu.

Před rozpojením vodičů si vyfotografujte jejich polohu, barevné označení a orientaci jednotlivých konektorů. Některé kontakty mohou mít podobný tvar, ale odlišnou funkci.

Konektory odpojujte uchopením za jejich pevnou izolovanou část, nikoli tahem za vodiče. Zkontrolujte, zda nejsou uvolněné, zoxidované, vypálené nebo tepelně deformované.

Původní vypínač uvolněte z držáku nebo západek bez poškození okolních plastových částí. Současně zkontrolujte funkci předního tlačítka a mechanického přenosu pohybu.

Nový spínač nasaďte ve stejné orientaci jako původní díl a zajistěte jej ve všech určených upevňovacích bodech. Nesmí se v držáku pohybovat ani být namáhán připojenými vodiči.

Kabely připojte přesně podle původního zapojení nebo servisní dokumentace. Konektory musí úplně dosednout a pevně držet na kontaktech vypínače.

Před uzavřením panelu ověřte, že ovládací tlačítko spínač správně stlačuje, přepíná jej v celé dráze a nezůstává zablokované.

Po sestavení proveďte kontrolu elektrické bezpečnosti a krátkou funkční zkoušku. Spotřebič se musí spolehlivě zapnout i vypnout bez jiskření, zápachu nebo zahřívání kontaktů.

Vzhledem k práci se síťovým napětím a umístění elektrických částí v prostoru dveří doporučujeme výměnu svěřit osobě se zkušenostmi s opravami domácích spotřebičů.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu hlavního vypínače podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00620775 představuje 1 samostatný hlavní síťový vypínač. Nejedná se automaticky o kompletní sestavu s předním tlačítkem, držákem, kabeláží nebo ovládacím modulem.

Před objednáním zkontrolujte také stav konektorů a mechanického ovládání. Pokud je poškozené přední tlačítko, držák spínače nebo protilehlý kabelový konektor, samotná výměna vypínače nemusí závadu odstranit.

Jednotlivé síťové vypínače mohou vypadat velmi podobně, ale lišit se počtem kontaktů, jejich elektrickým zapojením, polohou konektorů, montážními západkami a délkou ovládacího zdvihu.

Samotný vzhled, přibližné rozměry nebo shodný počet vývodů nejsou pro správný výběr dostačující. Rozhodující je vždy katalogové přiřazení náhradního dílu ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
