Spodní termostat kontaktního grilu Bosch / Siemens 00622490 – regulátor teploty s držákem a pružinou

Originální regulátor teploty Bosch / Siemens 00622490 je elektromechanický termostat určený pro vybrané kontaktní a stolní grily. Bosch jej oficiálně označuje jako „Temperaturregler – Set: Thermostat, Halter, Feder für unteren Thermostat“, tedy sadu spodního termostatu včetně držáku a pružiny.

Termostat je součástí systému regulace teploty grilu. Reaguje na změnu teploty v příslušné části spotřebiče a prostřednictvím svých elektrických kontaktů ovládá topný okruh tak, aby bylo možné udržovat nastavenou pracovní teplotu.

U kompatibilních kontaktních grilů je tento díl veden jako spodní regulátor teploty. Nejde o topné těleso, otočný ovládací knoflík ani samostatnou tepelnou pojistku, i když všechny tyto součásti mohou být součástí stejného funkčního celku regulace a ohřevu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr spotřebiče včetně indexu za lomítkem. Podobné kontaktní grily mohou podle výrobní série používat jiné termostaty, elektrické kontakty nebo montážní provedení.

K čemu slouží a kdy je potřeba výměna?

Termostat 00622490 je součástí regulace teploty kontaktního grilu. U příslušné konstrukce pracuje ve spodní části spotřebiče a sleduje teplotní podmínky související s ohřevem spodní grilovací desky.

Kontaktní grily odpovídajících produktových řad používají regulovatelný termostat, pomocí kterého lze přizpůsobit teplotu připravovanému pokrmu. Vlastní termostat podle aktuální teploty elektricky spíná a rozepíná topný okruh.

Výměna může být potřebná, pokud je termostat elektricky přerušený, má poškozené kontakty, mechanicky poškozený ovládací mechanismus nebo již nereaguje správně na změnu teploty.

Možným projevem závady může být situace, kdy spodní část grilu nehřeje, ohřev se nepravidelně přerušuje nebo nelze teplotu správně regulovat. Naopak trvalé spínání topného tělesa bez odpovídající regulace může rovněž souviset s vadným termostatem.

Tyto projevy však samy o sobě závadu 00622490 nepotvrzují. Příčinou může být také topné těleso, přívodní kabeláž, elektrické konektory, hlavní vypínač nebo jiná část regulačního systému. Před výměnou je proto vhodná elektrická diagnostika.

Vlastnosti

• originální náhradní díl B/S/H/
• objednací kód: 00622490
• zkrácené označení: 622490
• typ: elektromechanický regulátor teploty / termostat
• určeno pro vybrané kontaktní a stolní grily
• pozice: spodní termostat
• oficiální provedení sady: termostat, držák a pružina
• výrobní potisk doložený na originálním dílu: AUONE 9018
• potisk elektrického zatížení kontaktů: 10/250V~ a 15/125V~
• délka přibližně 62 mm
• šířka přibližně 46 mm
• výška přibližně 28 mm
• hmotnost přibližně 31 g
• originální použití doloženo pro Bosch a Siemens, odborné katalogy uvádějí také Profilo

Provedení a rozměry

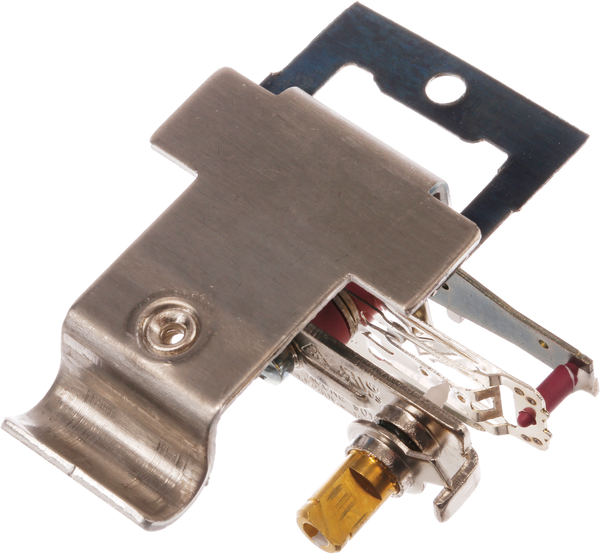

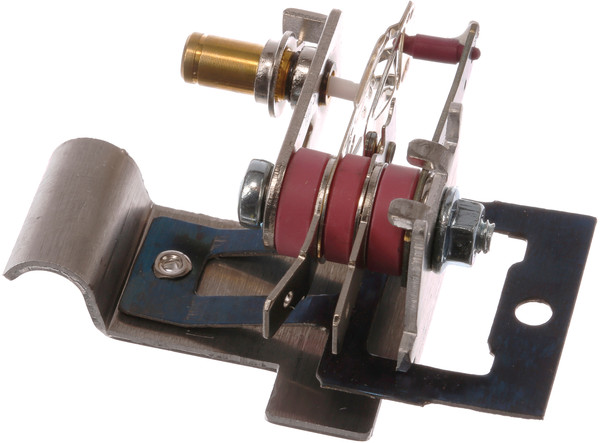

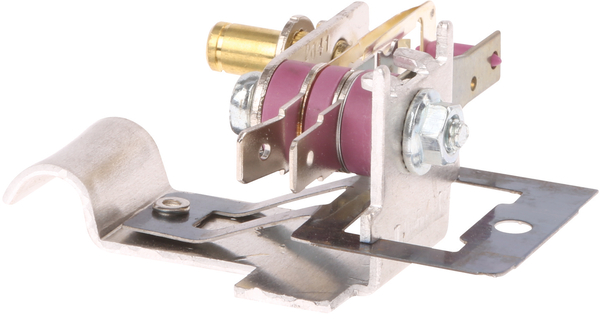

00622490 je kompaktní elektromechanická termostatická sestava. Většinu konstrukce tvoří kovové části, elektrické kontakty, mechanický spínací mechanismus a montážní držák. Součástí originální sady je podle Bosch také odpovídající pružina.

Z přední části termostatu vystupuje ovládací hřídel, která je součástí mechanismu nastavení teploty. Termostat je konstrukčně připraven pro konkrétní polohu a uchycení uvnitř kompatibilního grilu.

Odborné katalogy originálních náhradních dílů uvádějí přibližné celkové rozměry:

• délka: 62 mm
• šířka: 46 mm
• výška: 28 mm
• hmotnost: přibližně 31 g

Na termostatu je doložen potisk AUONE 9018, 10/250V~ a 15/125V~. Tyto údaje popisují elektrické parametry kontaktů termostatu a nelze je zaměňovat s příkonem celého kontaktního grilu.

Samotné rozměry nestačí pro správný výběr náhradního termostatu. Významný je tvar držáku, poloha ovládací hřídele, konstrukce spínacího mechanismu i elektrické připojení. Rozhodující je proto číslo 00622490 a ověření podle E-Nr spotřebiče.

Související díly

Termostat pracuje společně s topným tělesem, grilovací deskou, ovládáním teploty a elektrickou kabeláží. Teprve celý tento systém umožňuje vytápění a regulaci pracovní teploty grilu.

Pokud spodní grilovací deska nehřeje, není vhodné automaticky předpokládat závadu termostatu. Při diagnostice je nutné ověřit také elektrickou průchodnost topného tělesa a stav přívodních vodičů a konektorů.

U odpovídajících kontaktních grilů existují samostatně také grilovací desky, topná tělesa, montážní držáky a další prvky elektrické a mechanické sestavy. Jejich katalogová čísla se mohou mezi jednotlivými E-Nr lišit.

Originální položka 00622490 je již sadou – Bosch v jejím názvu výslovně uvádí termostat, držák a pružinu pro spodní termostat. Není tedy vhodné popisovat ji pouze jako holý spínací prvek bez montážních částí.

Pro 00622490 jsem v aktuálně dostupném oficiálním katalogu Bosch nenalezl potvrzené starší ani nástupnické originální číslo. Zkrácené označení 622490 představuje stejné katalogové číslo, nikoli jiný díl.

Doporučení k používání a údržbě

Termostat je interní elektrická součást a nevyžaduje běžnou uživatelskou údržbu. Jeho životnost ovlivňuje především počet pracovních cyklů, tepelné namáhání a stav elektrických kontaktů.

Pokud gril přestane správně regulovat teplotu, nepokoušejte se termostat opravovat mechanickým ohýbáním kontaktů, pružin nebo jiných částí. Změna nastavení mechanismu může způsobit nesprávnou funkci regulace.

Elektrické kontakty ani mechanickou část termostatu není vhodné svévolně mazat, čistit agresivními prostředky nebo upravovat. Při závadě se termostat standardně nahrazuje odpovídajícím originálním dílem.

Při demontáži doporučujeme před odpojením vodičů zaznamenat jejich původní polohu. Elektrické konektory musí být po montáži pevně nasazené a nesmějí být tepelně poškozené nebo uvolněné.

Po opravě je vhodné ověřit, že gril při změně nastavení správně zahřívá a termostat ohřev v provozu skutečně reguluje.

Kompatibilita a značky

Originální díl 00622490 je přímo veden v katalogu Bosch. Servisní databáze potvrzují použití stejného originálního termostatu také ve vybraných kontaktních grilech Siemens a Profilo.

Díl je doložen zejména u konstrukčních rodin kontaktních a stolních grilů Bosch a Siemens s regulovatelným termostatem a horní a spodní grilovací deskou.

Nejde však o univerzální termostat pro všechny kontaktní grily těchto značek. Jednotlivé generace se mohou lišit topným výkonem, regulací, montážní konstrukcí i elektrickým zapojením.

Kompatibilitu vždy ověřte podle úplného E-Nr spotřebiče včetně indexu za lomítkem. Samotný údaj AUONE 9018, podobný tvar nebo stejné elektrické označení kontaktů nejsou dostatečným potvrzením vhodnosti.

Upozornění

Před objednáním ověřte, že potřebujete právě spodní regulátor teploty 00622490. Nezaměňujte jej s horním tepelným prvkem, tepelnou pojistkou, topným tělesem ani samotným otočným ovladačem.

Termostat je součástí síťového elektrického obvodu a pracuje v bezprostřední blízkosti horkých částí grilu. Před demontáží vždy odpojte spotřebič ze zásuvky a nechte jej úplně vychladnout.

Při montáži zachovejte původní polohu termostatu, držáku, pružiny a elektrických vodičů. Nesprávné umístění termostatu může ovlivnit jeho reakci na teplotu.

Pokud si nejste jistí elektrickým zapojením nebo správnou polohou termostatu, doporučujeme výměnu svěřit odbornému servisu. Po opravě nesmí být žádný vodič přiskřípnutý, uvolněný ani vedený v kontaktu s částí, která může dosahovat vysoké teploty.
