Dětská pojistka dveří trouby

Originální mechanická dětská pojistka dveří trouby B/S/H/ 00627547 je určena pro vybrané vestavné trouby Bosch, Siemens a další konstrukčně kompatibilní spotřebiče skupiny B/S/H/.

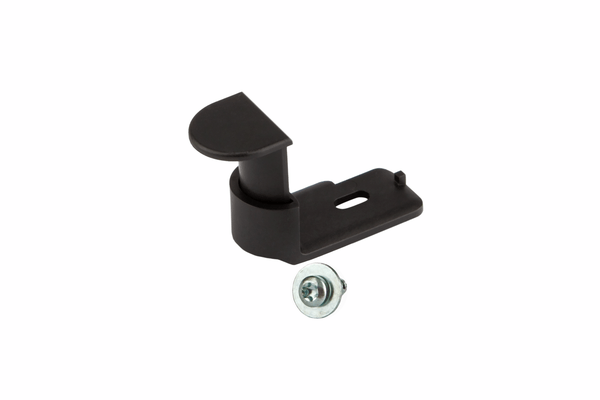

Černý mechanický zámek se upevňuje k rámu trouby a pomáhá zabránit nechtěnému otevření dveří během pečení. Dveře lze běžným způsobem zavřít, při otevírání je však nutné nejprve nadzvednout pojistku a následně zatáhnout za madlo dveří.

Díl 00627547 představuje vylepšené provedení typu IC5, které je konstrukčně upraveno tak, aby při správné montáži nedřelo o přední ovládací panel spotřebiče.

Hlavní vlastnosti

• Originální příslušenství B/S/H/
• mechanická dětská pojistka dveří trouby,
• provedení zámku IC5,
• vhodná pro vybrané vestavné trouby,
• pomáhá zabránit nechtěnému otevření dveří,
• jednoduché mechanické ovládání bez elektrického zapojení,
• vylepšený tvar omezující kontakt s čelním panelem,
• černé plastové provedení,
• upevnění pomocí šroubu,
• nahrazuje starší pojistku 00612594,
• dodává se jako jedna kompletní montážní sada.

Princip fungování

Pojistka je umístěna na rámu spotřebiče v prostoru nad dveřmi trouby. Po zavření dveří mechanicky omezuje jejich okamžité otevření zatažením za madlo.

Pro otevření trouby je nutné:

• nadzvednout nebo odsunout pohyblivou část pojistky,
• současně otevřít dveře pomocí jejich madla.

Dospělý uživatel může dveře snadno otevřít jednou rukou, zatímco malé dítě má ztíženou možnost odjistit mechanismus a současně zatáhnout za dveře.

Vylepšené provedení IC5

Aktuální pojistka 00627547 je výrobcem označena jako optimalizované provedení.

Upravená konstrukce pomáhá:

• omezit kontakt pojistky s předním ovládacím panelem,
• omezit vznik škrábanců na čelní ploše trouby,
• zachovat plynulé zavírání dveří,
• zajistit pohodlné ruční odjištění,
• nahradit původní provedení 00612594.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00627547
• Zkrácené označení: 627547
• Typ výrobku: mechanická dětská pojistka dveří trouby
• Konstrukční provedení: IC5
• Barva: černá
• Materiál: technický plast
• Materiálové označení: PBT GF30 podle značení na výrobku
• Orientační rozměry: 44 × 22 × 35 mm
• Ovládání: mechanické ruční odjištění
• Montáž: šroubové upevnění k rámu trouby
• Typ spotřebiče: vybrané vestavné trouby a kombinované pečicí spotřebiče
• Prodejní jednotka: 1 sada

Rozměry pojistky

Orientační rozměry samotného plastového mechanismu jsou:

• délka přibližně 44 mm,
• šířka přibližně 22 mm,
• výška přibližně 35 mm.

Při porovnávání s původní pojistkou je důležité zkontrolovat také:

• tvar pohyblivé západky,
• polohu montážního otvoru,
• orientaci mechanismu,
• prostor mezi rámem dveří a ovládacím panelem,
• katalogové přiřazení ke konkrétní troubě.

Materiál PBT GF30

Na pojistce se může nacházet materiálové označení PBT GF30.

Jde o technický plast vyztužený přibližně 30% podílem skelných vláken. Tento materiál se vyznačuje:

• dobrou mechanickou pevností,
• tvarovou stabilitou,
• odolností vůči opakovanému mechanickému namáhání,
• vhodností pro použití v blízkosti tepelně namáhaného spotřebiče.

Obsah sady

Podle dostupných katalogových podkladů sada obsahuje:

• 1× černá mechanická dětská pojistka,
• 1× samořezný šroub do plechu 4 × 13 mm,
• 1× podložka s vnějším průměrem přibližně 12 mm,
• montážní informační list.

Prodejní jednotkou je jedna kompletní sada určená pro jedny dveře trouby.

Nahrazované katalogové číslo

Aktuální dětská pojistka:

• 00627547

nahrazuje starší katalogové číslo:

• 00612594

Na původním dílu, servisním rozkresu, návodu nebo starším prodejním dokladu proto může být uvedeno číslo 00612594.

Nové provedení se může od původní pojistky mírně lišit tvarem. Rozhodující je oficiální náhradový vztah výrobce a kompatibilita s konkrétní troubou.

Použití dětské pojistky

Pojistka je vhodná zejména v domácnostech, kde může dojít k nechtěnému otevření dveří trouby dítětem.

Mechanismus lze využít:

• během pečení,
• během grilování,
• při používání horkovzdušných programů,
• během chladnutí trouby po dokončení programu,
• jako doplnění elektronického zámku ovládacího panelu.

Mechanická pojistka funguje nezávisle na elektronickém nastavení trouby. Nevyžaduje napájení, kabeláž ani programování.

Rozdíl mezi mechanickou a elektronickou pojistkou

Mechanická pojistka 00627547 omezuje fyzické otevření dveří trouby.

Elektronická dětská pojistka zabudovaná v ovládání spotřebiče obvykle blokuje tlačítka, otočné voliče nebo změnu nastaveného programu.

Oba systémy mohou být u kompatibilní trouby používány současně:

• elektronický zámek omezuje nežádoucí ovládání,
• mechanická pojistka omezuje otevření dveří.

Montážní poloha

Pojistka se podle konstrukce spotřebiče zpravidla upevňuje k horní části rámu vestavné trouby, například vpravo nad dveřním otvorem.

Konkrétní poloha závisí na:

• provedení rámu trouby,
• poloze připraveného montážního bodu,
• tvaru ovládacího panelu,
• směru pohybu západky,
• konstrukční generaci spotřebiče.

Pojistka musí být namontována tak, aby dveře šly volně zavřít a pohyblivá část mechanismu správně zachytila dveřní rám.

Doporučení k montáži

• Před montáží troubu vypněte a nechte úplně vychladnout.
• Spotřebič odpojte od elektrické sítě.
• Ověřte správnou montážní polohu podle konstrukce trouby.
• Použijte dodaný nebo výrobcem určený upevňovací šroub.
• Pojistku připevněte rovně a bez deformace plastového těla.
• Šroub dotahujte pouze přiměřenou silou.
• Zkontrolujte, že se pojistka nedotýká ovládacího panelu.
• Po montáži několikrát vyzkoušejte zavření a otevření studené trouby.

Při montáži není vhodné vytvářet nový otvor na jiném místě bez ověření konstrukce spotřebiče. Za montážním plechem se mohou nacházet elektrické vodiče, izolační materiál nebo jiné součásti trouby.

Kontrola správné funkce

Po instalaci ověřte, že:

• dveře lze bez odporu úplně zavřít,
• pojistka dveře spolehlivě blokuje,
• dveře nelze otevřít pouhým zatažením za madlo,
• mechanismus lze pohodlně ručně odjistit,
• pojistka se neotírá o čelní panel,
• plastová část není napnutá nebo deformovaná,
• upevňovací šroub drží pevně v rámu.

Čištění a údržba

Pojistku lze při běžném čištění otřít měkkým mírně navlhčeným hadříkem.

Doporučujeme pravidelně odstranit:

• mastnotu,
• prach,
• zbytky čisticích prostředků,
• nečistoty omezující pohyb západky.

Mechanismus nepřelévejte vodou a nepoužívejte agresivní rozpouštěcí nebo abrazivní prostředky. Pohyblivá část musí zůstat volně pohyblivá.

Kompatibilita a značky

Dětská pojistka 00627547 se podle oficiálních a odborných katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens
• Neff
• Constructa
• Junker
• Pitsos

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných vestavných trub a kombinovaných pečicích spotřebičů následujících základních modelových rodin:

• Bosch HBN
• Siemens HB
• Siemens HE
• Neff B15
• Constructa CF

Pojistka je spojena zejména s vybranými konstrukcemi vestavných trub platformy IC5. V rámci stejné modelové rodiny však mohou být použity různé způsoby zabezpečení dveří.

Před objednáním proto vždy ověřte:

• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00627547,
• případné původní číslo 00612594,
• existenci vhodného montážního bodu na rámu trouby.

Upozornění

Katalogové číslo 00627547 označuje jednu originální mechanickou dětskou pojistku dveří vestavné trouby B/S/H/.

Pojistka má černé plastové provedení, orientační rozměry 44 × 22 × 35 mm a upevňuje se pomocí šroubu k rámu spotřebiče.

Jde o vylepšené provedení typu IC5, které nahrazuje starší pojistku 00612594.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. trouby včetně výrobního indexu za lomítkem.
