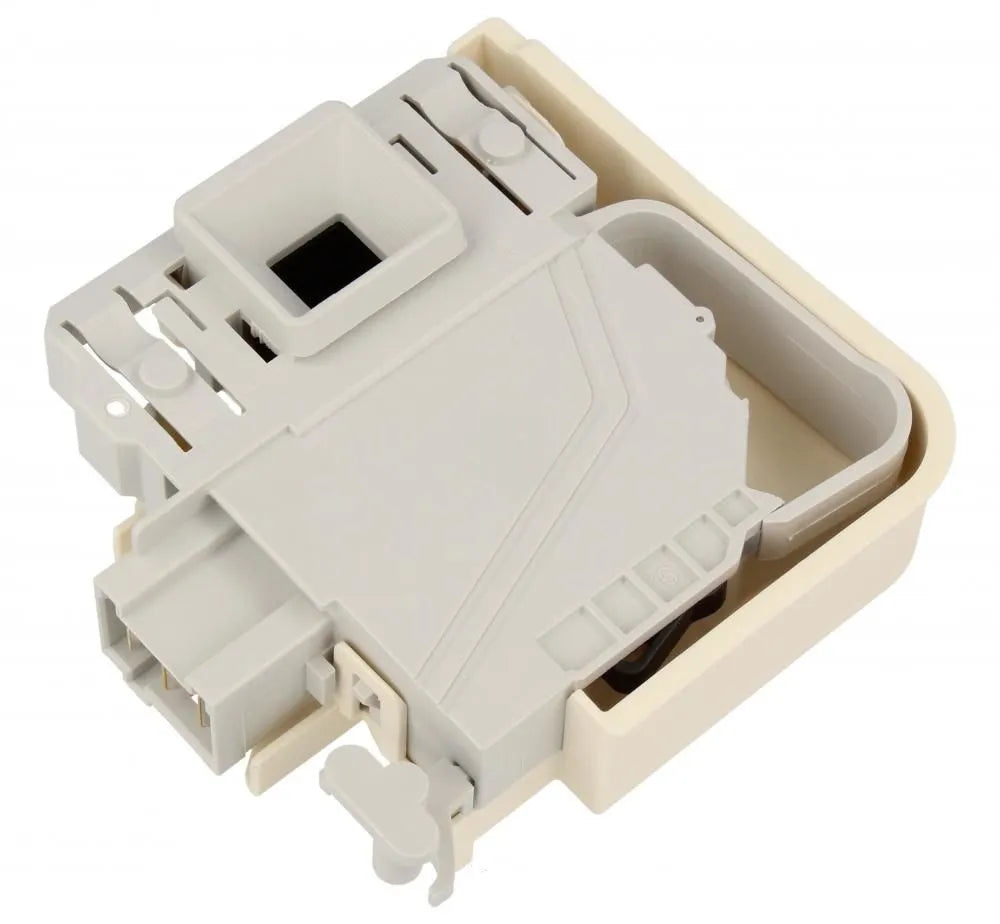

Elektrický zámek dvířek do pračky a pračko-sušičky Bosch / Siemens / Neff / Balay / Constructa 00633765 – RAST 5

Originální elektrický zámek dvířek s katalogovým číslem 00633765 je náhradní díl určený pro vybrané předem plněné pračky a pračko-sušičky Bosch, Siemens, Neff, Balay a Constructa. Zámek je instalován za předním panelem v oblasti plnicích dvířek a tvoří součást systému jejich elektrického blokování. Bosch a Siemens jej označují jako elektrický zámek / blokovací relé dvířek; anglické katalogy používají označení „Magnetic door lock RAST 5“. Díl má 3pólový konektor RAST 5 a nahrazuje starší katalogová čísla 00633315, 00621550 a 00619468. Před objednáním je nutné ověřit vhodnost podle úplného E-Nr spotřebiče včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Zámek 00633765 slouží k elektrickému zajištění plnicích dvířek pračky nebo pračko-sušičky. Po správném zavření dvířek spolupracuje s ovládáním spotřebiče a během příslušné fáze programu udržuje dvířka zajištěná.

Jde o kombinovaný elektromechanický díl. Mechanická část přijímá protikus dvířek, zatímco elektrická část zámku komunikuje s řídicím systémem spotřebiče prostřednictvím třípólového připojení RAST 5.

Výměna může být potřebná například při mechanickém poškození tělesa zámku, poškození prostoru pro zachycení háku dvířek, závadě elektrického blokování nebo v případě, že diagnostika potvrdí poruchu zámku.

Pokud se program po zavření dvířek nespustí nebo spotřebič nerozpozná jejich správné zavření, nemusí být příčinou pouze zámek. Je vhodné zkontrolovat také hák a kliku dvířek, závěs, kabelové připojení a řídicí elektroniku.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00633765,
• zkrácené označení: 633765,
• typ dílu: elektrický zámek / blokování plnicích dvířek,
• určeno pro vybrané pračky a pračko-sušičky,
• oficiální označení: Türverriegelung / Relais / Türschloss,
• anglické označení výrobce: Magnetic door lock RAST 5,
• počet elektrických připojení: 1,
• konektor: 3pólový RAST 5,
• materiál tělesa: plast,
• barva: světle šedá,
• rozměry: 68 × 67 × 30 mm,
• nahrazuje starší díly 00633315, 00621550 a 00619468,
• obsah balení: 1 elektrický zámek dvířek.

Provedení a rozměry

Originální díl 00633765 je proveden jako světle šedé plastové těleso elektromechanického zámku. Bosch, Siemens i Neff uvádějí shodné rozměry 68 × 67 × 30 mm.

Elektrické připojení je řešeno jedním 3pólovým konektorem RAST 5. Tento způsob připojení je důležitým konstrukčním znakem dílu, ale sám o sobě nestačí k určení kompatibility – u praček B/S/H/ se používá více typů dveřních zámků s rozdílným uchycením a elektrickým zapojením.

Zámek se montuje na vnitřní stranu předního panelu v místě, do kterého při zavření vstupuje protikus umístěný na dvířkách.

Pro správný výběr je rozhodující katalogové číslo 00633765 nebo některé z nahrazovaných čísel a přesné E-Nr spotřebiče. Zámek nevybírejte pouze podle vzhledu, rozměrů nebo počtu kontaktů.

Související díly

Výrobce vede 00633765 jako současnou náhradu za starší elektrické zámky 00633315, 00621550 a 00619468. Pokud je v servisní dokumentaci kompatibilního spotřebiče uvedeno některé z těchto starších čísel, aktuálním originálním náhradním dílem je 00633765.

Zámek funkčně spolupracuje s protikusem nebo hákem dvířek, který při zavření vstupuje do jeho mechanické části. Tento protikus je součástí sestavy dvířek a podle konstrukce konkrétní pračky může být dodáván samostatně nebo jako část kliky.

Dalšími souvisejícími díly jsou klika dvířek, závěs, rám dvířek, těsnicí manžeta otvoru a kabeláž vedoucí k zámku. Jejich katalogová čísla se liší podle přesného provedení spotřebiče.

Pokud je zámek mechanicky nepoškozený, ale hák dvířek do něj nevstupuje ve správné poloze, je vhodné před objednáním nového zámku zkontrolovat také stav kliky a závěsu.

Doporučení k používání a údržbě

Dvířka pračky zavírejte přiměřeným tlakem a nebouchejte s nimi. Nadměrná síla může poškodit nejen vlastní zámek, ale také plastový nebo kovový protikus na dvířkách.

Pokud se dvířka nezavírají běžným způsobem, nepokoušejte se je zajistit silou. Nejprve zkontrolujte, zda v prostoru zámku nebo mezi dvířky a manžetou není cizí předmět a zda není mechanicky poškozený hák dvířek.

Zámek nevyžaduje běžné mazání ani jinou uživatelskou údržbu. Do otvoru zámku neaplikujte oleje, maziva nebo čisticí prostředky, které nejsou pro tuto část spotřebiče určeny.

Před demontáží zámku musí být spotřebič zcela odpojen od elektrické sítě. Zámek je elektrická součást propojená s řídicím systémem pračky, proto je nutné při výměně správně zapojit konektor a obnovit všechny demontované části včetně manžety a jejího upevnění.

Pokud nemáte zkušenosti s opravami elektrických spotřebičů, doporučujeme výměnu svěřit odbornému servisu.

Kompatibilita a značky

Díl 00633765 je oficiálně veden v katalozích Bosch, Siemens, Neff a Balay. Přesné servisní databáze potvrzují použití stejného originálního dílu také u vybraných praček Constructa.

Kompatibilita zahrnuje více generací předem plněných praček a pračko-sušiček. U Bosch je zámek doložen například u různých konstrukčních rodin řad WAB, WAE, WAQ, WAN a WAT, u Siemens u odpovídajících řad WM. Jednotlivé výrobní varianty však mohou používat jiné zámky.

Samotná příslušnost spotřebiče k určité produktové řadě proto nestačí. Rozhodující je konkrétní výrobní varianta uvedená na typovém štítku.

Vhodnost elektrického zámku 00633765 vždy ověřte podle úplného E-Nr pračky nebo pračko-sušičky včetně výrobního indexu za lomítkem.

Upozornění

Před objednáním porovnejte katalogové číslo 00633765, případně starší číslo 00633315, 00621550 nebo 00619468, s dokumentací konkrétního spotřebiče.

00633765 je elektrický zámek a blokování plnicích dvířek pračky nebo pračko-sušičky. Nejde pouze o mechanický hák, kliku ani protikus umístěný na dvířkách.

Díl má 3pólové elektrické připojení RAST 5 a rozměry 68 × 67 × 30 mm, ale tyto parametry samy o sobě nepotvrzují kompatibilitu s konkrétní pračkou.

Před výměnou spotřebič vždy odpojte od elektrické sítě. Pokud se dvířka nezamykají nebo program nelze spustit, doporučujeme před výměnou ověřit i stav mechaniky dvířek, kabeláže a řídicí elektroniky.
