Gumová patka motorové jednotky odšťavňovače

Originální bílá gumová patka B/S/H/ 00635874 je náhradní díl určený pro vybrané pomaloběžné odšťavňovače a lisy na ovoce, zeleninu a bylinky značek Constructa, Pitsos a Zelmer.

Patka se používá na spodní straně motorové jednotky. Vytváří jeden ze čtyř opěrných bodů, na kterých odšťavňovač stojí na pracovní ploše. Pomáhá udržet základnu ve správné poloze a odděluje její pevný kryt od podkladu.

Kusovníky všech potvrzených modelů uvádějí 4 patky 00635874 na jeden spotřebič. Katalogové číslo 00635874 však označuje pouze 1 samostatnou patku.

K čemu slouží a kdy je potřeba výměna?

Čtyři gumové patky podpírají motorovou jednotku odšťavňovače a umožňují její rovnoměrné dosednutí na tvrdou, čistou, suchou a rovnou pracovní plochu.

Výměna může být potřebná zejména tehdy, když:

• jedna nebo více původních patek chybí,
• je pryž prasklá, natržená nebo deformovaná,
• patka ztvrdla a ztratila původní pružnost,
• patka nedrží ve spodní části motorové jednotky,
• odšťavňovač na rovné pracovní ploše nestojí stabilně,
• motorová základna se při lehkém zatlačení naklání,
• spodní kryt odšťavňovače přichází přímo do kontaktu s pracovní deskou.

Nestabilitu nemusí způsobovat pouze poškozená patka. Zkontrolujte také zbývající tři patky, jejich stejnoměrné usazení a případné poškození spodního krytu motorové jednotky.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 00635874
• Zkrácený zápis: 635874
• Typ dílu: gumová opěrná patka
• Určení: motorová jednotka pomaloběžného odšťavňovače
• Umístění: spodní část motorové základny
• Ověřené značky spotřebičů: Constructa, Pitsos a Zelmer
• Materiál: pryž; přesné materiálové složení výrobce neuvádí
• Barva: bílá
• Čistá katalogová hmotnost: přibližně 15 g
• Hrubá katalogová hmotnost: přibližně 17 g
• Počet použitý ve spotřebiči: 4 kusy
• Obsah balení: 1 patka
• EAN: ve veřejných podkladech není uveden

Pokud potřebujete vyměnit všechny patky motorové jednotky, je nutné objednat 4 kusy. Při výměně pouze jedné patky zkontrolujte, zda zbývající tři nejsou ztvrdlé, deformované nebo nestejně vysoké.

Provedení a rozměry

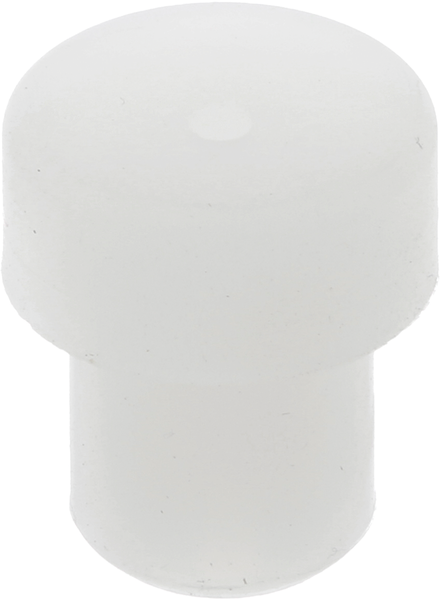

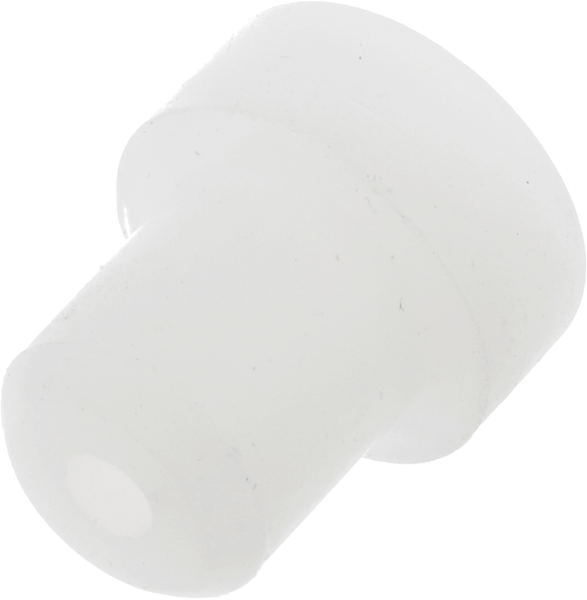

Podle oficiálních produktových fotografií má patka rozšířenou dosedací část a vytvarovaný středový dřík. Přesný způsob jejího upevnění určuje konstrukce spodního krytu motorové jednotky.

Přesné délkové rozměry výrobce ve veřejných produktových údajích neuvádí. Rozměry proto nelze spolehlivě stanovit podle fotografie ani podle katalogové hmotnosti.

Před objednáním porovnejte zejména:

• katalogové číslo původního dílu,
• průměr a délku upevňovacího dříku,
• tvar rozšířené dosedací části,
• profil otvoru ve spodním krytu,
• celkovou výšku původní patky,
• provedení zbývajících patek na spotřebiči,
• úplné označení E‑Nr. včetně indexu.

Podobně vypadající patky mohou mít odlišný průměr dříku, výšku nebo způsob zajištění. Samotná bílá barva a přibližně stejný tvar kompatibilitu nepotvrzují.

Související díly

Patka je součástí spodní opěrné sestavy motorové jednotky. Souvisejícími částmi jsou zejména spodní kryt základny, otvor pro upevnění patky a zbývající tři patky stejného provedení.

Nejedná se o gumovou zátku na dně odšťavňovací nádoby. Návody kompatibilních odšťavňovačů uvádějí v odšťavňovací misce samostatnou gumovou zátku, která uzavírá otvor ve spodní části misky. Tato zátka má jinou funkci a není součástí dodávky 00635874.

Díl 00635874 rovněž není:

• těsnicí objímka odšťavňovací nádoby,
• uzávěr proti odkapávání na výtoku šťávy,
• výtok šťávy nebo otvor pro odvod dužiny,
• odšťavňovací miska,
• šnek odšťavňovače,
• jemné nebo hrubé sítko,
• kompletní spodní kryt motorové jednotky,
• sada čtyř patek.

Ve veřejných katalozích není u čísla 00635874 uvedeno starší nahrazované ani nové nástupnické katalogové číslo. Označení 635874 je pouze zkrácenou podobou čísla 00635874.

Doporučení k používání a údržbě

Před kontrolou nebo výměnou patky odšťavňovač vypněte, vytáhněte síťovou zástrčku a sejměte odšťavňovací nádobu i ostatní volně nasazené části.

Obecný postup výměny může zahrnovat:

• vyprázdnění, očištění a vysušení odšťavňovače,
• položení motorové jednotky na měkkou a čistou podložku,
• kontrolu polohy a orientace původní patky,
• opatrné vyjmutí poškozeného dílu,
• kontrolu otvoru a okolního spodního krytu,
• porovnání nové patky s původním dílem,
• nasazení nové patky ve stejné poloze a orientaci,
• kontrolu všech čtyř opěrných bodů.

Patku neupravujte řezáním, vrtáním, broušením ani zahříváním. Bez výslovného pokynu v servisní dokumentaci nepoužívejte lepidlo. Pokud patka nezapadne přiměřenou silou nebo v otvoru nedrží, znovu ověřte kompatibilitu a stav spodního krytu.

Po výměně postavte odšťavňovač na rovnou pracovní plochu a bez zapnutí zkontrolujte, zda se motorová jednotka nenaklání a všechny čtyři patky dosedají na podklad.

Odšťavňovač nezkoušejte spuštěním naprázdno. Funkční kontrolu proveďte až s kompletně sestaveným spotřebičem a při běžném použití podle návodu.

Motorovou jednotku neponořujte do vody ani ji nemyjte pod tekoucí vodou. Spodní část a patky čistěte měkkým vlhkým hadříkem a před dalším použitím je nechte zcela vyschnout.

Kompatibilita a značky

Díl 00635874 je podle dodaného seznamu kompatibility a ověření v kusovnících určen pro následujících pět spotřebičů:

• Constructa CJP1300B(00)
• Constructa CJP1300B/01
• Pitsos GJP1300B(01)
• Zelmer ZJP1300B(00)
• Zelmer ZJP1300B(01)

Jedná se o pomaloběžné odšťavňovače neboli lisy na ovoce, zeleninu a bylinky konstrukční řady JP1300. Kusovník každého z uvedených spotřebičů obsahuje 4 kusy patky 00635874.

Způsob zápisu indexu je součástí úplného označení spotřebiče. Modely označené například (00), (01) nebo /01 nelze automaticky považovat za shodné výrobní provedení.

Kompatibilitu vždy potvrďte podle celého označení na typovém štítku. Samotné označení CJP1300B, GJP1300B nebo ZJP1300B bez výrobního indexu nemusí pro bezpečný výběr stačit.

Upozornění

Katalogové číslo 00635874 označuje pouze 1 bílou gumovou patku motorové jednotky. Přestože každý z potvrzených odšťavňovačů používá čtyři patky, balení neobsahuje kompletní čtyřdílnou sadu.

Nezaměňujte tuto patku s gumovou zátkou odšťavňovací misky. Patka podpírá spodní část motorové jednotky, zatímco zátka misky je součástí vedení zpracovávané šťávy a dužiny.

Přesné délkové rozměry nejsou ve veřejných podkladech zveřejněny. Díl proto neobjednávejte pouze podle barvy, hmotnosti nebo podobného vzhledu.

Před objednáním zkontrolujte katalogové číslo 00635874, úplné E‑Nr. s indexem a potřebný počet kusů. Pokud je poškozen také otvor ve spodním krytu nebo motorová jednotka ani po výměně všech patek nestojí rovně, nemusí výměna samotné patky stačit.
