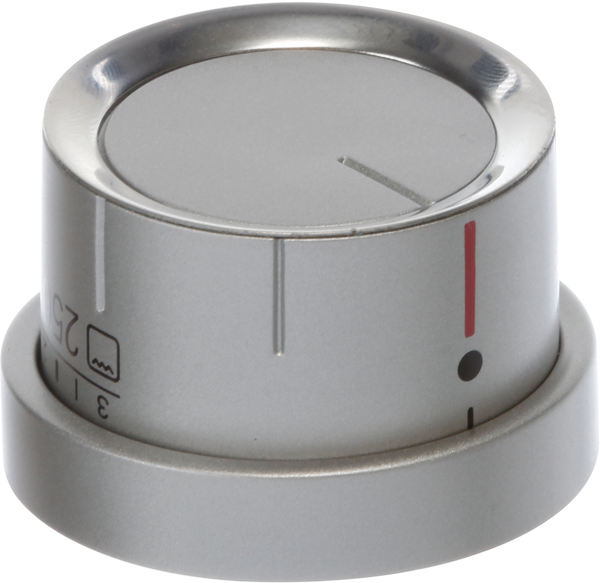

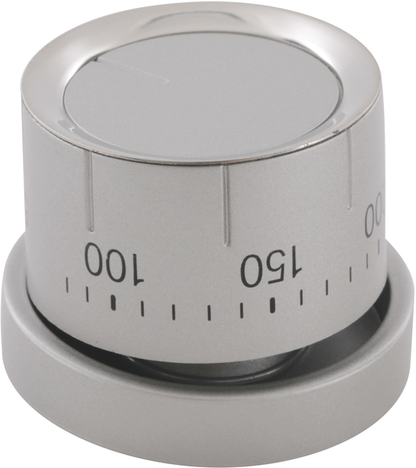

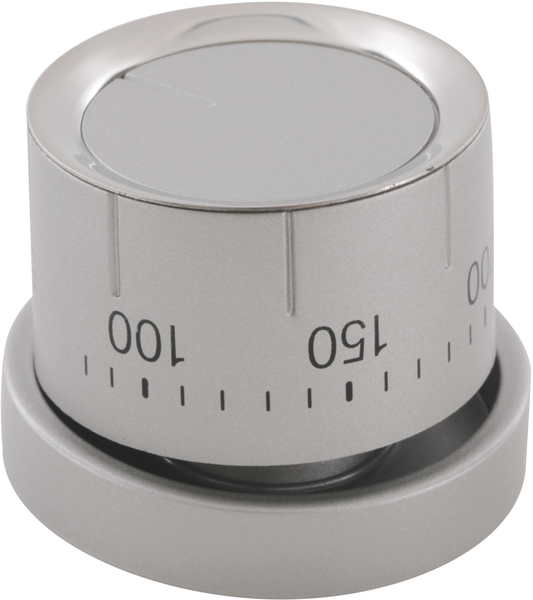

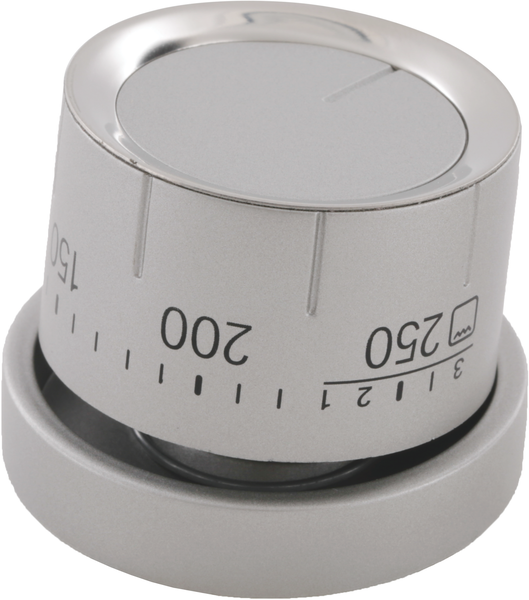

Ovládací knoflík teploty trouby Bosch 00638780 – cca 45 × 45 × 32 mm

Originální otočný ovládací knoflík s katalogovým číslem 00638780 je náhradní díl pro vybrané kombinované a volně stojící sporáky Bosch. V servisních katalozích je přesný díl veden jako „Drehgriff-Temperatur“ / „Knob-temperature“, tedy otočný ovladač nastavení teploty trouby. Knoflík se nasazuje na hřídel odpovídajícího regulátoru za čelním ovládacím panelem a umožňuje uživateli nastavit požadovanou teplotu pečicího prostoru. Nejde o knoflík plynového hořáku varné desky ani o volič pečicích funkcí trouby. Před objednáním vždy ověřte vhodnost podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

00638780 slouží jako uživatelský ovladač nastavené teploty trouby. Otáčením knoflíku se mechanicky přenáší pohyb na odpovídající regulační prvek umístěný za ovládacím panelem spotřebiče.

U sporáků, pro které je díl doložen, je ovládání trouby rozděleno mezi několik samostatných knoflíků. 00638780 je určen pro teplotu, zatímco vedle něj může být samostatný knoflík pro volbu druhu ohřevu a další knoflíky pro plynové hořáky varné desky.

Výměna je vhodná zejména tehdy, pokud je původní knoflík prasklý, deformovaný, nedrží na ovládací hřídeli, má poškozený vnitřní profil nebo se při otáčení protáčí bez správného přenosu pohybu.

Pokud se knoflík otáčí normálně, ale trouba nedosahuje nastavené teploty, přehřívá se nebo nereaguje na změnu nastavení, nemusí být závada v 00638780. V takovém případě může být potřeba zkontrolovat termostat / regulátor, teplotní čidlo, topná tělesa, kabeláž nebo řídicí části spotřebiče.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00638780,
• zkrácené označení: 638780,
• typ: otočný knoflík nastavení teploty trouby,
• německé katalogové označení: Drehgriff-Temperatur,
• anglické označení odborných katalogů: Knob-temperature,
• umístění: čelní ovládací panel sporáku,
• určeno pro ovládání regulace teploty pečicí trouby,
• orientační rozměry podle odborného katalogu: 45 × 45 × 32 mm,
• orientační hmotnost: přibližně 20 g,
• dodává se jako samostatný ovládací knoflík,
• nejde o termostat ani jiný elektrický regulační prvek za panelem,
• přesná servisní kompatibilita je doložena pro Bosch,
• balicí jednotka: 1 ks.

Provedení a rozměry

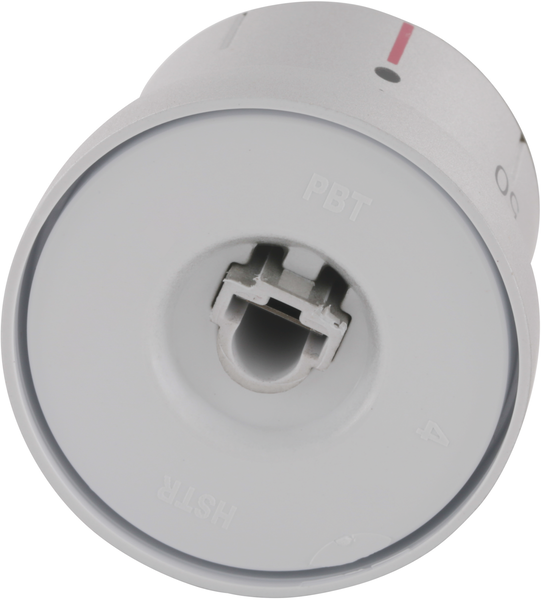

00638780 je proveden jako kruhový otočný knoflík určený k nasazení na ovládací hřídel regulace teploty trouby. Konstrukce vnitřního uchycení odpovídá konkrétní generaci ovládacího systému sporáků Bosch.

Specializovaný katalog originálních dílů uvádí celkové rozměry přibližně 45 mm na šířku, 45 mm na délku a 32 mm na výšku. Hmotnost jednoho knoflíku je přibližně 20 g.

Materiálové složení přesného 00638780 jsem ve spolehlivých výrobních podkladech nenašel. Není proto vhodné automaticky jej označovat jako kovový nebo nerezový pouze podle vzhledu čelní plochy.

V sortimentu B/S/H/ existuje mnoho velmi podobných otočných ovladačů. Mohou se lišit vnitřním profilem, hloubkou nasazení, orientací ukazatele, grafickým označením a funkcí, i když mají téměř stejný vnější rozměr.

Pro správný výběr je proto rozhodující katalogové číslo 00638780 a kompatibilita podle úplného E-Nr spotřebiče, nikoli pouze průměr přibližně 45 mm nebo podobný vzhled.

Související díly

U sporáků používajících 00638780 se v servisních rozpisech objevují také dva vzhledově příbuzné, ale funkčně rozdílné ovladače.

00638779 je veden jako „Drehgriff-Kochstelle“, tedy ovládací knoflík varné desky. U odpovídajících kombinovaných sporáků slouží k ovládání plynových hořáků. Není náhradou za 00638780.

00638781 je naopak veden jako „Drehgriff-Vorwahl“, tedy volicí knoflík trouby. Slouží k výběru provozního režimu / druhu ohřevu, zatímco 00638780 nastavuje teplotu.

Servisní konfigurace například konstrukční rodiny HGD74 uvádějí všechny tři díly současně: 00638779 – varná část, 00638780 – teplota trouby a 00638781 – volba funkce trouby. Je proto důležité tyto podobně vypadající knoflíky nezaměňovat.

Za 00638780 se nachází vlastní regulační / termostatický mechanismus. Ten je samostatnou součástí spotřebiče a není součástí dodávky ovládacího knoflíku.

Pro přesný 00638780 jsem v dostupných spolehlivých servisních zdrojích nenalezl potvrzené starší ani novější nástupnické katalogové číslo. Proto není vhodné nahrazovat jej jiným podobným knoflíkem bez ověření E-Nr.

Doporučení k používání a údržbě

Knoflík čistěte měkkým navlhčeným hadříkem a šetrným čisticím prostředkem. Nepoužívejte abrazivní houbičky ani agresivní chemické prostředky, které by mohly poškodit povrch nebo značení.

Pokud lze původní knoflík stáhnout z ovládací hřídele, při demontáži jej vytahujte rovnoměrně směrem od čelního panelu. Nepáčte jej ostrým kovovým nástrojem proti povrchu panelu.

Při nasazování nového dílu zkontrolujte správnou orientaci vnitřního profilu a ukazatele. Knoflík nenarážejte ani netlačte násilím, pokud na hřídel nezapadá.

Pokud je po sejmutí knoflíku poškozená samotná ovládací hřídel nebo se pohybuje neobvykle volně či ztuha, je potřeba nejprve určit závadu regulačního prvku za panelem.

Při zásahu za ovládací panel musí být spotřebič odpojen od elektrické sítě. U kombinovaného plynového sporáku je při rozsáhlejší servisní práci nutné rovněž dodržet bezpečnostní předpisy pro plynové spotřebiče.

Kompatibilita a značky

Přesný 00638780 je spolehlivě doložen jako originální náhradní díl Bosch pro vybrané volně stojící kombinované sporáky.

Servisní katalogy potvrzují použití zejména napříč konstrukčními rodinami HGD64 a HGD74. Díl se objevuje u více barevných, výbavových a tržních variant těchto sporáků.

U stejné řady může být současně použito několik velmi podobných knoflíků s rozdílnou funkcí. Proto nelze kompatibilitu určit jen podle vzhledu čelního panelu nebo podle toho, že spotřebič patří do řady HGD.

Vhodnost 00638780 vždy ověřte podle úplného E-Nr sporáku včetně výrobního indexu za lomítkem. Samotné označení HGD64/HGD74 nebo rozměr 45 mm nejsou dostatečným potvrzením kompatibility.

Upozornění

00638780 je ovládací knoflík nastavení teploty trouby. Nejde o knoflík plynového hořáku, volič pečicích funkcí ani samotný termostat.

Pro stejnou konstrukční generaci je 00638779 ovladač varné části a 00638781 volič funkcí trouby. Tato tři katalogová čísla nejsou vzájemně zaměnitelná.

Odborný katalog uvádí orientační rozměry přibližně 45 × 45 × 32 mm a hmotnost cca 20 g. Tyto údaje používejte pouze jako pomocnou kontrolu.

Pokud trouba nesprávně reguluje teplotu, samotná výměna knoflíku problém nevyřeší, jestliže je vadný termostat, regulační prvek nebo jiná elektrická součást.
