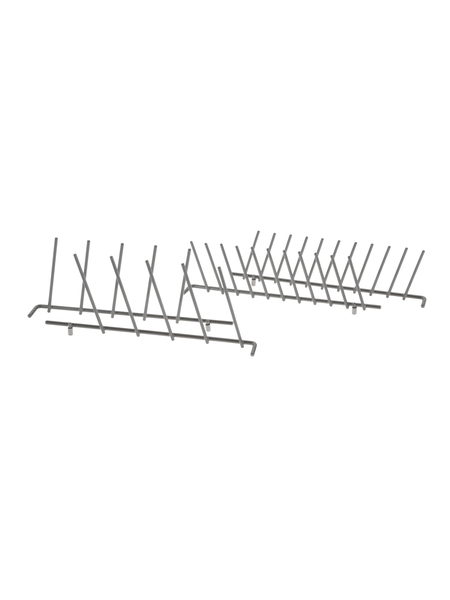

Sada sklopných trnů horního koše myčky – 4 díly

Originální sada sklopných trnů horního koše B/S/H/ 00644125 je určena pro vybrané myčky nádobí Bosch, Siemens, Neff, Gaggenau a další katalogově kompatibilní spotřebiče.

Sada vytváří variabilní opěrné řady pro ukládání talířů v horním koši. Jednotlivé řady lze podle konstrukce koše postavit do pracovní polohy nebo sklopit a vytvořit více volného prostoru pro šálky, misky, sklenice a další rozměrnější nádobí.

Katalogové číslo 00644125 označuje čtyřdílnou sadu tvořenou dvěma delšími a dvěma kratšími řadami trnů. Nejde o kompletní horní koš, koš na příbory ani jednu samostatnou plastovou příchytku.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• čtyřdílná sada sklopných trnů,
• určená pro horní koš myčky nádobí,
• slouží především jako držák talířů,
• obsahuje dvě delší řady po 11 trnech,
• obsahuje dvě kratší řady po 5 trnech,
• celkem čtyři samostatné sklopné řady,
• tmavě šedé barevné provedení,
• kovová konstrukce,
• umožňuje variabilní uspořádání horního koše,
• mechanická součást bez elektrického zapojení,
• určená pro vybrané myčky Bosch, Siemens, Neff a Gaggenau,
• dodává se jako jedna prodejní jednotka obsahující celou čtyřdílnou sadu.

Obsah čtyřdílné sady

Odborné katalogy uvádějí následující složení:

• 2× delší sklopná řada s 11 trny,
• 2× kratší sklopná řada s 5 trny.

Celá sada tedy obsahuje:

• 4 samostatné sklopné řady,
• celkem 32 jednotlivých opěrných trnů.

Údaj „balicí jednotka 1 kus“ v oficiálním katalogu označuje jedno kompletní prodejní balení celé sady. Neznamená pouze jednu řadu trnů.

Funkce sklopných trnů

Sklopné trny slouží k bezpečnějšímu a přehlednějšímu uložení talířů v horním koši.

V pracovní poloze:

• vytvářejí oddělená místa pro jednotlivé talíře,
• omezují vzájemný kontakt nádobí,
• pomáhají udržet talíře ve vhodném sklonu,
• podporují přístup vody k jednotlivým povrchům,
• omezují nekontrolovaný pohyb nádobí při mytí,
• pomáhají správně využít prostor horního koše.

Po sklopení:

• vznikne rovnější úložná plocha,
• lze uložit širší misky,
• lze lépe umístit šálky a hrnky,
• vznikne více prostoru pro sklenice nebo menší nádoby,
• koš lze přizpůsobit aktuální náplni myčky.

Umístění v myčce

Sada se montuje do horního koše myčky nádobí.

Jednotlivé řady jsou upevněny k drátěné konstrukci koše tak, aby se mohly otáčet mezi:

• vztyčenou pracovní polohou,
• sklopenou polohou.

Nejde o trny spodního koše. Sklopné řady spodního koše mohou mít jinou délku, rozteč, profil drátu i způsob upevnění.

Rozdíl mezi horním a spodním košem

Horní koš je zpravidla určen pro lehčí a menší nádobí, například sklenice, šálky, podšálky, misky a menší talíře.

Spodní koš bývá určen pro velké talíře, hrnce, pánve a těžší nádobí.

Díl 00644125 je podle oficiálního označení určen pro:

• horní koš,
• ukládání talířů.

Nelze jej automaticky použít jako náhradu za podobně vypadající sklopné trny spodního koše.

Rozdíl mezi sklopnými trny a košem na příbory

Některé prodejní databáze řadí díl obecně do kategorie příslušenství košů nebo příslušenství ke košům na příbory.

Přesné oficiální určení dílu je však:

• sklopné trny pro talíře,
• horní koš myčky,
• čtyřdílná sada.

Díl není samostatným košem na příbory ani vložkou určenou pro třídění nožů, vidliček a lžic.

Dlouhé řady s 11 trny

Dvě delší řady obsahují každá 11 opěrných trnů.

Jsou určeny pro delší část horního koše a umožňují vytvořit souvislou řadu míst pro talíře.

Při montáži je nutné zkontrolovat:

• správnou orientaci řady,
• polohu otočných konců,
• směr náklonu trnů,
• polohu vůči kratším řadám,
• dostatečný prostor pro sklopení,
• správné upevnění k drátům koše.

Krátké řady s 5 trny

Dvě kratší řady obsahují každá 5 opěrných trnů.

Mohou být použity v kratší části koše nebo jako doplnění delších řad podle konstrukce konkrétního horního koše.

Krátká a dlouhá řada nejsou vzájemně zaměnitelné, pokud mají:

• odlišnou délku,
• jinou rozteč uchycení,
• jinou orientaci koncových částí,
• odlišné umístění dorazů,
• jiný směr sklápění.

Sklápěcí mechanismus

Jednotlivé řady se otáčejí okolo svého uložení na drátěné konstrukci koše.

Systém může používat:

• tvarované konce kovové řady,
• plastové příchytky nebo ložiska,
• dorazové prvky,
• zajištění pracovní polohy,
• protikus vytvořený přímo v konstrukci koše.

Přesné provedení upevnění závisí na konkrétním horním koši.

Montážní klipsy, ložiska nebo další samostatné držáky nejsou v oficiálním popisu sady výslovně uvedeny. Před objednáním proto zkontrolujte, zda jsou původní upevňovací prvky nepoškozené a zda jsou fyzicky součástí dodávaného balení.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00644125
• Zkrácené označení: 644125
• Typ výrobku: sada sklopných trnů pro talíře
• Typ spotřebiče: myčka nádobí
• Umístění: horní koš
• Počet řad: 4
• Dlouhé řady: 2× 11 trnů
• Krátké řady: 2× 5 trnů
• Celkový počet trnů: 32
• Materiál: kov
• Barva: tmavě šedá
• Elektrické připojení: bez elektrického zapojení
• Prodejní jednotka: 1 kompletní čtyřdílná sada

Materiál a povrch

Odborné katalogy uvádějí kovové provedení v šedé barvě.

Trny jsou určeny pro prostředí myčky, kde jsou opakovaně vystaveny:

• horké vodě,
• mycím prostředkům,
• změnám teploty,
• mechanickému kontaktu s nádobím,
• opakovanému sklápění a vztyčování.

Kovová konstrukce bývá chráněna povrchovou vrstvou, která odděluje kov od nádobí a vody.

Přesný typ kovu, chemické složení a technologie ochranného povlaku nejsou ve veřejném produktovém listu uvedeny.

Tmavě šedé provedení

Oficiální katalog označuje díl jako tmavě šedý.

Nová sada se může od původních dlouhodobě používaných trnů mírně lišit:

• odstínem šedé barvy,
• mírou lesku,
• povrchovou strukturou,
• vzhledem výrobních zakončení.

Původní povrch může být po letech provozu ovlivněn teplem, mycími prostředky, vodním kamenem a mechanickým opotřebením.

Barva sama o sobě není dostatečným kritériem kompatibility.

Rozměry

Přesné rozměry dlouhých ani krátkých řad nejsou ve veřejných oficiálních podkladech spolehlivě uvedeny.

Nejsou potvrzeny zejména:

• celková délka dlouhé řady,
• celková délka krátké řady,
• výška jednotlivých trnů,
• rozteč trnů,
• průměr kovového drátu,
• rozteč otočných upevnění,
• celková hmotnost sady.

Při porovnávání s původní sadou zkontrolujte zejména:

• počet trnů v jednotlivých řadách,
• délku krátkých a dlouhých částí,
• směr zahnutí trnů,
• rozteč koncových upevnění,
• tvar otočných částí,
• polohu dorazů,
• směr sklápění,
• katalogové přiřazení k úplnému E-Nr. myčky.

Samotná podobnost délky nebo barvy nezaručuje kompatibilitu.

Obsah dodávky

Katalogové číslo 00644125 označuje:

• 2× dlouhou sklopnou řadu s 11 trny,
• 2× krátkou sklopnou řadu s 5 trny.

Celkem jde o jednu čtyřdílnou sadu pro horní koš.

Součástí katalogového čísla nejsou automaticky:

• kompletní horní koš,
• kolečka horního koše,
• výškové nastavovací mechanismy,
• vodicí lišty koše,
• ostřikovací rameno,
• koš na příbory,
• příborová zásuvka,
• sklopné držáky sklenic,
• samostatné upevňovací klipsy nebo ložiska, pokud nejsou fyzicky přiloženy,
• další části myčky nádobí.

Katalogové označení

Originální objednací číslo:

• 00644125

Zkrácený zápis:

• 644125

Číslo 644125 představuje stejné katalogové číslo zapsané bez úvodních nul.

Nejde o potvrzené starší provedení ani samostatného předchůdce dílu.

Reference jako AP5263897, PS3498909 nebo další distribuční označení používaná některými zahraničními katalogy nejsou originálními objednacími čísly B/S/H/.

Ve veřejném oficiálním katalogu není uvedeno potvrzené starší ani novější náhradové číslo.

Kdy je vhodná výměna?

Výměna sady může být potřebná, pokud:

• je některá řada trnů prasklá,
• je některý trn ulomený,
• je kovová řada deformovaná,
• řada nedrží v horním koši,
• řadu nelze správně sklopit,
• řadu nelze udržet ve vztyčené poloze,
• je poškozeno otočné zakončení,
• je ochranný povrch silně narušený,
• se na odkrytém kovu vytváří koroze,
• původní řady zcela chybějí.

Poškození ochranného povrchu

Sadu zkontrolujte, pokud se na povrchu objeví:

• praskliny povrchové vrstvy,
• odlupování ochranného materiálu,
• odkrytý kov,
• rezavé nebo tmavé skvrny,
• ostré hrany,
• stopy hlubokého mechanického poškození.

Menší zabarvení nemusí automaticky znamenat korozi. Povrch nejprve očistěte a zkontrolujte, zda není pouze pokryt vodním kamenem nebo usazeninami.

Silně poškozený nebo rezavějící díl je vhodné vyměnit, aby neznečišťoval nádobí a nedošlo k dalšímu narušování koše.

Možné příčiny poškození

Sklopné řady se mohou poškodit zejména:

• přetížením těžkým nádobím,
• prudkým sklopením proti dorazu,
• páčením do nesprávného směru,
• nárazem vysokého nádobí při zasouvání koše,
• zachycením o ostřikovací rameno,
• pádem vyjmutého koše,
• nesprávnou montáží,
• použitím nevhodného nástroje při demontáži,
• dlouhodobým poškozením ochranného povrchu,
• korozí odkrytého kovu.

Rozlišení možných závad

Poškozená sklopná řada může být ohnutá, prasklá nebo mít ulomené trny.

Poškozený držák nebo klips může způsobit, že nepoškozená řada nedrží na koši.

Deformovaný horní koš může mít změněnou rozteč upevňovacích bodů a nový díl na něm nebude správně fungovat.

Poškozený doraz může způsobovat samovolné sklopení řady.

Vadné kolečko horního koše ovlivňuje pohyb celého koše, nikoliv sklápění trnů.

Poškozené výškové nastavení může způsobovat nerovnou polohu koše a kontakt nádobí s ostřikovacími rameny.

Nesprávně uložené nádobí může blokovat sklápění nebo působit dojmem poškozeného mechanismu.

Kontrola horního koše

Před objednáním zkontrolujte:

• zda jsou poškozeny všechny čtyři řady, nebo pouze některé,
• počet trnů na původních řadách,
• stav otočných zakončení,
• stav plastových upevňovacích dílů,
• rovnost drátů horního koše,
• stav ochranného povrchu koše,
• volný prostor pro sklápění,
• vzdálenost od horního ostřikovacího ramene,
• správnou funkci výškového nastavení koše.

Vyjmutí horního koše

Pro pohodlnější výměnu může být nutné horní koš z myčky vyjmout.

Obvyklý postup:

• myčku vypněte,
• otevřete dveře,
• vyjměte všechno nádobí,
• horní koš vysuňte do přední polohy,
• uvolněte koncové dorazy vodicích lišt podle konstrukce myčky,
• koš vysuňte z kolejnic,
• položte jej na stabilní měkkou podložku.

U některých košů není pro výměnu trnů úplné vyjmutí nutné. Postup se řídí konstrukcí konkrétní myčky.

Demontáž původních trnů

Před demontáží si vyfotografujte:

• polohu všech čtyř řad,
• orientaci dlouhých a krátkých částí,
• směr sklápění,
• umístění klipsů a dorazů,
• vzájemné pořadí jednotlivých řad.

Při demontáži:

• uvolňujte příchytky postupně,
• neohýbejte dráty koše,
• nepáčte ostrým kovovým nástrojem o ochranný povrch,
• řadu nenatahujte silou do strany,
• odstraňte případné odlomené části,
• zkontrolujte stav všech upevňovacích bodů.

Doporučení k montáži

• Rozložte si nové dlouhé a krátké řady podle původního uspořádání.
• Porovnejte jejich orientaci se starými díly.
• Zkontrolujte, že upevňovací body koše nejsou deformované.
• Nejprve vložte otočné konce do určených míst.
• Následně zajistěte příchytky nebo ložiska.
• Řady montujte bez násilného ohýbání.
• Zkontrolujte volný pohyb každé části.
• Ověřte správnou vztyčenou i sklopenou polohu.
• Zkontrolujte, že se jednotlivé řady vzájemně neblokují.

Trny neupravujte řezáním, broušením, svařováním ani násilným ohýbáním.

Kontrola po montáži

Po výměně ověřte, že:

• všechny čtyři řady pevně drží,
• dlouhé a krátké části jsou na správných místech,
• řady lze plynule sklopit,
• řady lze postavit do pracovní polohy,
• mechanismus nemá nadměrnou boční vůli,
• žádný trn není ohnutý,
• žádná ostrá část nevyčnívá směrem k nádobí,
• horní koš lze volně zasunout do myčky,
• nádobí neblokuje otáčení ostřikovacích ramen,
• dveře myčky lze bez překážky zavřít.

První kontrolu proveďte s prázdným košem.

Ukládání talířů

Talíře vkládejte mezi jednotlivé trny tak, aby:

• stály stabilně,
• se vzájemně příliš nepřekrývaly,
• jejich znečištěná plocha zůstala přístupná proudu vody,
• nevyčnívaly do dráhy ostřikovacího ramene,
• nepřetěžovaly pouze jednu část koše,
• se při zasouvání koše nezachytily o horní část myčky.

Velké nebo velmi těžké talíře ukládejte do koše určeného návodem spotřebiče.

Čištění a údržba

Sklopné trny nevyžadují samostatné mazání.

Při běžné údržbě:

• odstraňte zbytky potravin z míst otočného uložení,
• zkontrolujte volný pohyb řad,
• očistěte usazeniny měkkým kartáčkem,
• kontrolujte stav ochranného povrchu,
• odstraňujte vodní kámen prostředkem vhodným pro myčky,
• nepoužívejte ostré kovové škrabky.

Na otočné části nenanášejte:

• kuchyňský olej,
• vazelínu,
• technické mazivo,
• silikonový sprej,
• jiné prostředky, které nejsou určeny pro vnitřní prostor myčky.

Prevence dalšího poškození

• Trny sklápějte pouze v určeném směru.
• Nepoužívejte je jako madlo pro přenášení koše.
• Nepokládejte těžké nádoby přímo na sklápěcí spoj.
• Nevkládejte nádobí silou mezi příliš úzké trny.
• Před zasunutím koše zkontrolujte výšku nádobí.
• Koš nezasouvejte násilím, pokud něco brání jeho pohybu.
• Po pádu koše zkontrolujte všechny řady a držáky.
• Poškozenou povrchovou vrstvu pravidelně sledujte.
• Uvolněnou řadu opravte dříve, než poškodí další části koše.

Kompatibilita a značky

Sada 00644125 je podle oficiálních a odborných katalogových přiřazení používána u vybraných myček značek:

• Bosch
• Siemens
• Neff
• Gaggenau
• Profilo u vybraných katalogových přiřazení

Výskyt značky v seznamu neznamená kompatibilitu se všemi jejími myčkami.

Kompatibilita a modelové řady

Díl je podle dostupných katalogových přiřazení používán zejména u vybraných myček následujících modelových řad:

• Bosch SGS
• Bosch SGU
• Bosch SGV
• Siemens SE24
• Siemens SE25
• Siemens SE26
• Siemens SE54
• Siemens SE55
• Siemens SE64
• Gaggenau DF
• Gaggenau DI

Jde zejména o vybrané starší generace standardně širokých, volně stojících, podstavných, vestavných a plně integrovaných myček.

V rámci stejné modelové řady mohou být podle data výroby, výbavy košů a výrobního indexu použity jiné sklopné trny.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. myčky nádobí,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00644125,
• umístění původních trnů v horním koši,
• počet čtyř původních řad,
• provedení 2× 11 a 2× 5 trnů,
• tmavě šedou barvu původní sady,
• tvar a rozteč otočných zakončení,
• stav upevňovacích klipsů nebo ložisek,
• stav drátěné konstrukce horního koše.

Typový štítek myčky se obvykle nachází na horní nebo boční hraně dveří a je viditelný po jejich otevření.

Upozornění

Katalogové číslo 00644125 označuje jednu originální čtyřdílnou sadu sklopných trnů pro talíře v horním koši vybraných myček B/S/H/.

Sada se skládá ze:

• 2 řad po 11 trnech,
• 2 řad po 5 trnech.

Celkem obsahuje 4 řady a 32 opěrných trnů.

Oficiální barevné označení je tmavě šedé. Odborné katalogy uvádějí kovový materiál.

Přesné rozměry, průměr drátu a typ ochranného povlaku nejsou ve veřejném oficiálním produktovém listu uvedeny.

Nejde o kompletní horní koš, koš na příbory ani trny spodního koše. Montážní příchytky a další části koše nejsou automaticky součástí balení, pokud nejsou skutečně přiloženy.

Označení 644125 je pouze zkrácený zápis čísla 00644125 bez úvodních nul. Není potvrzeným předchozím katalogovým číslem.

Ve veřejném oficiálním katalogu není uvedeno potvrzené starší ani novější náhradové číslo.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. myčky včetně výrobního indexu za lomítkem a podle konstrukce horního koše.

Le merci disponibili sono di solito consegnate entro il giorno lavorativo successivo. Le merci disponibili dal fornitore vengono spedite in base alla disponibilità corrente. Vedrai la data di consegna esatta nel carrello.

Puoi restituire i prodotti non utilizzati entro il termine previsto dalla legge. Prima del reso, contattaci per verificare la procedura corretta e la compatibilità del ricambio.
