Řídicí modul do trouby

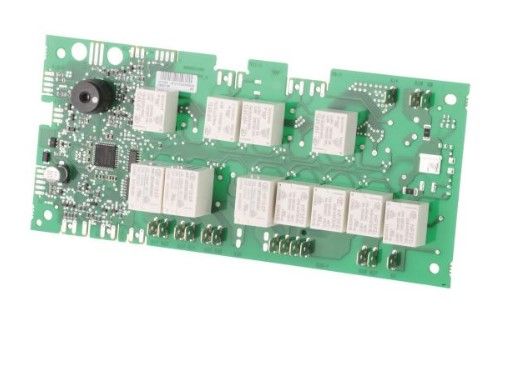

Originální řídicí modul Bosch Siemens 00656659 je naprogramovaná elektronická deska s výkonovými relé určená pro vybrané vestavné trouby a sporáky. Přijímá řídicí povely spotřebiče a pomocí relé spíná odpovídající elektrické okruhy.

Oficiální katalogy Bosch a Siemens díl označují jako řídicí nebo reléový modul. Modul se dodává bez montážního držáku a nahrazuje starší katalogová čísla 00647644 a 00646076.

Jde o elektrickou součást pracující v zařízení připojeném k síťovému napětí. Vhodnost musí být vždy potvrzena podle úplného označení E-Nr. včetně indexu za lomítkem a výměnu má provádět kvalifikovaný servisní technik.

K čemu modul slouží a kdy je potřeba výměna?

Modul je součástí elektrického řízení trouby nebo sporáku. Podle zvoleného programu a konstrukce konkrétního spotřebiče spíná prostřednictvím relé napájení topných těles, ventilátoru nebo dalších připojených obvodů.

U katalogově kompatibilního spotřebiče modul zejména:

• zpracovává řídicí signály přicházející z ovládací elektroniky,
• spíná připojené výkonové obvody pomocí relé,
• podílí se na aktivaci zvolených druhů ohřevu,
• řídí vybrané provozní funkce podle programu spotřebiče,
• nahrazuje poškozenou nebo elektricky vadnou původní desku.

Řídicí modul není univerzální příčinou každé poruchy trouby. Stejné projevy může způsobit topné těleso, teplotní snímač, ventilátor, poškozená kabeláž, ovládací modul, síťové napájení nebo jiná elektrická součást.

Vlastnosti a základní údaje

• Značka: Bosch, Siemens
• Katalogové číslo: 00656659
• Zkrácené označení: 656659
• Typ dílu: řídicí a reléový modul
• Určení: vybrané trouby a sporáky
• Provedení: elektronická deska s výkonovými relé
• Softwarový stav: naprogramovaný modul
• Dodávané provedení: bez montážního držáku
• Barva: vícebarevné elektronické provedení
• Orientační rozměry: 200 × 90 × 24 mm
• Orientační hmotnost: 174 g
• Obsah balení: 1 řídicí modul
• Nahrazuje: 00647644 a 00646076

Skutečnost, že je modul dodáván jako naprogramovaný, nenahrazuje kontrolu kompatibility. Rozložení konektorů a vzhled desky mohou být podobné také u modulů určených pro jinou konstrukční verzi spotřebiče.

Provedení a rozměry

Modul tvoří podlouhlá deska plošných spojů osazená relé, řídicími a ochrannými elektronickými prvky, kontaktními plochami a plochými připojovacími vývody.

Odborný katalog uvádí následující orientační údaje:

• délka: 200 mm,
• šířka: 90 mm,
• výška včetně osazených součástek: 24 mm,
• hmotnost: přibližně 174 g.

Rozměry jsou pouze pomocným údajem. Rozhodující je přesné katalogové přiřazení, programové provedení, rozmístění konektorů, počet relé a návaznost na ostatní elektroniku spotřebiče.

Co obsahuje balení?

Katalogové číslo 00656659 označuje jeden naprogramovaný řídicí modul v provedení zobrazeném v katalogu výrobce.

Součástí dodávky nejsou:

• montážní držák nebo plastový nosič elektroniky,
• ovládací a zobrazovací modul,
• displej nebo dotykový panel,
• tlačítka a otočné ovladače,
• kabelový svazek a připojovací konektory spotřebiče,
• teplotní snímač,
• topná tělesa,
• ventilátor ani jeho motor,
• upevňovací materiál,
• celý ovládací panel trouby.

Pokud je poškozen také původní držák, konektor nebo kabeláž, je nutné potřebné součásti řešit samostatně.

Neobsazené místo relé K29 není výrobní vada

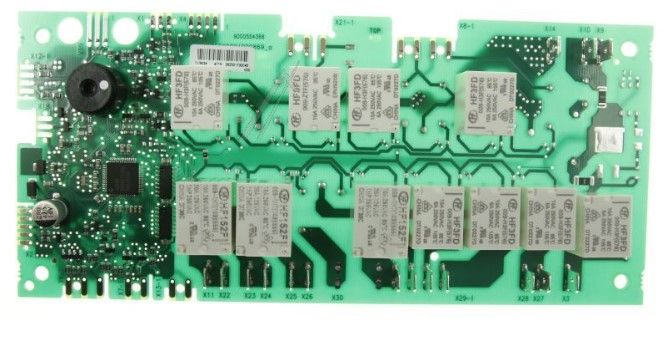

U tohoto provedení modulu N13 nemusí být osazeno relé označené K29. V původní konstrukci se toto relé používalo pro přepínání motoru horkovzdušného ventilátoru mezi pomalými a rychlými otáčkami.

U novějšího konstrukčního řešení již tato funkce není potřebná a ventilátor pracuje v odpovídajícím režimu bez uvedeného přepínacího relé. Pájecí a konstrukční pozice K29 může na desce zůstat viditelná, přestože relé není osazeno.

Neobsazenou pozici proto nelze automaticky považovat za chybějící součástku nebo poškození nového modulu. Do prázdné pozice žádné relé nedoplňujte.

Možné projevy poruchy

Vadný řídicí nebo reléový modul se může podle zapojení konkrétního spotřebiče projevit například tím, že:

• trouba nereaguje na spuštění zvoleného programu,
• některý druh ohřevu nefunguje, přestože ostatní funkce pracují,
• topné těleso není modulem sepnuto,
• ohřev pracuje přerušovaně nebo nepravidelně,
• spotřebič nedosahuje nastavené teploty,
• z oblasti ovládací elektroniky je slyšet neobvyklé cvakání nebo bzučení relé,
• jsou na desce nebo konektorech viditelné stopy přehřátí,
• je poškozena vodivá cesta, relé nebo jiný elektronický prvek.

Tyto projevy samy o sobě nepotvrzují závadu modulu. Před objednáním je nutné provést odbornou diagnostiku včetně kontroly topných těles, snímačů, motorů, kabeláže a připojovacích kontaktů.

Poškozený konektor nebo jiná součást může zničit nový modul

Před instalací nové elektroniky musí být zjištěna příčina poruchy původní desky. Zkratované topné těleso, vadný motor, uvolněný kontakt nebo tepelně poškozený konektor mohou nový modul znovu poškodit.

Zkontrolujte zejména:

• stav kontaktů a plochých připojovacích vývodů,
• zabarvení nebo natavení konektorů,
• poškození izolace kabelů,
• elektrický stav připojených topných těles,
• motor ventilátoru a jeho kabeláž,
• teplotní snímač,
• stopy vlhkosti nebo mastnoty v prostoru elektroniky.

Natavený konektor se nesmí pouze nasunout na nový modul bez odstranění příčiny a odborné opravy připojení.

Související díly

Řídicí modul spolupracuje s dalšími částmi trouby nebo sporáku. Podle konkrétního modelu mezi ně mohou patřit:

• ovládací nebo zobrazovací elektronika,
• teplotní snímač pečicího prostoru,
• horní, spodní, grilovací a kruhové topné těleso,
• motor horkovzdušného nebo chladicího ventilátoru,
• kabelový svazek a připojovací konektory,
• síťový filtr a napájecí přívod,
• zámek dveří u spotřebičů s pyrolýzou,
• montážní držák elektronické desky.

Konkrétní související díly a jejich katalogová čísla se liší podle E-Nr. spotřebiče.

Nejedná se o displej ani celý ovládací panel

Díl 00656659 je řídicí deska s relé. Neobsahuje uživatelský displej, skleněný panel, tlačítka ani otočné voliče trouby.

Pokud spotřebič pouze nezobrazuje údaje, nereaguje dotykové ovládání nebo je mechanicky poškozen ovládací panel, může být závada v jiné elektronické nebo mechanické části.

Nejedná se o univerzální výkonový modul varné desky

Modul je katalogově přiřazen k vybraným troubám a sporákům. Nelze jej automaticky použít jako výkonovou elektroniku samostatné indukční nebo sklokeramické varné desky.

U kombinovaných sporáků může elektronika spolupracovat s dalšími částmi spotřebiče, ale kompatibilitu nelze odvozovat pouze z podobného tvaru desky nebo označení jednotlivých relé.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek trouby nebo sporáku a ověřte úplné označení spotřebiče.

Porovnejte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00656659,
• případné původní číslo 00647644 nebo 00646076,
• tvar desky plošných spojů,
• počet a polohu připojovacích vývodů,
• rozmístění výkonových relé,
• provedení montážních otvorů a výřezů,
• stav držáku a připojovacích konektorů.

Objednávku neprovádějte pouze podle rozměrů, fotografie nebo čísla vytištěného na některé jednotlivé elektronické součástce. Číslo na relé, procesoru nebo štítku výrobce desky nemusí být objednacím číslem celého modulu.

Výměna řídicího modulu

Výměna vyžaduje přístup k síťové a výkonové elektronice trouby. Spotřebič může být připojen k jednofázovému nebo vícefázovému elektrickému rozvodu. Montáž proto svěřte kvalifikovanému servisnímu technikovi.

Odborný postup obvykle zahrnuje:

• odpojení spotřebiče od všech pólů elektrického napájení,
• ověření beznapěťového stavu vhodným měřicím přístrojem,
• zpřístupnění prostoru řídicí elektroniky podle servisního postupu,
• zdokumentování přesného zapojení všech vodičů,
• kontrolu konektorů a připojených elektrických částí,
• vyjmutí původní desky z držáku,
• nasazení nového modulu bez ohýbání desky,
• zapojení konektorů na přesně odpovídající pozice,
• provedení elektrické bezpečnostní a funkční kontroly.

Na desce neprovádějte neautorizované úpravy, nepřesouvejte relé ze starého modulu a nepropojujte kontakty mimo předepsané zapojení.

Kontrola po výměně

Po instalaci je nutné ověřit:

• správné a pevné připojení všech konektorů,
• že žádný vodič neleží na horké nebo pohyblivé části,
• bezpečné upevnění desky v původním držáku,
• funkci jednotlivých režimů ohřevu,
• spínání ventilátoru podle konstrukce spotřebiče,
• správnou regulaci teploty,
• že nedochází k jiskření, přehřívání, zápachu nebo neobvyklému zvuku relé.

Při opakovaném vypnutí jističe, zápachu po přehřátí, kouři nebo viditelném jiskření spotřebič ihned odpojte a dále jej nepoužívejte.

Doporučení k používání a údržbě

• Elektronický modul chraňte před vodou, čisticími prostředky a mastnotou.
• Při čištění ovládacího panelu nestříkejte kapalinu přímo do spár spotřebiče.
• Nezakrývejte ventilační otvory určené k chlazení elektroniky.
• Neprovozujte spotřebič s nataveným konektorem nebo poškozenou kabeláží.
• Nedotýkejte se elektronických součástek a kontaktů bez odpovídající ochrany proti elektrostatickému výboji.
• Desku nemyjte a nepoužívejte na ni kontaktní spreje bez výslovného servisního postupu.

Kompatibilita a značky

Díl 00656659 je oficiálně veden pro vybrané trouby a sporáky Bosch a Siemens. Odborné katalogy jej přiřazují také k některým spotřebičům značek Neff, Balay a Pitsos.

Kompatibilita se nevztahuje automaticky na všechny trouby nebo sporáky těchto značek. Rozhodující je úplné označení E-Nr. včetně výrobního indexu za lomítkem.

Žádné konkrétní modely zde nejsou vypisovány, protože podobně označené modelové řady mohou používat elektroniku s odlišným programem, zapojením nebo konstrukční verzí.

Katalogová označení a náhrady

• Aktuální katalogové číslo: 00656659
• Zkrácený zápis: 656659
• Nahrazované číslo: 00647644
• Nahrazované číslo: 00646076
• Anglické označení: Control module / Relay module
• Německé označení: Elektronik Steuerungsmodul

Čísla 00647644 a 00646076 jsou oficiálně uvedena jako starší díly nahrazené modulem 00656659. Zápis 656659 je pouze zkrácenou podobou aktuálního katalogového čísla bez úvodních nul.

Ve veřejných produktových datech nebyl u čísla 00656659 uveden novější nástupnický modul.

Upozornění před objednáním

Díl 00656659 představuje 1 originální naprogramovaný řídicí a reléový modul pro vybrané trouby a sporáky Bosch a Siemens.

Modul se dodává bez montážního držáku. Orientační rozměry činí 200 × 90 × 24 mm a hmotnost přibližně 174 g.

Nejedná se o displej, ovládací panel, samostatné relé, kabelový svazek ani univerzální elektroniku pro všechny trouby a varné desky.

Před objednáním musí být odborně potvrzena závada původního modulu a vhodnost nového dílu podle úplného E-Nr. spotřebiče. Výměnu a následnou elektrickou bezpečnostní kontrolu svěřte kvalifikovanému servisnímu technikovi.
