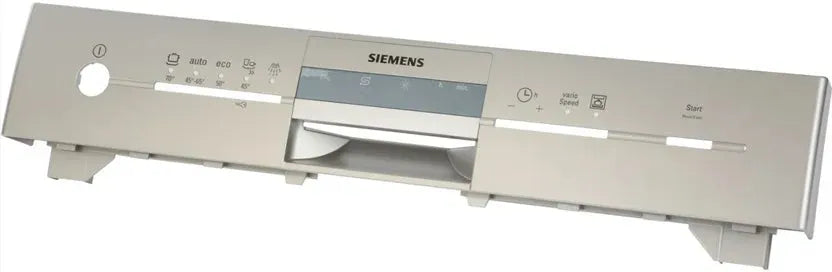

Ovládací panel do myčky nádobí – nerezové provedení

Tento ovládací panel do myčky nádobí je originální náhradní díl BSH s kódem 00669015. Je určen pro vybrané myčky nádobí Bosch, Siemens a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Panel tvoří přední konstrukční a pohledovou část ovládání myčky a je určen pro provedení s 5 programy a 4 přídavnými funkcemi. Má nerezově zbarvený povrch, dodává se jako 1 kus a nahrazuje starší katalogové číslo 11002883.

K čemu slouží a kdy je potřeba výměna?

Ovládací panel vytváří pohledovou a nosnou část horní oblasti dveří myčky. Jsou v něm připravena místa pro ovládací prvky, signalizaci a další součásti odpovídající konkrétnímu provedení spotřebiče.

Výměnu panelu doporučujeme zejména v těchto případech:

• Panel je prasklý, deformovaný nebo jinak mechanicky poškozený.
• Na jeho povrchu jsou hluboké škrábance, promáčknutí nebo odlomené části.
• Jsou poškozené vnitřní držáky ovládacích prvků nebo elektroniky.
• Panel nedrží správně na dveřích myčky.
• Upevňovací body, západky nebo závitová místa jsou poškozené.
• Ovládací tlačítka se kvůli deformaci panelu pohybují nesprávně.
• Došlo k poškození při demontáži dveří nebo předchozí opravě.
• Původní panel je silně opotřebený a neodpovídá vzhledu spotřebiče.
• Je nutné nahradit starší díl vedený pod číslem 11002883.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Tvoří přední pohledovou část ovládání myčky nádobí.
• Je určen pro variantu s 5 programy a 4 přídavnými funkcemi.
• Má nerezově zbarvené provedení.
• U kompatibilních modelů odpovídá původnímu tvaru a rozměrům.
• Má správně rozmístěné otvory a místa pro ovládací prvky.
• Navazuje na původní konstrukci horní části dveří myčky.
• Je vhodný jako přímá náhrada poškozeného původního panelu.
• Nahrazuje starší katalogové číslo 11002883.
• Dodává se jako 1 samostatný ovládací panel.

Provedení a použití

Díl 00669015 je v katalozích uváděn jako ovládací panel myčky, panelový kryt, skříň ovládacího panelu, čelní panel ovládání, dishwasher control panel frame, panel frame nebo Blendenkasten.

Jde o tvarovaný konstrukční díl umístěný v horní přední části dveří vybraných myček nádobí. Panel vytváří pohledovou plochu a současně slouží jako montážní základ pro ovládací součásti odpovídající konkrétní variantě spotřebiče.

Oficiální označení výrobce uvádí nerezově zbarvené provedení pro 5 programů a 4 přídavné funkce. Počet a rozmístění ovládacích míst jsou proto důležitou součástí kompatibility.

Jedná se o samostatný panelový díl. Řídicí elektronika, displej, tlačítka, spínače, kabeláž, madlo dveří, dekorativní nábytkové čelo a kompletní dveře nejsou automaticky součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Díl není vnějším nábytkovým čelem plně vestavné myčky ani kompletním elektronickým ovládacím modulem.

Související díly

Při výměně doporučujeme zkontrolovat také tlačítka, ovládací modul, displej, kabeláž, madlo dveří a upevňovací prvky panelu.

Pokud některé tlačítko nereaguje, nemusí být příčinou samotný panel. Vadný může být spínač, ovládací elektronika, kabeláž nebo konektor.

Pokud panel na dveřích nedrží, zkontrolujte také protilehlé držáky, šrouby a vnitřní konstrukci dveří.

Pokud jsou poškozená montážní místa elektroniky na zadní straně panelu, ověřte před objednáním, zda nejsou poškozené také samotné elektronické součásti.

Při zatékání do prostoru ovládání zkontrolujte těsnění dveří, dávkovač, horní ostřikovací systém a správné sestavení dveřní konstrukce.

Doporučení k používání a údržbě

Povrch panelu čistěte měkkým vlhkým hadříkem a jemným čisticím prostředkem vhodným pro nerezově zbarvené povrchy.

Nepoužívejte drátěnky, abrazivní prášky ani ostré předměty, které by mohly povrch poškrábat.

Čisticí prostředek nestříkejte přímo do spár kolem tlačítek, displeje nebo jiných ovládacích prvků.

Panel nevystavujte nárazům a dveře myčky nezavírejte tlakem na ovládací tlačítka.

Pokud se některé tlačítko pohybuje ztuha, nepoužívejte nadměrnou sílu. Nejprve zkontrolujte jeho správné usazení a stav panelu.

Při poškození nebo uvolnění panelu myčku nepoužívejte, pokud jsou přístupné elektrické součásti nebo kabeláž.

Doporučení k montáži

Před zahájením opravy myčku vypněte, odpojte od elektrické sítě a uzavřete přívod vody.

Otevřete dveře a před demontáží si zaznamenejte polohu šroubů, kabelových konektorů, tlačítek a dalších součástí.

Podle konstrukce konkrétního modelu může být nutné demontovat vnitřní část dveří, madlo nebo navazující kryty.

Při uvolňování panelu přidržujte dveřní díly, aby nedošlo k jejich pádu nebo poškození kabeláže.

Konektory odpojujte za jejich tělo, nikoli tahem za vodiče.

Ovládací elektroniku, tlačítka a další použitelné součásti přemístěte do nového panelu přesně ve stejné poloze jako v původním dílu.

Zkontrolujte, že všechny západky a držáky úplně zapadly a kabeláž není sevřená mezi díly.

Panel připevněte rovnoměrně předepsanými šrouby. Plastové montážní body nepřetahujte.

Po sestavení ověřte volný pohyb všech tlačítek, správné dosednutí panelu a bezpečné vedení kabelů.

Protože výměna vyžaduje demontáž dveří a manipulaci s elektrickými součástmi, doporučujeme opravu svěřit odbornému servisu.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu ovládacího panelu podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00669015 představuje 1 nerezově zbarvený ovládací panel pro provedení s 5 programy a 4 přídavnými funkcemi.

Díl nahrazuje starší katalogové číslo 11002883. Tato náhrada však sama o sobě nenahrazuje kontrolu kompatibility podle kompletního označení spotřebiče.

Řídicí elektronika, displej, tlačítka, kabeláž, madlo a další ovládací součásti nejsou automaticky součástí dodávky.

Podobné panely se mohou lišit barvou, potiskem, počtem programů, počtem tlačítek, polohou displeje a rozmístěním upevňovacích bodů. Samotná podobnost podle fotografie proto není pro správný výběr dostačující.
