00743359 Rám dveří k pračce

Dekorativní rám okénka dveří pračky

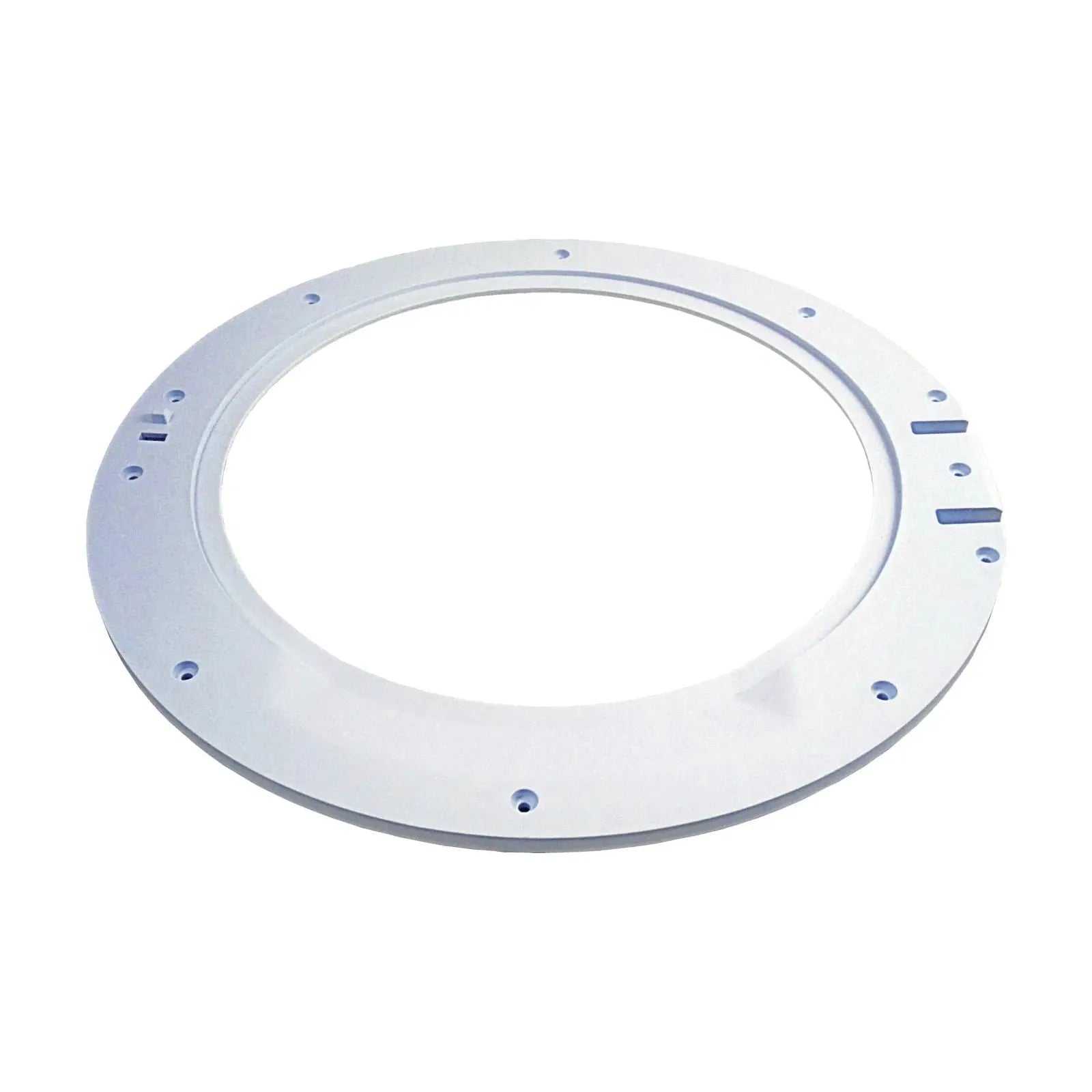

Originální dekorativní rám 00743359 je bílý plastový náhradní díl určený pro dveře vybraných praček Bosch, Siemens a dalších katalogově kompatibilních značek. Tvoří kruhovou část sestavy dveří kolem průhledového skla a pomáhá udržovat jednotlivé části dveřního okénka ve správné poloze.

Rám má připravené montážní otvory a tvarové prvky odpovídající konkrétní konstrukci dveří. Orientační rozměry činí 445 × 445 × 25 mm a hmotnost přibližně 303 g. Katalogové číslo 00743359 označuje samostatný bílý dekorativní rám, nikoli kompletní dveře pračky.

K čemu slouží a kdy je potřeba výměna?

Rám se používá v kruhové sestavě dveří pračky kolem průhledového skla. Společně s navazujícím rámem, sklem a upevňovacími prvky pomáhá udržovat dveřní sestavu správně složenou a zakrývá její konstrukční spoje.

Výměna může být vhodná zejména tehdy, když:

• je původní rám prasklý nebo viditelně deformovaný,
• jsou odlomené některé montážní nebo polohovací prvky,
• jsou poškozená lůžka upevňovacích šroubů,
• rám nedoléhá rovnoměrně k ostatním částem dveří,
• se jednotlivé části dveřního okénka uvolňují nebo mají neobvyklou vůli,
• je rám výrazně poškrábaný, zažloutlý nebo jinak esteticky poškozený.

Pokud dveře netěsní, nelze automaticky předpokládat, že je příčinou tento rám. Únik vody může souviset také s poškozeným sklem, těsněním dveří, nesprávným sestavením vnitřního rámu nebo deformací celé dveřní sestavy.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 00743359
• Zkrácené označení: 743359
• Typ dílu: dekorativní rám okénka dveří
• Určení: vybrané pračky s předním plněním
• Umístění: sestava dveří kolem průhledového skla
• Materiál: plast
• Barva: bílá
• Tvar: kruhový rám
• Orientační rozměry: 445 × 445 × 25 mm
• Orientační hmotnost: 303 g
• Obsah balení: 1 samostatný rám

Čísla AP5984701, PS11724739 nebo 4579137 uváděná některými zahraničními prodejci jsou jejich křížové či distribuční identifikátory. Nejedná se o potvrzená starší osmimístná katalogová čísla B/S/H/.

Provedení a rozměry

Díl je vyroben jako jednodílný bílý plastový prstenec. Na vnitřní straně se nacházejí tvarované montážní body, zahloubené otvory pro šrouby a polohovací prvky, které musí přesně navazovat na druhou část dveřní sestavy.

Odborný katalog uvádí následující orientační údaje:

• vnější šířka: přibližně 445 mm,
• vnější délka: přibližně 445 mm,
• výška: přibližně 25 mm,
• hmotnost: přibližně 303 g.

Rozměry slouží pouze jako doplňková kontrola. Dva vzhledově podobné rámy mohou mít jinou rozteč otvorů, odlišné upevňovací výstupky, jiný profil kolem skla nebo jinou návaznost na pant a madlo dveří.

Rám není průhledovým sklem a sám nevytváří vodotěsnou bariéru mezi bubnem a okolím. Utěsnění zajišťuje kompletní správně sestavený systém dveřního skla a příslušných těsnicích částí.

Související díly

Dekorativní rám je pouze jednou částí kompletních dveří pračky. Podle konstrukce konkrétního spotřebiče na něj mohou navazovat zejména:

• vnitřní rám dveřního okénka,
• průhledové sklo dveří,
• pant dveří,
• madlo a mechanismus madla,
• západka dveří,
• upevňovací šrouby,
• manžeta a další těsnicí části plnicího otvoru.

U některých dveřních sestav se jako související rám objevuje díl 00743354. Nelze však předpokládat, že je vhodný pro každou pračku používající rám 00743359. Oba díly je nutné samostatně ověřit podle E‑Nr.

Oficiální katalog Bosch uvádí pro příslušný upevňovací šroub samostatné katalogové číslo 00629155. Jedná se o šroub typu PT s profilem T20 a rozměrem 4,0 × 16 mm. Šrouby nejsou součástí katalogového čísla 00743359 a v případě potřeby se objednávají samostatně.

Součástí dodávky 00743359 nejsou:

• průhledové sklo dveří,
• vnitřní rám okénka,
• pant dveří,
• madlo ani západka,
• zámek dveří,
• těsnění plnicího otvoru,
• kompletní sestavené dveře,
• upevňovací šrouby.

Doporučení k používání a údržbě

Před demontáží dveří nebo jejich rámu pračku vypněte, vytáhněte síťovou zástrčku a uzavřete přívod vody. Dveře při rozebírání položte na rovnou měkkou podložku, aby nedošlo k poškrábání nebo prasknutí skla.

Při výměně doporučujeme:

• před rozebráním zaznamenat původní orientaci všech částí dveří,
• uložit si pořadí a umístění jednotlivých šroubů,
• porovnat nový a původní rám včetně všech otvorů a výstupků,
• zkontrolovat stav skla, vnitřního rámu, pantu a madla,
• usadit sklo bez pnutí a přesně podle polohovacích prvků,
• šrouby utahovat postupně a rovnoměrně,
• nepřetahovat šrouby, protože by mohlo dojít k prasknutí plastových lůžek,
• před spuštěním zkontrolovat plynulé zavírání a zajištění dveří.

Rám čistěte měkkým vlhkým hadříkem a běžným neabrazivním prostředkem. Nepoužívejte drátěnky, rozpouštědla ani agresivní čističe, které by mohly poškodit nebo změnit barvu plastu.

Pokud jsou po sestavení dveře křivé, sklo má vůli nebo západka nezapadá přesně do zámku, pračku nespouštějte a sestavení znovu zkontrolujte.

Kompatibilita a značky

Díl 00743359 je katalogově přiřazován k vybraným pračkám značek:

• Bosch,
• Siemens,
• Balay,
• Constructa,
• Pitsos,
• Profilo,
• Lord.

Odborné katalogy uvádějí velké množství kompatibilních spotřebičů a jejich výrobních variant. Shodná značka, bílá barva ani přibližný průměr dveří však vhodnost rámu nepotvrzují.

Před objednáním porovnejte zejména:

• úplné označení E‑Nr pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00743359,
• bílé provedení původního rámu,
• průměr a profil dveřního okénka,
• počet a rozložení montážních otvorů,
• polohu tvarových výstupků a drážek,
• návaznost na vnitřní rám, pant a madlo dveří.

Různé výrobní indexy stejného základního modelu mohou používat odlišné provedení dveří. Rozhodující je proto vždy úplné E‑Nr včetně indexu, nikoli pouze obchodní název pračky.

Upozornění

Katalogové číslo 00743359 představuje 1 originální bílý plastový dekorativní rám okénka dveří pračky.

Nejedná se o kompletní dveře, průhledové sklo, vnitřní rám, pant, madlo, zámek ani těsnění. Samostatný upevňovací šroub je veden pod katalogovým číslem 00629155.

Rozměry 445 × 445 × 25 mm a hmotnost přibližně 303 g jsou pomocnými kontrolními údaji. Rám neobjednávejte pouze podle rozměrů, bílé barvy nebo podobného vzhledu.

Ve veřejně dostupném oficiálním katalogu nebylo potvrzeno starší nahrazované osmimístné číslo B/S/H/. Zápis 743359 je pouze zkrácenou podobou čísla 00743359.

Před objednáním vždy ověřte kompatibilitu podle úplného E‑Nr pračky. Pokud je poškozeno také sklo, vnitřní rám, pant nebo jiné části dveří, nemusí výměna samotného dekorativního rámu stačit.
