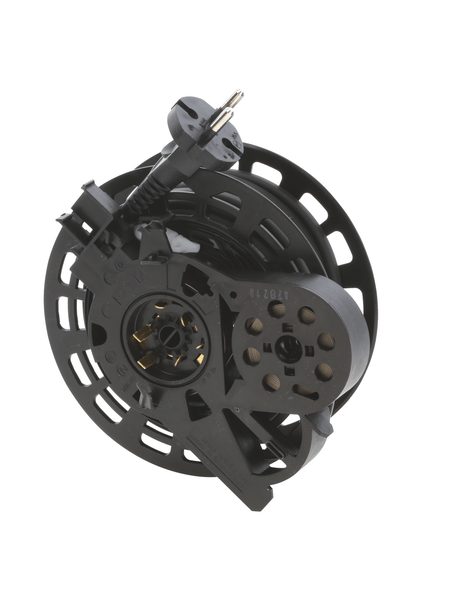

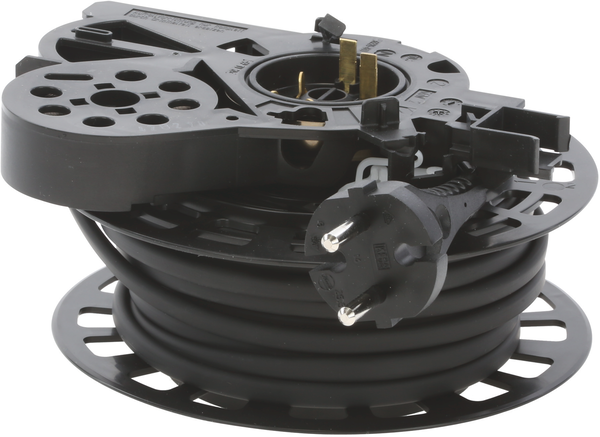

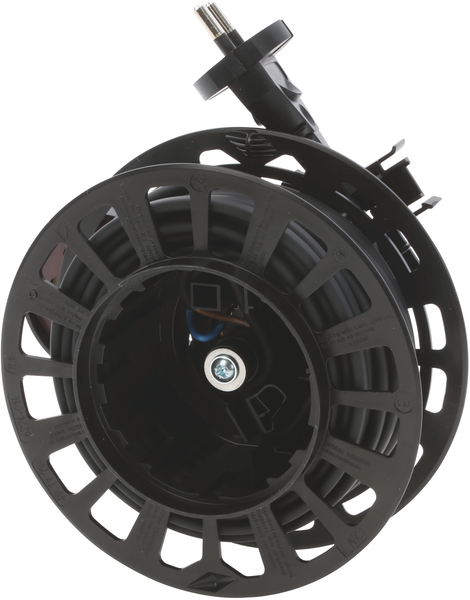

Navíjecí buben síťového kabelu do vysavače Bosch – kabel 7 m

Tento kompletní navíjecí buben síťového kabelu Bosch je originální náhradní díl s katalogovým číslem 00751933. Je určen pro vybrané podlahové vysavače Bosch podle přesného katalogového přiřazení výrobce.

Sestava obsahuje navíjecí mechanismus, černý plochý síťový kabel o délce 7 metrů a evropskou dvoupólovou zástrčku. Kabel má průřez 1 mm².

Díl zajišťuje přívod elektrické energie do vysavače a současně umožňuje kabel po použití automaticky navinout do tělesa spotřebiče.

Aktuální díl 00751933 nahrazuje starší originální čísla Bosch 00495678, 00491751 a 00491670.

K čemu navíjecí buben slouží?

Navíjecí buben je uložen uvnitř tělesa podlahového vysavače. Při přípravě k vysávání umožňuje vytáhnout potřebnou délku kabelu a po skončení práce jej pomocí navíjecího mechanismu uložit zpět do spotřebiče.

Sestava plní několik funkcí:

• přivádí elektrickou energii ze zásuvky do vysavače,
• umožňuje postupné vysunutí síťového kabelu,
• udržuje vytažený kabel v pracovní poloze,
• po aktivaci navíjení stahuje kabel zpět do tělesa,
• chrání uloženou část kabelu před volným pohybem uvnitř vysavače,
• obnovuje původní funkci po poruše kabelu nebo navíjecího mechanismu.

Vlastnosti a základní údaje

• Značka: Bosch
• Katalogové číslo: 00751933
• Zkrácené označení: 751933
• Typ dílu: kompletní navíjecí buben síťového kabelu
• Určení: vybrané podlahové vysavače Bosch
• Délka kabelu: 7 m
• Průřez kabelu: 1 mm²
• Provedení kabelu: plochý
• Barva kabelu a tělesa: černá
• Zástrčka: evropská dvoupólová zástrčka
• Materiál tělesa: plast
• Orientační rozměry: přibližně 145 × 145 × 93 mm
• Orientační hmotnost: přibližně 592 g
• Obsah balení: 1 kompletní kabelový naviják

Rozměry jsou pouze orientační. Podle zvolených měřicích bodů mohou odborné katalogy uvádět mírně odlišné hodnoty, protože sestava obsahuje nepravidelně tvarované upevňovací a připojovací části.

Co obsahuje dodávka?

Katalogové číslo 00751933 označuje kompletní kabelový naviják, nikoli pouze samotný elektrický kabel.

Součástí sestavy je:

• navíjecí buben,
• vnitřní navíjecí mechanismus,
• černý plochý síťový kabel,
• evropská síťová zástrčka,
• elektrické vývody náležející k sestavě.

Montážní šrouby, vnější ovládací tlačítko navíjení, kryt vysavače ani další části elektrické instalace nejsou veřejně potvrzeny jako součást balení.

Nejedná se pouze o náhradní přívodní kabel

Díl 00751933 není volným síťovým kabelem určeným k samostatnému připojení. Kabel je součástí kompletního navíjecího mechanismu.

Pokud je poškozena pouze zástrčka nebo krátká část kabelu, není vhodné sestavu neodborně nastavovat nebo spojovat. Síťový přívod vysavače je při používání opakovaně navíjen, ohýbán a vytahován, takže nesprávně provedená oprava může představovat bezpečnostní riziko.

Kompletní výměna navíjecího mechanismu

Odborné katalogy doporučují tuto navíjecí sestavu vyměňovat jako kompletní celek.

Vnitřní mechanismus obsahuje předepnuté pohyblivé části. Jeho rozebírání může vést k:

• nekontrolovanému uvolnění navíjecího mechanismu,
• nesprávnému předepnutí po opětovném sestavení,
• poškození izolace kabelu,
• nespolehlivému elektrickému kontaktu,
• zablokování nebo příliš prudkému navíjení kabelu.

Poškozený naviják proto není vhodné opravovat provizorním lepením, převíjením, výměnou neoriginální pružiny nebo nastavováním přívodního kabelu.

Kdy je vhodná výměna?

Nový kabelový naviják může být potřeba zejména tehdy, když:

• se kabel přestal automaticky navíjet,
• se navíjí pouze částečně nebo nepravidelně,
• navíjecí mechanismus kabel po vytažení nezajistí,
• kabel nelze vytáhnout z vysavače,
• je plášť kabelu prasklý, proseknutý nebo výrazně odřený,
• je síťová zástrčka poškozená nebo přehřátá,
• vysavač při pohybu kabelu přerušovaně vypíná,
• je z mechanismu slyšet neobvyklé drhnutí nebo praskání,
• je těleso navijáku mechanicky poškozené.

Přerušované vypínání nemusí vždy způsobovat samotný naviják. Příčinou může být také síťový vypínač, motor, ochrana proti přehřátí nebo jiná část vnitřní elektroinstalace.

Kontrola kabelu před použitím

Síťový kabel pravidelně prohlédněte po celé dostupné délce. Zaměřte se zejména na oblast u zástrčky a na místo, kde kabel vstupuje do tělesa vysavače.

Vysavač nepoužívejte, pokud zjistíte:

• odhalené vodiče,
• prasklou nebo porušenou izolaci,
• silně deformovanou zástrčku,
• stopy přehřátí nebo roztavení,
• jiskření při pohybu kabelu,
• zápach po přehřáté elektroinstalaci,
• opakované výpadky napájení.

Poškozený síťový přívod může způsobit úraz elektrickým proudem, zkrat nebo požár.

Nahrazená originální čísla Bosch

Aktuální sestava 00751933 nahrazuje následující starší originální díly:

• 00495678
• 00491751
• 00491670

Starší číslo může být uvedeno na původním dílu, v servisním rozkresu nebo v dokumentaci předchozí opravy. Aktuální provedení může mít proti starší verzi drobné konstrukční nebo vzhledové změny.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek vysavače Bosch a ověřte úplné označení spotřebiče.

Zkontrolujte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00751933,
• případné starší číslo 00495678, 00491751 nebo 00491670,
• délku původního kabelu,
• provedení elektrických vývodů,
• tvar a polohu upevňovacích bodů,
• prostorové uspořádání navijáku uvnitř vysavače.

Podobné navíjecí bubny mohou mít stejnou délku kabelu, ale odlišné konektory, upevnění, vnitřní kontakty nebo směr uložení. Samotný vzhled proto nestačí k potvrzení kompatibility.

Zkrácené označení 751933

V některých katalozích se může objevit číslo 751933. Jde o zkrácený zápis úplného katalogového čísla 00751933 bez počátečních nul.

Zkrácený zápis nepředstavuje jiné provedení dílu.

Montáž a elektrická bezpečnost

Výměna navíjecího bubnu vyžaduje otevření tělesa vysavače a zásah do jeho síťové elektroinstalace. Montáž by proto měla provádět osoba s odpovídající odbornou kvalifikací.

Před zahájením opravy musí být vysavač odpojen od elektrické zásuvky.

Při výměně je nutné zejména:

• zaznamenat původní vedení vodičů,
• správně odpojit elektrické kontakty staré sestavy,
• zkontrolovat stav konektorů a navazující kabeláže,
• umístit nový naviják do správných upevňovacích bodů,
• vést kabel tak, aby nebyl sevřen krytem nebo pohyblivými částmi,
• obnovit elektrické zapojení podle servisní dokumentace,
• zkontrolovat odlehčení tahu a volný pohyb kabelu.

Elektrické vývody nepřipojujte pouze podle barvy nebo polohy vodičů na fotografii. Zapojení musí odpovídat konkrétní výrobní verzi vysavače.

Kontrola po montáži

Před připojením vysavače k elektrické síti ověřte:

• že je naviják pevně upevněn,
• že žádný vodič není přiskřípnutý,
• že kabel lze plynule vytáhnout,
• že navíjení probíhá bez drhnutí,
• že kabel není při navíjení zkroucený,
• že kryt vysavače správně dosedá.

Po odborné montáži musí následovat kontrola elektrické bezpečnosti a funkční zkouška. Při jiskření, přerušovaném napájení, zápachu nebo neobvyklém zahřívání vysavač okamžitě odpojte.

Správné používání kabelu

Kabel vytahujte za jeho plášť v blízkosti zástrčky, nikoli prudkým trhnutím za samotnou zástrčku nebo za konec kabelu.

• Kabel nevytahujte za vyznačenou maximální délku.
• Nepřejíždějte přes něj vysavačem.
• Nepřivírejte jej do dveří.
• Nepokládejte jej na horké povrchy.
• Před navinutím odstraňte smyčky a výrazné překroucení.
• Při navíjení přidržujte zástrčku, aby nekontrolovaně nenarážela do nábytku nebo vysavače.

Kompatibilita

Díl 00751933 je určen pouze pro vybrané podlahové vysavače Bosch s odpovídající konstrukcí kabelového navijáku a elektrického zapojení.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou uváděny.

Kompatibilitu je nutné vždy potvrdit podle úplného označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Díl 00751933 představuje 1 originální kompletní navíjecí buben síťového kabelu Bosch.

Součástí sestavy je černý plochý kabel o délce 7 m, průřezu 1 mm² a evropská dvoupólová zástrčka.

Orientační rozměry sestavy jsou přibližně 145 × 145 × 93 mm a hmotnost kolem 592 g.

Díl nahrazuje starší originální čísla 00495678, 00491751 a 00491670.

Navíjecí mechanismus je určen k výměně jako kompletní celek. Nejedná se pouze o volný přívodní kabel.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. vysavače Bosch. Díl neobjednávejte pouze podle délky kabelu, vzhledu bubnu nebo tvaru zástrčky.
