10005184 Madlo násypky k pračce

Madlo zásuvky dávkovače pračky

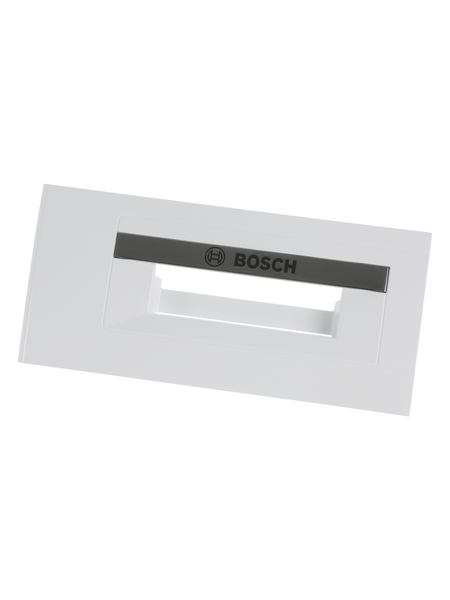

Originální miskové madlo zásuvky dávkovače pracích prostředků B/S/H/ 10005184 je určeno pro vybrané automatické pračky Bosch s odpovídajícím provedením dávkovací zásuvky.

Bílý pohledový díl s integrovaným zapuštěným úchytem se upevňuje na přední část zásuvky dávkovače. Umožňuje zásuvku pohodlně vysunout při doplňování pracího prostředku, aviváže nebo prostředku pro předpírku a následně ji zasunout zpět do pracovní polohy.

Výrobce používá pro tento díl konstrukční označení BO F14 BU. Katalogové číslo 10005184 označuje samostatné madlo nebo pohledový kryt zásuvky, nikoliv kompletní zásuvku ani celé dávkovací těleso.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• miskové madlo zásuvky dávkovače pracích prostředků,
• pohledový přední díl s integrovaným zapuštěným úchytem,
• určený pro vybrané automatické pračky Bosch,
• výrobní označení BO F14 BU,
• umožňuje vysouvání a zasouvání dávkovací zásuvky,
• mechanická součást bez elektrického zapojení,
• plastové provedení,
• světlé až bílé barevné provedení podle katalogového vyobrazení,
• upevnění pomocí integrovaných západek nebo vodicích prvků,
• dodává se jako jeden samostatný katalogový díl,
• nejde o kompletní zásuvku ani celý dávkovač.

Princip fungování

Madlo je upevněno na přední části výsuvné zásuvky dávkovače. Uživatel vloží prsty do zapuštěného úchopového prostoru a tahem směrem ven vysune zásuvku z pevného tělesa dávkovače.

Madlo při používání:

• vytváří pevnou úchopovou plochu,
• přenáší tahovou sílu na tělo zásuvky,
• umožňuje rovnoměrné vysunutí zásuvky po jejích vodicích plochách,
• pomáhá zásuvku opět úplně zasunout,
• zakrývá přední konstrukční část dávkovací zásuvky,
• navazuje na vzhled ovládacího panelu pračky.

Madlo samo neřídí přívod vody ani množství pracího prostředku. Nemá elektrické kontakty, ventil, snímač ani jinou aktivní funkční součást.

Provedení BO F14 BU

Označení BO F14 BU je konstrukční nebo designové označení používané výrobcem pro konkrétní provedení miskového madla.

Označení pomáhá rozlišit díl od jiných pohledově podobných madel, která mohou mít:

• jinou šířku pohledové části,
• odlišnou hloubku zapuštěného úchytu,
• jiné rozmístění upevňovacích západek,
• odlišný tvar horní nebo spodní hrany,
• jiný odstín nebo povrchovou úpravu,
• odlišnou návaznost na ovládací panel,
• jiné provedení značkového označení.

Samotný podobný vzhled proto nestačí k potvrzení kompatibility.

Umístění ve spotřebiči

Madlo se nachází na přední straně zásuvky dávkovače pracích prostředků, zpravidla v horní části předního panelu pračky.

Je spojeno s výsuvnou zásuvkou, která se zasouvá do pevného dávkovacího tělesa uvnitř spotřebiče.

V okolí madla a zásuvky se nacházejí zejména:

• ovládací panel pračky,
• výsuvná zásuvka dávkovače,
• komory pro prací prostředek a aviváž,
• uvolňovací doraz zásuvky,
• boční vodicí plochy,
• pevné horní a spodní těleso dávkovače,
• vodní kanály a trysky dávkovacího systému.

Rozdíl mezi madlem, čelem a zásuvkou

Madlo 10005184 je přední pohledový díl s úchopovým prostorem. Slouží k ručnímu vysouvání a zasouvání zásuvky.

Zásuvka dávkovače je samostatná výsuvná nádoba s několika komorami pro prací prostředek, aviváž a případně prostředek pro předpírku.

Pevné těleso dávkovače je umístěno uvnitř pračky. Obsahuje vodní kanály a prostor, do kterého se zásuvka zasouvá.

Horní část dávkovače rozvádí vodu z napouštěcích ventilů do příslušných komor zásuvky.

Sifonová vložka bývá umístěna v komoře pro aviváž a pomáhá zajistit její úplné vypláchnutí.

Vložka pro tekutý prací prostředek může být samostatným nastavitelným nebo vyjímatelným dílem.

Jednotlivé části dávkovacího systému mají vlastní katalogová čísla a nejsou automaticky součástí balení madla 10005184.

Technická specifikace

• Výrobce: B/S/H/
• Značka spotřebiče: Bosch
• Katalogové číslo: 10005184
• Typ výrobku: miskové madlo zásuvky dávkovače
• Další označení: zapuštěné madlo, čelo dávkovače, kryt zásuvky, rukojeť zásuvky
• Výrobní označení: BO F14 BU
• Typ spotřebiče: automatická pračka
• Umístění: přední část zásuvky dávkovače
• Funkce: ruční vysouvání a zasouvání zásuvky
• Materiál: technický plast
• Barva: světlá až bílá podle katalogového vyobrazení
• Elektrické zapojení: bez elektrického připojení
• Prodejní jednotka: 1 kus

Rozměry madla

Přesná šířka, výška, hloubka a rozteče upevňovacích prvků nejsou ve veřejně dostupných katalogových podkladech k dílu 10005184 spolehlivě uvedeny.

Rozměry balení uváděné některými prodejci nelze považovat za přesné rozměry samotného náhradního dílu.

Při porovnávání s původním madlem zkontrolujte především:

• celkovou šířku pohledové části,
• celkovou výšku madla,
• hloubku zapuštěného úchopu,
• tvar horní a spodní hrany,
• zakřivení přední plochy,
• počet upevňovacích západek,
• polohu jednotlivých západek,
• tvar vodicích výstupků,
• návaznost na původní zásuvku,
• katalogové přiřazení k úplnému E-Nr. pračky.

Podobně široké nebo barevně shodné madlo nemusí pasovat, pokud má jiné umístění západek nebo odlišný profil spojení se zásuvkou.

Materiál a konstrukce

Madlo je vyrobeno z tvarovaného technického plastu. Plastové provedení umožňuje vytvořit pohledovou plochu, zapuštěný úchop i upevňovací prvky jako jeden konstrukční celek.

Konstrukce může zahrnovat zejména:

• přední pohledovou plochu,
• zapuštěný úchopový otvor,
• horní a spodní lem,
• zadní výztužná žebra,
• upevňovací západky,
• vodicí a polohovací výstupky,
• dorazové plochy navazující na zásuvku.

Upevňovací části jsou součástí plastového dílu a při nešetrné demontáži se mohou ulomit. Madlo proto neuvolňujte násilným páčením.

Obsah dodávky

Katalogové číslo 10005184 označuje:

• 1× originální miskové madlo nebo pohledový kryt zásuvky dávkovače.

Součástí katalogového čísla nejsou automaticky:

• kompletní zásuvka dávkovače,
• komory pro prací prostředek a aviváž,
• sifonová vložka,
• vložka pro tekutý prací prostředek,
• horní těleso dávkovače,
• spodní těleso dávkovače,
• napouštěcí ventily,
• vodní hadice,
• spojovací hadice mezi dávkovačem a vanou,
• ovládací panel pračky,
• samostatné montážní šrouby, pokud nejsou součástí skutečného balení.

Před objednáním zkontrolujte, zda je poškozeno pouze madlo, nebo také zásuvka a její protilehlé upevňovací body.

Katalogové označení

Originální objednací číslo:

• 10005184

Výrobní označení:

• BO F14 BU

Ve veřejně dostupných katalogových podkladech nebylo nalezeno spolehlivě potvrzené starší nahrazované číslo ani novější oficiální náhrada.

Na zadní straně plastového dílu mohou být vylisována další výrobní, materiálová nebo formová označení. Takové číslo nemusí být objednacím číslem náhradního dílu.

Pro objednání používejte číslo 10005184 a úplné označení E-Nr. pračky.

Kdy je vhodná výměna?

Výměna madla může být potřebná, pokud:

• je pohledová část prasklá,
• je zapuštěný úchop odlomený,
• jsou poškozené upevňovací západky,
• madlo nedrží na zásuvce,
• při vysouvání se odděluje od zásuvky,
• je některá část madla deformovaná,
• vznikla ostrá lomová hrana,
• zásuvku nelze bezpečně uchopit,
• madlo při manipulaci nadměrně pruží,
• původní díl zcela chybí.

Pokud se nové madlo na zásuvce neudrží, nemusí být vadný nový díl. Poškozené mohou být také otvory, západky nebo vodicí části na samotné dávkovací zásuvce.

Možné příčiny poškození

Madlo se může poškodit zejména:

• prudkým zatažením za jednu stranu,
• šikmým vysouváním zásuvky,
• páčením při demontáži,
• nárazem do otevřené zásuvky,
• pádem vyjmuté zásuvky na tvrdou podlahu,
• zaseknutím zásuvky v zanesených vodicích plochách,
• nesprávným nasazením západek,
• nadměrným tlakem při montáži,
• působením agresivního čisticího prostředku,
• stárnutím a křehnutím plastu.

Pokud se zásuvka obtížně vysouvá, nepoužívejte větší sílu. Nejprve ji vyjměte a vyčistěte její vodicí plochy i prostor pevného dávkovače.

Rozlišení závady madla a dávkovače

Poškozené madlo má obvykle viditelnou prasklinu, ulomený úchop nebo poškozené zadní západky.

Poškozená zásuvka může mít prasklé protilehlé upevnění, deformované komory nebo ulomené boční vedení.

Zanesené vodicí plochy způsobují zvýšený odpor a mohou nové madlo znovu mechanicky přetěžovat.

Znečištěný sifon aviváže může způsobovat zadržování aviváže, ale s funkcí madla přímo nesouvisí.

Zanesené vodní trysky mohou způsobovat nedostatečné vyplachování pracího prostředku.

Vadný napouštěcí ventil může způsobit, že voda do některé komory dávkovače nepřitéká.

Výměna madla odstraní pouze mechanické poškození pohledového a úchopového dílu. Nevyřeší závadu hydraulického systému dávkovače.

Vyjmutí dávkovací zásuvky

Konkrétní způsob vyjmutí se může podle výrobní varianty pračky lišit.

Obvyklý postup:

• pračku vypněte,
• zásuvku vysuňte až k mechanickému dorazu,
• vyhledejte uvolňovací jazýček nebo pružný doraz,
• uvolňovací prvek stiskněte ve směru určeném konstrukcí,
• zásuvku vytáhněte rovně směrem ven,
• nevyklánějte ji násilím do stran,
• při odporu znovu zkontrolujte polohu uvolňovacího prvku.

Uvolňovací prvek bývá často umístěn v oblasti komory pro aviváž.

Demontáž původního madla

• Vyjmutou zásuvku položte na čistou a stabilní pracovní plochu.
• Prohlédněte si zadní stranu madla a polohu všech západek.
• Před demontáží si spojení vyfotografujte.
• Západky uvolňujte postupně, nikoliv všechny silou současně.
• Použijte plastový montážní nástroj nebo tupou pomůcku.
• Nepáčte ostrým šroubovákem přímo o pohledovou plochu.
• Při uvolňování madlo stále přidržujte.
• Zkontrolujte, zda na zásuvce nezůstala odlomená část původní západky.

Studený nebo stářím zkřehlý plast může při ohnutí snadněji prasknout. Postupujte proto pomalu a bez nadměrné síly.

Doporučení k montáži

• Porovnejte nové madlo s původním dílem.
• Zkontrolujte výrobní označení a celkový tvar.
• Porovnejte počet a polohu upevňovacích západek.
• Vyčistěte protilehlé upevňovací body na zásuvce.
• Odstraňte zbytky původního prasklého plastu.
• Nové madlo nasaďte ve správné orientaci.
• Nejprve vložte vodicí nebo pevné části.
• Jednotlivé západky zatlačujte rovnoměrně.
• Nevytvářejte bodový tlak na pohledovou plochu.
• Ověřte úplné zaklapnutí všech montážních bodů.
• Před vložením zásuvky vyzkoušejte pevnost spojení mírným tahem.

Pokud madlo nelze nasadit běžnou silou, neupravujte západky řezáním, broušením ani zahříváním. Znovu ověřte kompatibilitu a stav zásuvky.

Kontrola správné montáže

Po výměně ověřte, že:

• madlo je namontováno ve správné orientaci,
• pohledová plocha rovnoměrně dosedá,
• všechny západky jsou úplně zajištěné,
• mezi madlem a zásuvkou nevznikla nežádoucí mezera,
• madlo se při mírném tahu neuvolňuje,
• zásuvku lze plynule vysunout,
• zásuvku lze úplně zasunout,
• madlo nenaráží do okolního ovládacího panelu,
• při manipulaci nevzniká praskání nebo deformace,
• zásuvka zůstává ve správné pracovní poloze.

První kontrolu proveďte s prázdnou a čistou zásuvkou.

Čištění a údržba

Madlo lze čistit společně se zásuvkou dávkovače pracích prostředků.

Doporučený postup:

• zásuvku vyjměte ze spotřebiče,
• povrch madla otřete měkkým hadříkem,
• použijte vlažnou vodu a jemný běžný čisticí prostředek,
• vyčistěte zapuštěný úchopový prostor,
• odstraňte zbytky pracího prostředku z hran a spojů,
• opláchněte zbytky čisticího prostředku,
• před opětovnou montáží nechte díl oschnout.

Nepoužívejte:

• ocelové drátěnky,
• abrazivní čisticí prášky,
• ostré kovové škrabky,
• aceton, benzín nebo silná rozpouštědla,
• velmi horkou vodu,
• nadměrnou sílu v oblasti upevňovacích západek.

Na vodicí plochy zásuvky ani upevnění madla nenanášejte olej nebo mazací tuk. Mazivo může zachytávat prach a zbytky pracích prostředků.

Čištění prostoru dávkovače

Po vyjmutí zásuvky doporučujeme vyčistit také přístupný prostor pevného dávkovače.

Zkontrolujte zejména:

• boční vodicí plochy,
• vodní otvory v horní části,
• zadní odtokovou oblast,
• zbytky pracího prášku,
• usazeniny aviváže,
• plíseň nebo slizké nečistoty,
• cizí předměty omezující zasunutí zásuvky.

Před čištěním hlubších částí spotřebič odpojte od elektrické sítě. Nestříkejte vodu přímo do ovládacího panelu ani na elektrické součásti.

Prevence dalšího poškození

• Zásuvku vysouvejte tahem ve směru jejího vedení.
• Netahejte pouze za jeden boční okraj madla.
• Při zvýšeném odporu zásuvku nejprve vyjměte a vyčistěte.
• Nenechávejte otevřenou zásuvku vystavenou nárazu.
• Nepokládejte na vysunutou zásuvku žádné předměty.
• Pravidelně odstraňujte zaschlé zbytky pracích prostředků.
• Nepřeplňujte jednotlivé dávkovací komory.
• Při demontáži nepáčte plastové západky nadměrnou silou.
• Zásuvku po čištění nasaďte rovně do vodicích ploch.

Kompatibilita a značky

Madlo zásuvky dávkovače 10005184 je podle ověřených katalogových přiřazení určeno pro vybrané pračky značky:

• Bosch

Některé prodejní katalogy uvádějí obecné označení Bosch Siemens nebo B/S/H/. To může označovat skupinu výrobce nebo společný distribuční systém a samo o sobě nepotvrzuje použití u praček Siemens.

Kompatibilitu proto vždy ověřte podle úplného E-Nr. konkrétního spotřebiče.

Kompatibilita a modelové řady

Díl je podle dostupných katalogových přiřazení používán zejména u vybraných praček Bosch následujících modelových řad:

• Bosch WUQ
• Bosch WUU

V rámci stejné modelové řady mohou být podle země určení, výrobního období, designového provedení a indexu za lomítkem použita různá madla a čela dávkovacích zásuvek.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 10005184,
• výrobní označení BO F14 BU,
• tvar původního madla,
• počet a polohu upevňovacích západek,
• profil zapuštěného úchytu,
• provedení původní dávkovací zásuvky,
• stav protilehlých upevňovacích bodů,
• zda potřebujete pouze madlo, nebo také kompletní zásuvku.

Typový štítek pračky bývá umístěn na vnitřní straně dveří, na rámu plnicího otvoru, za spodní servisní klapkou nebo na zadní straně spotřebiče.

Upozornění

Katalogové číslo 10005184 označuje jedno originální miskové madlo nebo pohledový kryt zásuvky dávkovače pracích prostředků B/S/H/.

Díl má výrobní označení BO F14 BU a je určen pro vybrané automatické pračky Bosch.

Nejde o kompletní dávkovací zásuvku, pevné těleso dávkovače, sifonovou vložku, napouštěcí ventil ani ovládací panel pračky.

Přesné rozměry a případná nahrazovaná katalogová čísla nejsou ve veřejně dostupných podkladech spolehlivě potvrzeny, proto je nelze použít jako hlavní kritérium výběru.

Pokud nové madlo na původní zásuvce nedrží, zkontrolujte stav protilehlých upevňovacích bodů. Poškozená zásuvka může vyžadovat výměnu dalšího samostatného dílu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky včetně výrobního indexu za lomítkem.

Le merci disponibili sono di solito consegnate entro il giorno lavorativo successivo. Le merci disponibili dal fornitore vengono spedite in base alla disponibilità corrente. Vedrai la data di consegna esatta nel carrello.

Puoi restituire i prodotti non utilizzati entro il termine previsto dalla legge. Prima del reso, contattaci per verificare la procedura corretta e la compatibilità del ricambio.
