Sklokeramická spodní deska mikrovlnné trouby

Originální sklokeramická spodní deska B/S/H/ 11006660 je určena pro vybrané vestavné mikrovlnné trouby Bosch, Siemens a Neff s plochým dnem varného prostoru.

Obdélníková deska tvoří pevnou spodní plochu uvnitř mikrovlnné trouby. Na její horní stranu se pokládá nádoba s připravovaným nebo ohřívaným pokrmem.

Katalogové číslo 11006660 neoznačuje kulatý otočný talíř. Deska se během provozu neotáčí a nepoužívá vodicí kolečka ani středový unašeč otočného talíře.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• pevná spodní deska varného prostoru mikrovlnné trouby,
• oficiální označení Glass plate ceramic glass bottom,
• německé označení Glaskeramik Bodenplatte,
• určená pro vybrané vestavné mikrovlnné trouby,
• obdélníkové provedení,
• černá sklokeramická plocha,
• umístění ve spodní části varného prostoru,
• nejde o otočný talíř,
• nejde o varnou desku sporáku,
• nejde o slídový kryt vlnovodu,
• orientační rozměry 345 × 265 × 4 mm,
• orientační hmotnost přibližně 606 g,
• bez elektrického připojení,
• balení obsahuje jeden kus.

Přesné určení výrobku

Díl 11006660 tvoří pevnou spodní plochu uvnitř varného prostoru kompatibilní mikrovlnné trouby.

Po správné montáži:

• vytváří rovnou plochu pro umístění nádoby s pokrmem,
• zakrývá spodní konstrukční část varného prostoru,
• odděluje prostor určený pro potraviny od částí uložených pod deskou,
• usnadňuje otírání spodní části varného prostoru,
• navazuje na okolní nerezové nebo jinak upravené stěny mikrovlnné trouby,
• zůstává během mikrovlnného ohřevu v pevné poloze.

Deska není samostatným elektrickým ani topným prvkem.

Nejde o otočný talíř

U běžné mikrovlnné trouby s otočným systémem se používá kulatý skleněný talíř uložený na vodicím kroužku a středovém unašeči.

Díl 11006660 se od takového talíře zásadně liší:

• má obdélníkový tvar,
• je umístěn jako spodní deska varného prostoru,
• během provozu se neotáčí,
• nemá středové uchycení pro motor otočného talíře,
• nepoužívá plastový unašeč ani kolečkový kroužek,
• je součástí konstrukce mikrovlnné trouby s plochým dnem.

Popis „otočná skleněná deska“, který se objevuje v některých neoficiálních katalozích, není pro díl 11006660 technicky přesný.

Výhody plochého dna

Plochá spodní deska umožňuje využívat varný prostor bez kulatého otočného talíře.

Konstrukce může přinášet zejména:

• rovnou úložnou plochu,
• snadnější umístění hranatých nebo oválných nádob,
• lepší využití šířky varného prostoru,
• absenci kolečkového kroužku a unašeče,
• snadnější otření spodní plochy po běžném znečištění.

Způsob rozložení mikrovlnné energie zajišťuje konstrukce konkrétního spotřebiče. Samotná deska neobsahuje elektromotor ani pohyblivý rozdělovací mechanismus.

Umístění ve spotřebiči

Deska je umístěna vodorovně na úplném dně vnitřního varného prostoru.

Navazuje zejména na:

• zadní stěnu varného prostoru,
• levou a pravou boční stěnu,
• přední spodní okraj u dveří,
• obvodové dosedací nebo těsnicí prvky,
• spodní konstrukční díly mikrovlnné trouby.

Přesný způsob uložení se může podle výrobního indexu spotřebiče lišit.

Rozdíl oproti slídovému krytu vlnovodu

Sklokeramická spodní deska 11006660 tvoří téměř celou spodní plochu varného prostoru.

Slídový nebo keramický kryt vlnovodu bývá podstatně menší a zakrývá otvor, kterým je mikrovlnná energie vedena do varného prostoru.

Kryt vlnovodu může být umístěn:

• na boční stěně,
• na horní stěně,
• v jiné konstrukční části podle typu spotřebiče.

Tyto díly nelze vzájemně zaměňovat.

Rozdíl oproti pečicímu plechu nebo roštu

Deska 11006660 není volitelným příslušenstvím určeným k vyjímání před každým použitím.

Nejde o:

• smaltovaný plech,
• skleněný pekáč,
• kovový rošt,
• grilovací pánev,
• servírovací podnos,
• pracovní desku kuchyňské linky.

Deska je konstrukční součástí vnitřního prostoru kompatibilní mikrovlnné trouby.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 11006660
• Typ výrobku: pevná spodní deska varného prostoru
• Oficiální označení: Glass plate ceramic glass bottom
• Německé označení: Glaskeramik Bodenplatte
• Typ spotřebiče: vestavná mikrovlnná trouba
• Umístění: spodní část varného prostoru
• Tvar: obdélníkový
• Materiál: sklokeramika nebo keramické sklo
• Barva: černá
• Elektrické připojení: ne
• Pohyblivé provedení: ne
• Prodejní jednotka: 1 kus

Rozměry

Odborné katalogy uvádějí orientační rozměry:

• délka 345 mm,
• šířka 265 mm,
• tloušťka přibližně 4 mm.

Orientační hmotnost je uváděna kolem:

• 606 g.

U tvarované desky se může způsob měření mírně lišit podle:

• provedení hran,
• zaoblení rohů,
• povrchového dekoru,
• případného obvodového profilu.

Samotná shoda rozměrů nezaručuje kompatibilitu.

Materiál

Oficiální označení výrobce potvrzuje sklokeramické provedení spodní desky.

Materiál je určen pro podmínky uvnitř kompatibilní mikrovlnné trouby, kde je vystaven:

• opakovanému ohřevu potravin,
• teplu z nádob a pokrmů,
• vodní páře,
• kondenzaci,
• mastnotě a rozlitým tekutinám,
• běžnému mechanickému zatížení vhodnou nádobou.

Přesné chemické složení sklokeramiky ani její výrobní technologie nejsou ve veřejném produktovém listu uvedeny.

Černé provedení

Odborné katalogy uvádějí černou barvu desky.

Nový díl se může od původní desky mírně lišit:

• odstínem černé barvy,
• mírou lesku,
• povrchovým vzorem,
• provedením drobného dekoru,
• viditelností výrobních označení.

Rozdílný vzhled nemusí znamenat nekompatibilitu, pokud výrobce číslo 11006660 přiřazuje k přesnému E-Nr. spotřebiče.

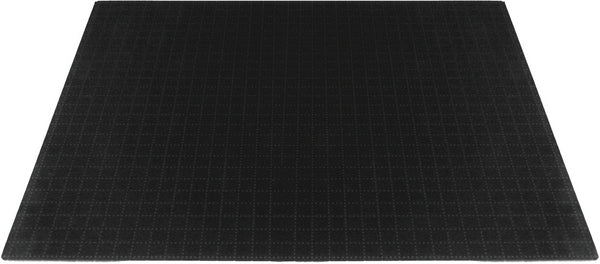

Varianta se čtvercovým dekorem

Odborné katalogy uvádějí, že aktuální deska může podle konkrétního spotřebiče nahradit původní provedení se čtvercovým vzorem nebo dekorem.

To znamená, že:

• nová deska nemusí mít zcela stejný pohledový vzor jako původní díl,
• změna dekoru nemusí ovlivňovat její funkční použití,
• rozhodující je servisní přiřazení podle E-Nr.,
• desku nelze vybírat pouze podle fotografie povrchu.

Obsah dodávky

Katalogové číslo 11006660 označuje:

• 1× originální sklokeramickou spodní desku varného prostoru.

Součástí balení nejsou automaticky:

• obvodová těsnicí nebo gumová lišta,
• upevňovací spony,
• spojovací materiál,
• kovové spodní těleso mikrovlnné trouby,
• slídový nebo keramický kryt vlnovodu,
• dveře mikrovlnné trouby,
• rošt,
• pečicí plech,
• otočný talíř,
• vodicí kolečka,
• středový unašeč.

Před instalací zkontrolujte skutečný obsah dodaného balení a stav všech původních dosedacích a těsnicích částí.

Obvodové těsnění

Podle konstrukce spotřebiče může být kolem desky použita pružná těsnicí nebo dosedací lišta.

Při výměně je nutné zkontrolovat:

• zda těsnění není natržené,
• zda není tepelně deformované,
• zda není ztvrdlé,
• zda správně dosedá po celém obvodu,
• zda nebylo poškozeno při vyjímání staré desky.

Těsnění není možné automaticky považovat za součást balení 11006660.

Katalogové označení

Originální objednací číslo:

• 11006660

V některých neoficiálních databázích se objevuje zápis:

• 110066600

Tento zápis s přidanou nulou není na veřejné produktové stránce výrobce potvrzen jako samostatné starší nebo nové katalogové číslo B/S/H/.

Pro objednání používejte číslo 11006660.

Náhradová čísla

Ve veřejném oficiálním katalogu není u dílu 11006660 uvedeno potvrzené starší nahrazované číslo ani novější náhrada.

Rozdílné provedení povrchového dekoru proto nepovažujte automaticky za změnu katalogového čísla.

Kdy je vhodná výměna?

Výměna spodní desky může být potřebná, pokud:

• je sklokeramika prasklá,
• je deska rozlomená,
• je odštípnutý roh nebo okraj,
• vznikla hluboká trhlina,
• je deska mechanicky deformovaná,
• má ostrou lomovou hranu,
• nedrží v předepsané poloze,
• je povrch poškozen tak, že jej nelze bezpečně čistit,
• původní deska zcela chybí.

Mikrovlnnou troubu s prasklou, uvolněnou nebo chybějící spodní deskou dále nepoužívejte.

Běžné změny, které nemusí vyžadovat výměnu

Výměna nemusí být nutná pouze kvůli:

• lehkým povrchovým šmouhám,
• běžným stopám po nádobách,
• zaschlým zbytkům potravin,
• mírné změně lesku,
• drobným povrchovým škrábancům bez trhliny.

Desku nejprve opatrně vyčistěte a zkontrolujte za dobrého osvětlení.

Jak rozlišit škrábanec a prasklinu?

Povrchový škrábanec bývá mělký a při lehkém přejetí nehtem nemusí vytvářet výraznou hranu.

Prasklina může:

• procházet hlouběji materiálem,
• pokračovat od okraje desky,
• měnit vzhled při pohledu z různých úhlů,
• vytvářet pohyb mezi dvěma částmi,
• postupně se prodlužovat.

Při pochybnostech spotřebič nepoužívejte a nechte desku posoudit odborným servisem.

Možné příčiny poškození

Sklokeramická deska se může poškodit zejména:

• pádem těžké nádoby,
• nárazem ostrého předmětu,
• prudkým položením nádoby,
• bodovým zatížením malou tvrdou hranou,
• páčením při demontáži,
• nesprávným uložením bez obvodové podpory,
• přiskřípnutím nečistoty mezi deskou a dosedací plochou,
• prudkou změnou teploty,
• použitím konstrukčně neodpovídajícího dílu,
• nárazem během přepravy spotřebiče.

Kontrola okolních částí

Před objednáním nebo montáží zkontrolujte také:

• obvodovou dosedací plochu,
• případnou gumovou těsnicí lištu,
• upevňovací spony nebo dorazy,
• přední hranu varného prostoru,
• stav spodní kovové konstrukce,
• zda pod deskou nejsou střepy nebo zbytky potravin,
• zda nevzniklo další poškození po nárazu.

Nová deska nesmí být namontována na deformovaný nebo znečištěný podklad.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. mikrovlnné trouby,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 11006660,
• obdélníkové provedení původní desky,
• rozměry přibližně 345 × 265 mm,
• tloušťku přibližně 4 mm,
• černé sklokeramické provedení,
• tvar rohů a hran,
• provedení obvodového těsnění,
• zda potřebujete spodní desku, nikoliv menší kryt vlnovodu.

Bezpečnost mikrovlnné trouby

Mikrovlnná trouba obsahuje vysokonapěťové součásti, které mohou zůstat nebezpečné i po odpojení spotřebiče od elektrické sítě.

Při opravě:

• vždy odpojte spotřebič od napájení,
• neodstraňujte vnější kryt bez potřebné kvalifikace,
• nedotýkejte se magnetronu, kondenzátoru ani vysokonapěťového vedení,
• neupravujte konstrukci varného prostoru,
• nevrtejte do kovových ani sklokeramických částí,
• nepoužívejte spotřebič s neúplně sestaveným vnitřním prostorem.

Vyžaduje-li výměna přístup pod varný prostor nebo demontáž vnějšího krytu, musí opravu provést kvalifikovaný servisní technik.

Demontáž poškozené desky

Přesný postup závisí na výrobním provedení mikrovlnné trouby.

Obecně je nutné:

• spotřebič vypnout,
• odpojit síťovou vidlici nebo příslušný jistič,
• počkat na úplné vychladnutí varného prostoru,
• odstranit všechny nádoby a příslušenství,
• použít ochranné rukavice při manipulaci s prasklým sklem,
• desku uvolňovat rovnoměrně bez kroucení,
• chránit obvodovou lištu před proříznutím,
• odstranit všechny drobné střepy.

Prasklou desku nezvedejte pouze za jeden roh.

Doporučení k montáži

• Porovnejte nový díl s původní deskou.
• Zkontrolujte rozměry a tvar všech hran.
• Vyčistěte dosedací plochu.
• Odstraňte střepy a tvrdé nečistoty.
• Zkontrolujte obvodové těsnění.
• Desku uchopte oběma rukama.
• Vkládejte ji bez kroucení a bodového tlaku.
• Uložte ji do správné polohy po celém obvodu.
• Zkontrolujte rovnoměrnou spáru.
• Nepoužívejte lepidlo nebo tmel, který není předepsán výrobcem.

Desku neupravujte broušením, řezáním nebo vrtáním.

Kontrola po montáži

Před uvedením do provozu ověřte, že:

• deska leží rovně,
• žádný roh není nadzvednutý,
• deska se při mírném tlaku nepohybuje,
• obvodové těsnění není vytažené nebo přiskřípnuté,
• ve varné komoře nezůstaly střepy,
• na desce není montážní nářadí,
• dveře lze bez překážky zavřít,
• vnitřní povrch není jinak poškozen.

První funkční zkouška

Po správné montáži lze provést krátkou zkoušku podle návodu spotřebiče.

Při zkoušce:

• použijte vhodnou nádobu určenou pro mikrovlnné trouby,
• nevkládejte do prázdného spotřebiče kovové předměty,
• spotřebič nespouštějte naprázdno,
• sledujte neobvyklé jiskření, praskání nebo zápach,
• při neobvyklém projevu spotřebič ihned vypněte.

Samotná výměna spodní desky neřeší závadu magnetronu, invertoru, ventilátoru, dveřního zámku ani řídicí elektroniky.

Čištění desky

Spodní desku čistěte až po vychladnutí spotřebiče.

Doporučený postup:

• odstraňte volné drobky měkkým hadříkem,
• použijte měkkou houbičku nebo utěrku,
• povrch otřete teplou vodou s malým množstvím jemného prostředku,
• zaschlé nečistoty nejprve nechte změknout,
• zbytky čisticího prostředku setřete čistou vodou,
• desku vytřete do sucha.

Zabraňte zatékání velkého množství vody do spár kolem desky.

Odstranění silnějšího znečištění

Na zaschlé zbytky potravin:

• položte na znečištěné místo navlhčenou měkkou utěrku,
• nechte nečistotu krátce změknout,
• setřete ji bez nadměrného tlaku,
• postup podle potřeby opakujte.

Nesnažte se tvrdé nečistoty odstranit úderem nebo páčením.

Nevhodné způsoby čištění

Nepoužívejte:

• ocelovou drátěnku,
• abrazivní čisticí prášky,
• ostrý nůž,
• kovovou škrabku bez výslovného povolení výrobce,
• čističe s agresivními rozpouštědly,
• silně zásadité přípravky,
• parní čistič,
• velké množství vody nalité přímo na desku.

Nesprávné čištění může povrch poškrábat nebo poškodit obvodové těsnění.

Prevence poškození

• Nepokládejte nádoby na desku prudkým pohybem.
• Nepoužívejte prasklé nádoby.
• Nevkládejte do mikrovlnné trouby nevhodné kovové předměty.
• Rozlité potraviny odstraňte po vychladnutí.
• Nepoužívejte desku jako prkénko na krájení.
• Neklepejte o povrch příborem.
• Neskladujte v mikrovlnné troubě těžké předměty.
• Při stěhování spotřebiče zajistěte jeho vnitřní části.
• Po silném nárazu zkontrolujte celou plochu a okraje.

Kompatibilita a značky

Sklokeramická spodní deska 11006660 je podle oficiálních produktových stránek a odborných katalogových přiřazení používána u vybraných mikrovlnných trub značek:

• Bosch
• Siemens
• Neff

Pro jiné značky skupiny B/S/H/ není použití dílu veřejnými katalogovými přiřazeními dostatečně spolehlivě potvrzeno.

Kompatibilita a modelové řady Bosch

Díl je katalogově doložen zejména pro vybrané vestavné mikrovlnné trouby řad:

• Bosch BEL634
• Bosch BER634
• Bosch BFL634
• Bosch BFR634

Řady s označením L nebo R mohou podle provedení označovat rozdílnou stranu otevírání dveří. Spodní deska přesto musí být vždy potvrzena podle konkrétního výrobního indexu.

Kompatibilita a modelové řady Siemens

Díl je katalogově doložen zejména pro vybrané vestavné mikrovlnné trouby řad:

• Siemens BE634
• Siemens BF634

V rámci těchto řad existují varianty s odlišným barevným provedením, stranou otevírání dveří a výrobním indexem.

Kompatibilita a modelové řady Neff

Díl je katalogově doložen zejména pro vybrané vestavné mikrovlnné trouby řad:

• Neff C17GR
• Neff C17WR

Uvedení modelové řady neznamená kompatibilitu se všemi spotřebiči, které začínají stejnými písmeny.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. mikrovlnné trouby,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 11006660,
• rozměry původní desky,
• tvar všech čtyř rohů,
• černé sklokeramické provedení,
• způsob uložení desky,
• stav obvodového těsnění,
• zda spotřebič používá pevné ploché dno, nikoliv otočný talíř.

Typový štítek vestavné mikrovlnné trouby bývá umístěn na rámu varného prostoru a je viditelný po otevření dveří.

Upozornění před objednáním

Katalogové číslo 11006660 označuje jednu originální černou sklokeramickou spodní desku varného prostoru vybraných vestavných mikrovlnných trub Bosch, Siemens a Neff.

Oficiální označení výrobce je Glass plate ceramic glass bottom nebo Glaskeramik Bodenplatte.

Nejde o kulatý otočný talíř. Deska má obdélníkový tvar a během provozu zůstává v pevné poloze.

Odborné katalogy uvádějí rozměry přibližně 345 × 265 × 4 mm a hmotnost kolem 606 g.

Aktuální deska může podle katalogového přiřazení nahradit vzhledovou variantu se čtvercovým vzorem nebo dekorem.

Balení obsahuje pouze jednu sklokeramickou desku. Obvodové těsnění, montážní prvky, kryt vlnovodu, rošt ani jiné příslušenství nejsou automaticky součástí dodávky.

Ve veřejném oficiálním katalogu není uvedeno potvrzené starší ani novější náhradové číslo. Zápis 110066600 používaný některými neoficiálními databázemi nepovažujte bez dalšího ověření za samostatné katalogové číslo B/S/H/.

Prasklou, uvolněnou nebo chybějící desku dále nepoužívejte. Vyžaduje-li výměna otevření vnějšího krytu nebo zásah do konstrukce mikrovlnné trouby, musí opravu provést odborný servis.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. spotřebiče včetně výrobního indexu za lomítkem.

Le merci disponibili sono di solito consegnate entro il giorno lavorativo successivo. Le merci disponibili dal fornitore vengono spedite in base alla disponibilità corrente. Vedrai la data di consegna esatta nel carrello.

Puoi restituire i prodotti non utilizzati entro il termine previsto dalla legge. Prima del reso, contattaci per verificare la procedura corretta e la compatibilità del ricambio.
