Kompletní dveře k sušičce

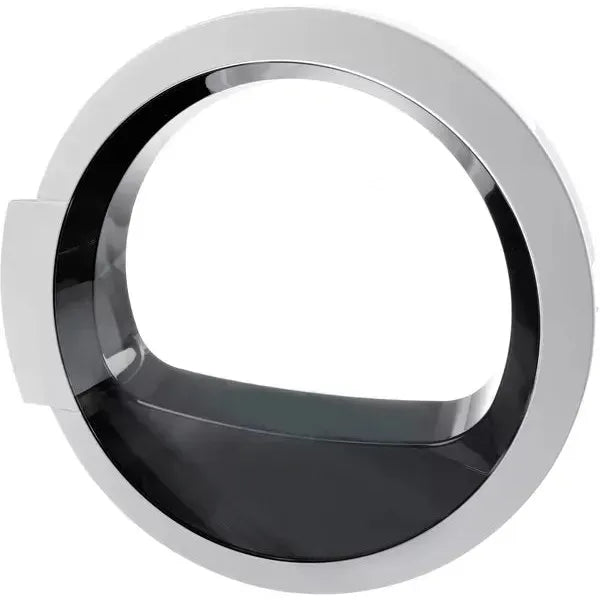

Originální kompletní dveře Bosch Siemens 11012071 jsou náhradní dveřní sestava určená pro vybrané sušičky prádla. Nejedná se pouze o samostatné sklo nebo plastový dveřní kruh, ale o sestavený celek s vnitřní a vnější částí dveří, skleněným oknem, madlem, navařeným závěsem a zavíracím hákem.

Dveře uzavírají plnicí otvor sušičky a zavírací hák zapadá do odpovídajícího dveřního zámku spotřebiče. Vhodnost kompletní sestavy je nutné vždy ověřit podle přesného označení E-Nr. a výrobního indexu sušičky.

K čemu dveře slouží?

Dveřní sestava umožňuje otevírání a uzavírání plnicího otvoru bubnu. Skleněné okno odděluje vnitřní prostor sušičky od okolí, závěs vede pohyb dveří a zavírací hák zajišťuje mechanické spojení s dveřním zámkem.

U katalogově kompatibilní sušičky dveře zejména:

• uzavírají plnicí otvor bubnu,
• umožňují vkládání a vyjímání prádla,
• drží skleněné okno ve správné poloze,
• otáčejí se na navařeném dveřním závěsu,
• pomocí háku zapadají do odpovídajícího dveřního zámku,
• nahrazují poškozenou kompletní původní dveřní sestavu.

Elektrický dveřní zámek a bezpečnostní spínač jsou navazujícími částmi sušičky. Nejsou funkcí samotného dveřního háku.

Kdy je vhodná výměna?

Výměna kompletních dveří může být vhodná zejména tehdy, pokud:

• je dveřní sklo prasklé nebo jinak poškozené,
• je prasklý vnitřní nebo vnější dveřní kruh,
• je poškozené nebo odlomené madlo,
• je deformovaný závěs a dveře nedrží ve správné poloze,
• je zlomený zavírací hák,
• dveře nelze správně zavřít nebo zajistit,
• mají dveře nadměrnou vůli nebo při zavírání zachytávají o přední část sušičky,
• se jednotlivé části dveřní sestavy oddělují.

Pokud dveře nedrží zavřené, nemusí být poškozena pouze dveřní sestava. Zkontrolujte také zámek dveří, upevnění závěsu, protikus háku a stav navazujících částí čelního panelu.

Vlastnosti a základní údaje

• Značka: Bosch, Siemens
• Katalogové číslo: 11012071
• Typ dílu: kompletní dveřní sestava
• Určení: vybrané sušičky prádla
• Provedení: dveře se skleněným oknem
• Závěs: součást sestavy, navařené provedení
• Zavírací hák: součást sestavy
• Madlo: součást sestavy
• Barevné provedení: bílá a černá
• Materiálové provedení: plastové, skleněné a kovové části
• Orientační rozměry: 500 × 478 × 106 mm
• Orientační hmotnost: 4,326 kg
• Obsah balení: 1 kompletní dveřní sestava

Provedení a rozměry

Dveře jsou sestaveny z plastových vnitřních a vnějších částí, skleněného dveřního okna a kovových mechanických prvků. Barevné provedení kombinuje bílou a černou.

Orientační rozměry celé sestavy činí přibližně 500 × 478 × 106 mm. Hmotnost je přibližně 4 326 g, tedy 4,326 kg.

Rozměry jsou pouze pomocným kontrolním údajem. Rozhodující je také umístění závěsu, tvar zavíracího háku, konstrukce dveřních kruhů a návaznost na otvor v čelním panelu sušičky.

Co obsahuje kompletní sestava?

Podle odborných katalogů dveřní sestava 11012071 obsahuje:

• vnější část dveří,
• vnitřní část dveří,
• skleněné dveřní okno,
• přední kryt dveřního okna,
• vnější dveřní kruh,
• madlo,
• navařený dveřní závěs,
• zavírací hák.

V sestavě jsou mimo jiné uváděny také následující díly:

• 00747800: vnější dveřní kruh,
• 00746644: přední kryt dveřního okna.

Tyto díly jsou zde uvedeny jako součást kompletní sestavy 11012071. Před samostatným objednáním některého z nich vždy zkontrolujte aktuální katalogové přiřazení.

Co není součástí dveří?

Kompletní dveřní sestava není celým zavíracím systémem sušičky. Součástí dodávky podle veřejných podkladů nejsou:

• elektrický dveřní zámek umístěný v tělese sušičky,
• bezpečnostní spínač dveří,
• čelní panel sušičky,
• ovládací panel,
• buben sušičky,
• motorová ani elektronická část spotřebiče.

Dodávka samostatných upevňovacích šroubů nebyla ve veřejných produktových podkladech potvrzena. Před montáží proto zkontrolujte původní upevňovací materiál a požadavky servisní dokumentace.

Nejedná se pouze o dveřní sklo

Přestože oficiální katalog používá také označení odpovídající dveřnímu oknu, kód 11012071 představuje kompletní dveře, nikoli samotné sklo.

Pokud je poškozeno pouze skleněné okno, dveřní kruh, kryt nebo madlo, může pro některé modely existovat samostatný náhradní díl. Jeho dostupnost a katalogové číslo je nutné ověřit podle E-Nr. sušičky.

Nejedná se o dveře k pračce

Díl 11012071 je odbornými katalogy přiřazen k sušičkám prádla. Nelze jej automaticky použít jako dveře k pračce, i když mohou mít dveře obou spotřebičů podobný průměr a barevné provedení.

Dveře praček používají jinou konstrukci, jiné těsnění a odlišné mechanické i bezpečnostní připojení.

Nahrazuje starší katalogová čísla

Evropský katalog výrobce potvrzuje, že číslo 11012071 nahrazuje starší díly:

• 11010305,
• 00747802.

V katalogu výrobce pro americký trh jsou navíc uvedena čísla:

• 11012072,
• 11010645,
• 00747935.

Katalogové přiřazení se může lišit podle trhu a výrobní varianty spotřebiče. Při náhradě staršího čísla proto vždy ověřte úplné E-Nr. konkrétní sušičky.

Související díly

Kompletní dveře mechanicky navazují zejména na:

• dveřní zámek a bezpečnostní spínač,
• protikus zavíracího háku,
• upevňovací body závěsu v čelním panelu,
• okraj plnicího otvoru,
• těsnicí a vodicí části kolem otvoru bubnu.

Pokud jsou poškozeny upevňovací body v čelním panelu nebo elektrický dveřní zámek, nemusí výměna samotné dveřní sestavy závadu odstranit.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek sušičky a zkontrolujte úplné označení spotřebiče.

Porovnejte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 11012071,
• případné původní katalogové číslo dveří,
• bílé a černé barevné provedení,
• orientační rozměry 500 × 478 × 106 mm,
• umístění a tvar dveřního závěsu,
• polohu zavíracího háku,
• tvar madla a dveřních kruhů,
• provedení skleněného okna.

Samotný průměr, barevná kombinace nebo podobný vzhled kompatibilitu nepotvrzují. Podobné dveře mohou používat jiný závěs, zavírací hák nebo vnitřní profil.

Výměna kompletních dveří

Před zahájením práce sušičku vypněte, vytáhněte síťovou zástrčku a nechte spotřebič vychladnout.

Obecný postup může zahrnovat:

• úplné otevření původních dveří,
• zajištění dveří proti pádu,
• uvolnění upevnění závěsu na čelním panelu,
• sejmutí původní dveřní sestavy,
• porovnání závěsu, háku a rozměrů nové sestavy,
• nasazení nových dveří do původních upevňovacích bodů,
• rovnoměrné dotažení upevnění,
• kontrolu polohy dveří a funkce zavíracího háku.

Dveřní sestava váží přibližně 4,3 kg a obsahuje sklo. Při montáži ji proto bezpečně podepřete. Vhodná může být pomoc druhé osoby.

Přesný způsob upevnění se může podle modelu lišit. Pokud nemáte potřebné zkušenosti nebo servisní podklady, svěřte výměnu odbornému servisu.

Kontrola po výměně

Před připojením sušičky k elektrické síti ověřte:

• že je závěs pevně uchycený,
• že dveře nemají nadměrnou svislou ani boční vůli,
• že se otevírají a zavírají bez zachytávání,
• že zavírací hák správně zapadá do zámku,
• že dveře leží rovnoměrně vůči čelnímu panelu,
• že sklo ani plastové části nejsou po montáži namáhány nebo zkříženy.

Pokud je k zavření nutná nadměrná síla, dveře se samovolně otevírají nebo hák nezapadá do zámku, sušičku nespouštějte a montáž znovu zkontrolujte.

Bezpečné používání

• Nepoužívejte sušičku s prasklým nebo uvolněným dveřním sklem.
• Nezavírejte dveře násilím a nezatěžujte je zavěšeným prádlem.
• Nesedejte si na otevřené dveře ani je nepoužívejte jako odkládací plochu.
• Nevkládejte předměty mezi zavírací hák a dveřní zámek.
• Poškozený hák nebo deformovaný závěs neupravujte nahříváním či ohýbáním.
• Před montáží nebo kontrolou upevnění vždy odpojte sušičku od elektrické sítě.
• Při manipulaci chraňte skleněné okno před nárazem a položením na tvrdý nerovný povrch.

Čištění a údržba

Dveřní sklo a plastové části čistěte měkkým vlhkým hadříkem. Po čištění povrch osušte.

Nepoužívejte abrazivní houbičky, ostré škrabky ani agresivní rozpouštědlové prostředky. Mohly by poškrábat sklo, poškodit plastové části nebo narušit jejich povrch.

Pravidelně kontrolujte prostor kolem zavíracího háku a závěsu. Zachycené textilní nečistoty odstraňujte pouze při vypnutém a odpojeném spotřebiči.

Kompatibilita a značky

Díl 11012071 je určen pro vybrané sušičky prádla Bosch a Siemens. Veřejné odborné katalogy uvádějí stovky přiřazených výrobních variant, nelze jej však považovat za univerzální dveře pro všechny sušičky těchto značek.

Kompatibilitu vždy potvrďte podle úplného E-Nr. a výrobního indexu uvedeného za lomítkem.

Žádné konkrétní modelové řady zde nejsou vypisovány, protože vhodnost se může lišit i mezi jednotlivými výrobními indexy stejného základního modelu.

Upozornění před objednáním

Díl 11012071 představuje 1 originální kompletní dveřní sestavu k vybraným sušičkám Bosch a Siemens.

Sestava obsahuje vnitřní a vnější část dveří, skleněné okno, madlo, navařený závěs a zavírací hák. Nejedná se pouze o samostatné dveřní sklo nebo plastový kruh.

Orientační rozměry činí 500 × 478 × 106 mm a hmotnost přibližně 4,326 kg. Barevné provedení kombinuje bílou a černou.

Evropský katalog potvrzuje nahrazení čísel 11010305 a 00747802. Další nahrazovaná čísla uvedená v mimoevropských katalozích je nutné posuzovat podle konkrétního trhu a E-Nr. spotřebiče.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. sušičky. Dveře neobjednávejte pouze podle fotografie, barevného provedení nebo přibližného průměru.
