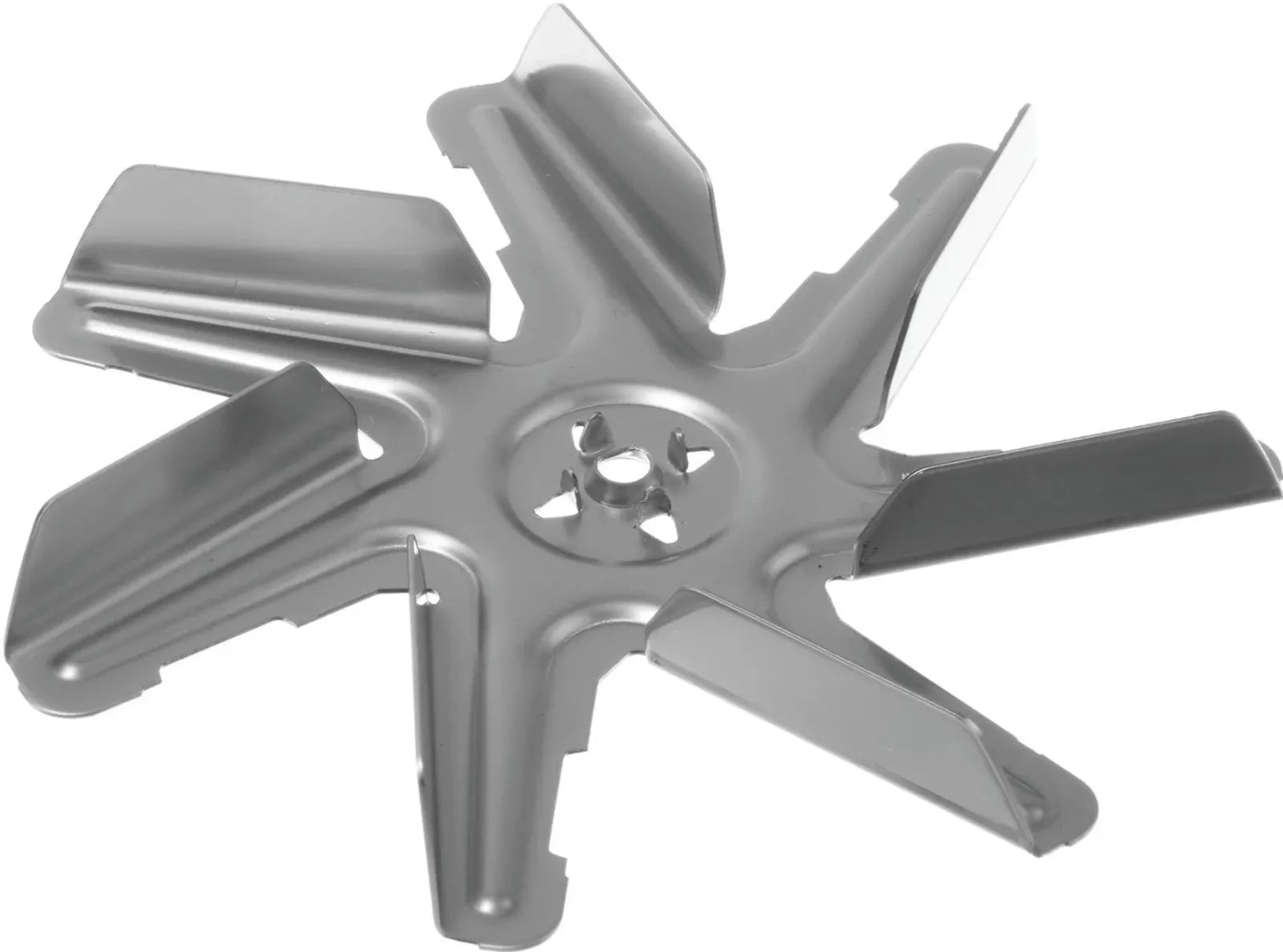

Vrtule horkovzdušného ventilátoru do trouby

Originální vrtule horkovzdušného ventilátoru B/S/H/ 11022060 je určena pro vybrané trouby, vestavné trouby a sporáky Bosch a Siemens o standardní šířce 60 cm.

Nerezové oběžné kolo se upevňuje na hřídel motoru ventilátoru v zadní části pečicího prostoru. Při provozu horkovzdušných programů zajišťuje cirkulaci ohřátého vzduchu a jeho rovnoměrnější rozvádění uvnitř trouby.

Díl je vyroben z nerezové oceli 1.4404, která je vhodná pro dlouhodobé použití v prostředí s vysokou teplotou, párou a mastnotou.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• vrtule zadního horkovzdušného ventilátoru trouby,
• určena pro vybrané spotřebiče o šířce 60 cm,
• sedmilopatkové provedení,
• průměr přibližně 148 až 150 mm,
• nerezová ocel 1.4404,
• stříbrné kovové provedení,
• určena pro cirkulaci horkého vzduchu v pečicím prostoru,
• nahrazuje starší vrtuli 11022059,
• dodává se jako jeden samostatný díl.

Funkce vrtule ventilátoru

Motor horkovzdušného ventilátoru otáčí vrtulí, která nasává a rozvádí vzduch v zadní části pečicího prostoru.

Správně fungující vrtule pomáhá:

• zajišťovat cirkulaci horkého vzduchu,
• rovnoměrněji rozdělovat teplotu v pečicím prostoru,
• omezovat výrazné teplotní rozdíly mezi jednotlivými úrovněmi trouby,
• podporovat rovnoměrné pečení a zhnědnutí pokrmů,
• využívat programy horkého vzduchu a ventilovaného pečení,
• účinně předávat teplo od kruhového topného tělesa do prostoru trouby.

Vrtule spolupracuje s motorem ventilátoru, kruhovým topným tělesem, zadním krytem ventilátoru a řídicím systémem trouby.

Sedmilopatkové provedení

Vrtule má sedm tvarovaných kovových lopatek. Jejich úhel, délka a zakřivení jsou navrženy tak, aby při správném směru a rychlosti otáčení vytvářely požadované proudění vzduchu.

Přesný tvar lopatek ovlivňuje:

• množství cirkulujícího vzduchu,
• směr proudění,
• rovnoměrnost rozvodu tepla,
• hluk a vibrace ventilátoru,
• zatížení motoru ventilátoru.

Vrtule podobného průměru nemusí být vhodnou náhradou, pokud má jiný počet lopatek, opačné zakřivení, jiný středový otvor nebo odlišné vyvážení.

Nerezová ocel 1.4404

Výrobce uvádí materiálové označení 1.4404. Jde o korozivzdornou nerezovou ocel používanou v prostředí vystaveném zvýšeným teplotám, páře a potravinovým výparům.

Nerezové provedení nabízí:

• dobrou tepelnou odolnost,
• odolnost proti běžné provozní vlhkosti,
• pevnost při vysokých otáčkách,
• tvarovou stabilitu,
• snadnější odstranění běžných mastných usazenin.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 11022060
• Zkrácené označení: 1022060
• Typ dílu: vrtule horkovzdušného ventilátoru
• Další označení: oběžné kolo, turbínové kolo, lopatka ventilátoru nebo fan blade
• Určení: vybrané trouby a sporáky o šířce 60 cm
• Materiál: nerezová ocel 1.4404
• Barva: stříbrná / nerezová
• Počet lopatek: 7
• Průměr: přibližně 148 až 150 mm
• Výška: přibližně 19 mm
• Průměr středového otvoru: přibližně 7 mm
• Orientační hmotnost: přibližně 88 g
• Montážní poloha: zadní část pečicího prostoru
• Prodejní jednotka: 1 kus

Rozměry

Odborné katalogy uvádějí přibližné rozměry:

• průměr vrtule: 148 až 150 mm,
• celková výška: přibližně 19 mm,
• středový otvor: přibližně 7 mm.

Rozměry mohou být v jednotlivých katalozích zaokrouhleny. Při porovnávání s původním dílem je nutné zkontrolovat také:

• počet a orientaci lopatek,
• tvar středové části,
• průměr a provedení otvoru pro hřídel,
• hloubku prolisu,
• způsob upevnění na motor ventilátoru.

Nahrazované katalogové číslo

Aktuální vrtule 11022060 nahrazuje starší katalogové číslo:

• 11022059

Na původním dílu, servisním rozkresu nebo starším dokladu proto může být uvedeno číslo 11022059.

Aktuální náhradní provedení se může od starší vrtule mírně lišit tvarem vnějšího okraje nebo prolisem. Rozhodující je oficiální náhradový vztah výrobce a kompatibilita s konkrétním spotřebičem.

Součást horkovzdušného systému

Vrtule 11022060 je samostatně vyměnitelnou částí horkovzdušného ventilátoru.

V některých konstrukcích se používá také jako součást kompletních ventilátorových sestav vedených například pod katalogovými čísly:

• 12030997
• 12045178

Pokud je motor ventilátoru funkční a poškozena je pouze vrtule, lze podle katalogového přiřazení vyměnit samotné oběžné kolo.

Kdy může být potřeba výměna?

Výměna vrtule může být vhodná zejména tehdy, když:

• je některá lopatka ohnutá nebo deformovaná,
• je vrtule prasklá v okolí středového otvoru,
• se při provozu dotýká zadního krytu,
• ventilátor vydává kovové drnčení nebo klepání,
• se při vyšších otáčkách objevují výrazné vibrace,
• je středový otvor opotřebený,
• vrtule není pevně spojena s hřídelí motoru,
• je povrch výrazně zkorodovaný nebo mechanicky poškozený,
• je proudění vzduchu v troubě zřetelně omezené.

Typické projevy poškozené vrtule

• neobvyklý hluk při zapnutí horkovzdušného programu,
• kovové škrábání ze zadní části trouby,
• vibrace nebo dunění ventilátoru,
• nerovnoměrné pečení,
• slabší cirkulace vzduchu,
• rozdílné výsledky pečení mezi jednotlivými úrovněmi,
• viditelně pomalé nebo nepravidelné otáčení vrtule.

Podobné projevy mohou způsobovat také opotřebená ložiska motoru ventilátoru, uvolněný upevňovací prvek, deformovaný zadní kryt nebo cizí předmět v prostoru ventilátoru.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. trouby nebo sporáku,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 11022060,
• případné původní číslo 11022059,
• průměr původní vrtule,
• počet a zakřivení lopatek,
• provedení středového otvoru,
• stav motoru ventilátoru a upevňovacího prvku.

Vrtuli nevybírejte pouze podle přibližného průměru. Odlišné provedení lopatek může vytvářet nesprávný směr proudění a způsobovat nadměrné zatížení motoru.

Doporučení k montáži

• Před opravou troubu úplně odpojte od elektrické sítě.
• U pevně připojeného spotřebiče vypněte příslušný jistič.
• Vyčkejte, až pečicí prostor a topná tělesa zcela vychladnou.
• Demontujte zadní vnitřní kryt ventilátoru podle konstrukce trouby.
• Před povolením upevňovacího prvku zajistěte hřídel motoru proti protočení.
• Ověřte směr povolování podle servisních pokynů konkrétního spotřebiče.
• Novou vrtuli nasaďte rovně a bez deformace středového otvoru.
• Zkontrolujte dostatečnou vzdálenost od zadního krytu a topného tělesa.
• Po montáži vrtuli opatrně protočte rukou a ověřte volný pohyb.

Hrany kovových lopatek mohou být ostré. Při manipulaci doporučujeme použít ochranné rukavice.

Kontrola po montáži

Po instalaci zkontrolujte:

• pevné usazení vrtule na hřídeli,
• rovnoměrnou vzdálenost od zadního krytu,
• volné otáčení bez drhnutí,
• nepřítomnost nadměrné boční vůle,
• správné upevnění krytu ventilátoru,
• klidný chod při spuštění horkovzdušného programu.

Při prvním zkušebním provozu troubu spusťte bez vloženého pokrmu a sledujte, zda ventilátor pracuje plynule, bez kovových zvuků a výrazných vibrací.

Čištění a údržba

Mastnota a zbytky potravin mohou postupně ulpívat na lopatkách a narušovat vyvážení vrtule.

Pro šetrné čištění:

• nechte troubu zcela vychladnout,
• odpojte spotřebič od elektrické sítě,
• použijte měkký vlhký hadřík,
• silnější mastnotu odstraňte jemným prostředkem určeným pro vnitřní prostor trouby,
• vyčistěte všechny lopatky rovnoměrně,
• po čištění povrch důkladně osušte.

Vrtuli neupravujte ohýbáním lopatek, vrtáním středového otvoru ani broušením povrchu. Změna tvaru nebo hmotnosti jednotlivých lopatek může způsobit nevyváženost a vibrace.

Kompatibilita a značky

Vrtule ventilátoru 11022060 se podle oficiálních a odborných katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens
• Neff
• Constructa
• Balay
• Junker

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných trub a sporáků následujících základních modelových rodin:

• Bosch HBA
• Bosch HBB
• Bosch HBG
• Bosch HBS
• Bosch HBT
• Bosch HRA
• Bosch HEA
• Bosch HEG
• Bosch HET
• Bosch HQA
• Siemens HB
• Siemens HE
• Neff B5
• Constructa CF3
• Constructa CF4
• Balay 3HA
• Balay 3HB

V rámci stejné modelové řady mohou být použity vrtule s jiným průměrem, počtem lopatek, směrem proudění nebo způsobem upevnění.

Kompatibilitu proto vždy ověřte podle úplného E-Nr. spotřebiče včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 11022060 označuje originální nerezovou vrtuli horkovzdušného ventilátoru B/S/H/ pro vybrané trouby a sporáky o šířce 60 cm.

Vrtule je vyrobena z nerezové oceli 1.4404, má sedm lopatek, průměr přibližně 148 až 150 mm a výšku kolem 19 mm.

Díl nahrazuje starší katalogové číslo 11022059.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. trouby nebo sporáku.

Před montáží spotřebič odpojte od elektrické sítě. Vrtuli neupravujte, neohýbejte a nepoužívejte, pokud je deformovaná nebo nevyvážená.
