Hadice odvodu kondenzátu do sušičky

Originální hadice odvodu kondenzátu B/S/H/ 12013827 je určena pro vybrané kondenzační a tepelné sušičky Bosch a Siemens podle přesného modelového označení spotřebiče.

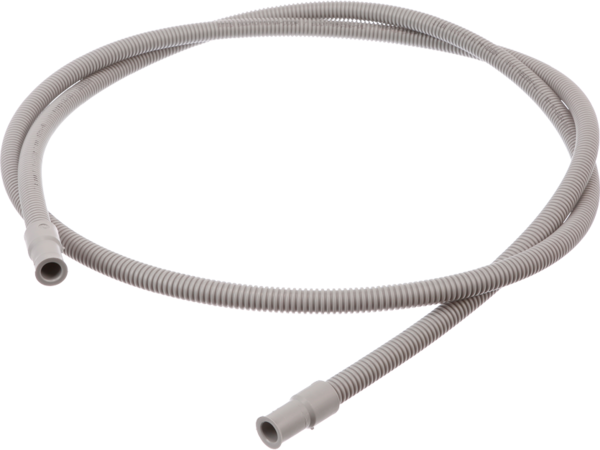

Šedá plastová hadice slouží k odvádění kondenzované vody ze sušičky do vhodného odpadu nebo sifonu. U kompatibilních spotřebičů umožňuje průběžný odtok vody bez nutnosti pravidelně vyprazdňovat zásobník kondenzátu.

Hadice má délku 2000 mm, vnější rozměr přibližně 17 × 17 mm a hmotnost přibližně 52 g. Díl nahrazuje starší katalogové číslo 00657956.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• hadice pro odvod kondenzované vody ze sušičky,
• určená pro vybrané kondenzační a tepelné sušičky,
• umožňuje připojení spotřebiče k vhodnému odpadu nebo sifonu,
• pomáhá odvádět kondenzát mimo zásobník sušičky,
• hladké pružné hadicové provedení,
• šedý plastový materiál,
• délka 2000 mm,
• vnější rozměr přibližně 17 × 17 mm,
• hmotnost přibližně 52 g,
• bez systému Aquastop,
• nahrazuje starší katalogové číslo 00657956,
• dodává se jako jedna samostatná hadice.

Funkce odtokové hadice

Při sušení prádla vzniká vlhkost, která se v kondenzační nebo tepelné sušičce mění na kapalnou vodu. Kondenzát se podle nastavení spotřebiče shromažďuje v zásobníku nebo je odváděn přímo do odpadu.

Hadice 12013827 pomáhá:

• odvádět kondenzovanou vodu ze sušičky,
• propojit výstup kondenzátu s vhodným odpadem nebo sifonem,
• omezit nutnost ručního vyprazdňování zásobníku kondenzátu,
• udržovat plynulý odtok vody během provozu,
• omezit přetečení způsobené nesprávně odváděným kondenzátem,
• vytvořit uzavřenou cestu pro odtok vody ze spotřebiče,
• zajistit správnou funkci přímého odvodu kondenzátu.

Montážní umístění

Hadice se připojuje k vývodu kondenzované vody v zadní nebo vnitřní připojovací části sušičky podle konstrukce konkrétního modelu.

Je vedena mezi:

• výstupem systému kondenzované vody ze sušičky,
• vhodným odpadním potrubím, sifonem nebo odtokovým místem.

Při montáži musí hadice správně dosedat na připojovací hrdlo a musí být vedena bez zalomení, zkroucení nebo stlačení. Konec hadice musí být bezpečně upevněn tak, aby se během vypouštění neuvolnil a nemohla z něj voda vytékat mimo odpad.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 12013827
• Starší nahrazované číslo: 00657956
• Zkrácené starší označení: 657956
• Typ dílu: hadice odvodu kondenzované vody
• Další označení: odtoková hadice sušičky, hadice kondenzátu, kondenzační hadice, Drain Tube
• Délka: 2000 mm ± 10 mm
• Šířka: přibližně 17 mm
• Výška: přibližně 17 mm
• Hmotnost: přibližně 52 g
• Materiál: plast
• Barva: šedá
• Aquastop: ne
• Umístění: mezi výstupem kondenzátu sušičky a odpadem
• Určení: vybrané kondenzační a tepelné sušičky
• Prodejní jednotka: 1 kus

Rozměry

• Celková délka: 2000 mm ± 10 mm
• Šířka: přibližně 17 mm
• Výška: přibližně 17 mm
• Hmotnost: přibližně 52 g

Při porovnání s původním dílem zkontrolujte vedle celkové délky také vnitřní průměr koncovky, tvar připojovací části a způsob upevnění na vývodu sušičky.

Hadice podobné délky mohou mít jiný průměr, odlišnou pružnost materiálu nebo rozdílné provedení koncovek a nemusejí vytvořit spolehlivé a těsné spojení.

Kdy odtokovou hadici vyměnit?

Výměna může být vhodná zejména tehdy, když:

• je hadice prasklá nebo natržená,
• se na povrchu objevují drobné trhliny,
• je materiál ztvrdlý a ztratil pružnost,
• je hadice trvale zalomená nebo deformovaná,
• je poškozená připojovací koncovka,
• hadice nedrží pevně na vývodu sušičky,
• se během provozu objevuje únik kondenzované vody,
• je hadice ucpaná nečistotami nebo usazeninami,
• byla poškozena při přemisťování spotřebiče,
• je původní hadice příliš krátká nebo chybí,
• servisní kontrola potvrdila netěsnost odvodu kondenzátu.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. sušičky prádla,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 12013827,
• případné původní označení 00657956,
• celkovou délku původní hadice,
• průměr připojovací koncovky,
• tvar konce připojovaného k sušičce,
• způsob upevnění na vývodu kondenzátu,
• stav připojovacího hrdla spotřebiče,
• výšku a polohu odpadního připojení,
• zda potřebujete samotnou hadici, nebo kompletní sadu odvodu kondenzátu.

Doporučení k montáži

• Před montáží sušičku vypněte a odpojte od elektrické sítě.
• Vyprázdněte případnou vodu ze zásobníku kondenzátu.
• Zajistěte dostatečný přístup k připojovacímu místu sušičky.
• Před demontáží si poznamenejte vedení původní hadice.
• Původní hadici odpojujte opatrně bez poškození výstupního hrdla.
• Očistěte připojovací místo od nečistot a usazenin.
• Novou hadici nasaďte dostatečně hluboko na příslušný vývod.
• Použijte původní upevňovací prvek, pokud je konstrukcí spotřebiče předepsán.
• Hadici veďte bez zalomení, zkroucení a nadměrného napnutí.
• Konec hadice upevněte tak, aby nemohl vypadnout z odpadu.
• Neponořujte konec hadice do stojící odpadní vody.
• Dodržte výšku odtokového místa uvedenou v návodu sušičky.
• Po montáži proveďte krátkou kontrolu odtoku a těsnosti spojů.

Způsob připojení hadice a přípustná výška odpadního místa se mohou lišit podle konkrétního modelu sušičky. Při nesprávném zapojení může voda zůstat ve spotřebiči, vracet se zpět nebo unikat mimo odpad. V případě nejasností doporučujeme montáž svěřit kvalifikovanému servisnímu technikovi.

Kompatibilita a značky

Hadice 12013827 se podle katalogových přiřazení používá u vybraných sušiček prádla značek:

• Bosch
• Siemens
• Neff
• Gaggenau
• Constructa
• Balay

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných sušiček následujících základních modelových rodin:

• Bosch WTM
• Bosch WTG
• Bosch WTW
• Bosch WTY
• Siemens WT47

V rámci stejné modelové řady mohou být podle výrobní generace, konstrukce systému kondenzátu a provedení připojovacího hrdla použity různé odtokové hadice.

Přesnou kompatibilitu proto vždy ověřte podle úplného E-Nr. sušičky prádla včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 12013827 označuje jednu originální šedou plastovou hadici pro odvod kondenzované vody ze sušičky.

Hadice má délku 2000 mm ± 10 mm, vnější rozměr přibližně 17 × 17 mm a hmotnost přibližně 52 g.

Díl nahrazuje starší hadici s katalogovým číslem 00657956.

Nejedná se o přívodní hadici vodovodní vody, hadici Aquastop, vzduchovou hadici ani automaticky o kompletní montážní sadu odvodu kondenzátu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. sušičky a porovnejte délku, průměr a provedení připojovací koncovky s původním dílem.
