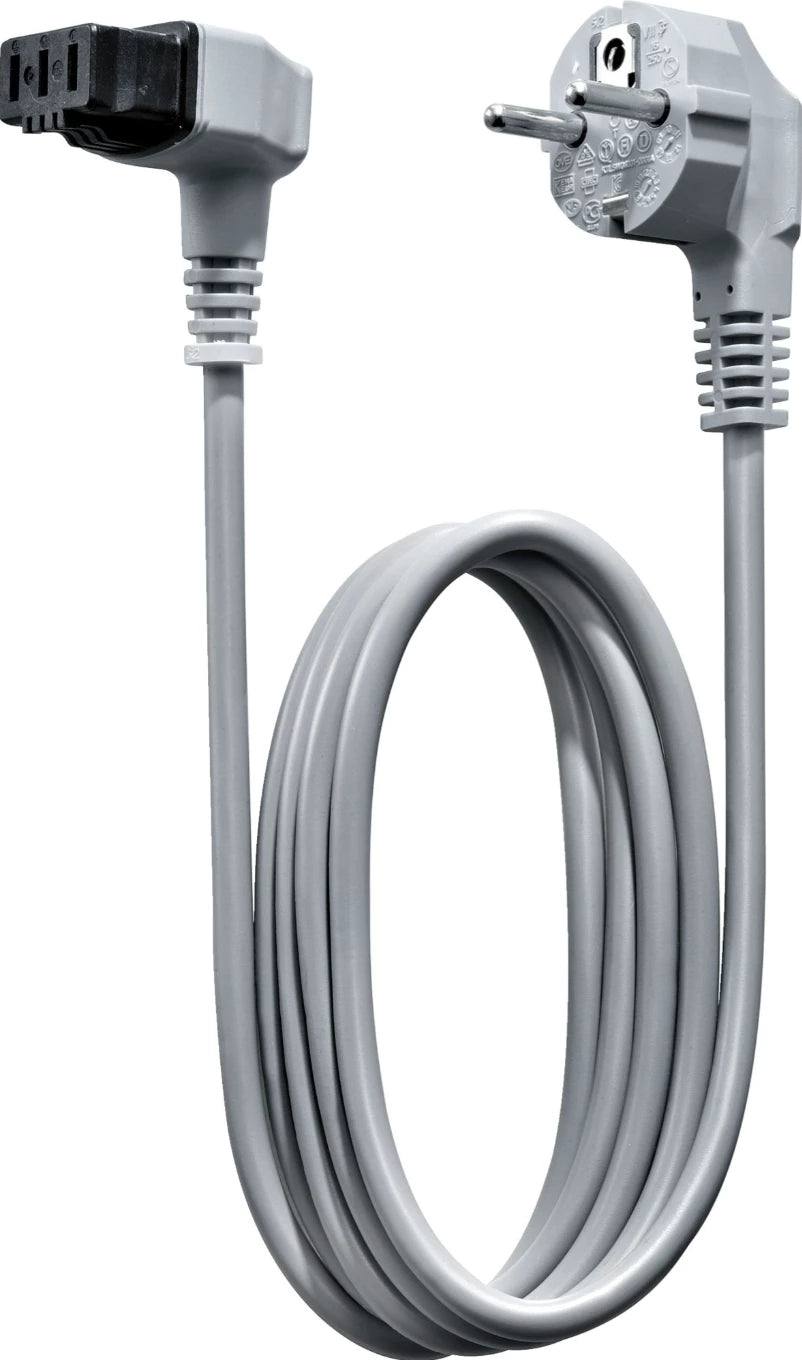

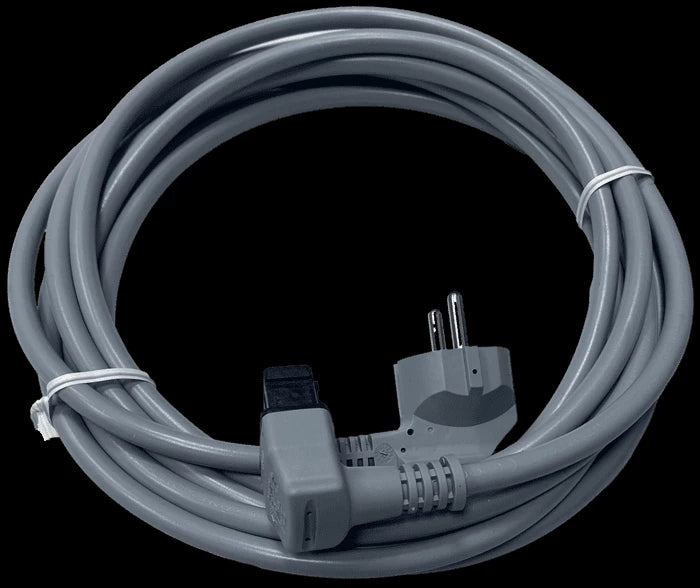

Prodloužený napájecí kabel 5 m s úhlovou Schuko zástrčkou pro myčku nádobí

Tento prodloužený napájecí kabel 5 m s úhlovou Schuko zástrčkou pro myčku nádobí je originální příslušenství B/S/H/ s kódem 12022522. Je určen pro vybrané myčky nádobí podle přesného katalogového přiřazení výrobce, provedení elektrické přípojky a podmínek použití v příslušné zemi.

Kabel vytváří přímé elektrické spojení mezi myčkou a pevnou síťovou zásuvkou. Na jednom konci je opatřen evropskou síťovou zástrčkou typu F – Schuko, druhý konec tvoří odpovídající spotřebičová koncovka, která se připojuje přímo do určené zásuvky na myčce.

Celková délka kabelu činí 5 metrů. Je proto vhodný zejména v situacích, kdy standardně dodaný přívodní kabel nedosáhne k bezpečně umístěné zásuvce, ale není žádoucí používat běžnou prodlužovací šňůru nebo vícenásobný zásuvkový adaptér.

Obě koncovky mají úhlové provedení, které pomáhá omezovat prostor potřebný za spotřebičem a snižuje riziko ostrého zalomení kabelu bezprostředně u konektoru. Kabel je proveden v šedé barvě a je určen pro maximální napětí 250 V.

Výrobek má obchodní označení SMZ1051EU v katalogu Bosch a SZ73051EU v katalogu Siemens. Obě označení se vztahují k originálnímu kabelu s katalogovým číslem 12022522.

Balení obsahuje 1 kompletní napájecí kabel o délce 5 m. Myčka nádobí, síťová zásuvka, elektrická instalační krabice, prodlužovací adaptér, montážní lišty a ostatní instalační příslušenství nejsou součástí dodávky.

K čemu slouží a kdy je potřeba výměna?

Napájecí kabel přivádí elektrickou energii ze síťové zásuvky do spotřebiče. Ochranný vodič a odpovídající kontakty současně zajišťují připojení ochranného uzemnění podle konstrukce spotřebiče a elektrické instalace.

Prodloužené pětimetrové provedení umožňuje umístit myčku dále od zásuvky, pokud je trasa kabelu bezpečná, kabel není mechanicky namáhaný a způsob zapojení odpovídá instalačnímu návodu.

Pořízení nebo výměna kabelu může být potřebná zejména v těchto případech:

• Původní napájecí kabel je příliš krátký pro bezpečné připojení k pevné zásuvce.
• Standardní kabel by byl při instalaci napnutý.
• Zásuvka je umístěna ve vedlejší kuchyňské skříňce nebo v jiné povolené instalační poloze.
• Původní kabel má poškozený vnější plášť.
• Na izolaci jsou praskliny, řezy, prodření nebo známky přehřátí.
• Kabel byl přiskřípnut mezi spotřebič a nábytek.
• Kabel byl poškozen ostrou hranou kuchyňské skříňky.
• Síťová zástrčka je prasklá, deformovaná nebo opálená.
• Kolíky nebo ochranné kontakty zástrčky jsou poškozené.
• Spotřebičová koncovka je prasklá nebo nedrží pevně v přípojce myčky.
• Elektrické kontakty jsou zkorodované, znečištěné nebo tepelně poškozené.
• Kabel se během provozu nebo v místě zástrčky neobvykle zahřívá.
• U kabelu dochází k přerušovanému napájení při pohybu nebo ohnutí.
• Původní kabel byl upravován, nastavován nebo neodborně opravován.
• Byla použita nevhodná univerzální šňůra s neodpovídající spotřebičovou koncovkou.
• Je potřeba odstranit běžnou prodlužovací šňůru a nahradit ji přímým delším přívodem určeným pro spotřebič.
• Původní kabel chybí po stěhování, opravě nebo změně kuchyňské instalace.

Pokud myčka nefunguje, nemusí být příčinou napájecí kabel. Závadu může způsobit také síťová zásuvka, jistič, proudový chránič, domovní elektroinstalace, síťový filtr spotřebiče, hlavní vypínač, kabeláž nebo řídicí elektronika.

Poškozený přívodní kabel se nesmí dále používat. Elektrická závada může způsobit úraz elektrickým proudem, zkrat, přehřátí nebo požár.

Vlastnosti a výhody

Toto originální příslušenství B/S/H/ je určeno pro odpovídající elektrické připojení myčky nádobí. Díky tomu:

• Vytváří přímé spojení mezi myčkou a síťovou zásuvkou.
• Nabízí prodlouženou délku 5 metrů.
• Omezuje potřebu používat běžnou prodlužovací šňůru.
• Je opatřeno evropskou síťovou zástrčkou typu F – Schuko.
• Obsahuje spotřebičovou koncovku určenou pro odpovídající přípojku myčky.
• Má úhlové provedení na obou koncích.
• Pomáhá šetřit místo za spotřebičem a v prostoru zásuvky.
• Omezuje ostré ohýbání kabelu bezprostředně u koncovek.
• Je určeno pro maximální napětí 250 V.
• Má třížilové provedení s uváděným průřezem 3 × 1,5 mm².
• U katalogově kompatibilního spotřebiče odpovídá původní elektrické přípojce.
• Je vhodné jako náhrada poškozeného nebo příliš krátkého přívodního kabelu.
• Dodává se jako 1 kompletní originální napájecí kabel.

Provedení, technické údaje a obsah balení

Díl 12022522 je v katalozích uváděn jako prodloužený napájecí kabel, přívodní kabel pro myčku, síťový kabel, připojovací kabel, power cord, connection cable, Netzkabel verlängert nebo Anschlusskabel extra lang.

• Katalogové číslo BSH: 12022522
• Obchodní označení Bosch: SMZ1051EU
• Obchodní označení Siemens: SZ73051EU
• Výrobce: B/S/H/
• Určení: elektrické připojení vybraných myček nádobí
• Celková délka: 5 m
• Maximální napětí: 250 V
• Typ síťové zástrčky: typ F – Schuko
• Provedení koncovek: obě strany úhlové
• Spotřebičová strana: odpovídající konektor pro přímé připojení k myčce
• Provedení kabelu: kulatý
• Uváděný průřez vodičů: 3 × 1,5 mm²
• Barva: šedá
• Čistá hmotnost: přibližně 0,62 kg
• Obsah balení: 1 napájecí kabel

Údaj 3 × 1,5 mm² pochází z odborného katalogu a označuje tři vodiče s jmenovitým průřezem přibližně 1,5 mm². Přesný materiál vodičů, proudové zatížení a další elektrotechnické parametry je nutné posuzovat podle označení na skutečně dodaném kabelu a podle dokumentace výrobce.

Maximální údaj 250 V neznamená, že lze kabel použít pro libovolný spotřebič nebo libovolné elektrické zatížení. Rozhodující je schválení pro konkrétní myčku, konektor spotřebiče a elektrické podmínky v místě instalace.

Nejedná se o běžnou prodlužovací šňůru

Díl 12022522 není klasická prodlužovací šňůra se síťovou vidlicí na jednom konci a běžnou zásuvkou na druhém.

Jeden konec se připojuje přímo do určené elektrické přípojky myčky. Druhý konec se zasouvá do pevné síťové zásuvky.

Kabel proto mezi spotřebičem a zásuvkou nevytváří další volně položený zásuvkový spoj, jaký se nachází u běžné prodlužovací šňůry.

Spotřebičovou koncovku nelze bez katalogového potvrzení zaměnit za běžný počítačový, konvicový nebo jiný takzvaný studený konektor. Podobné konektory se mohou lišit rozměry, klíčováním, úhlovým provedením a elektrickými parametry.

Úhlové provedení koncovek

Síťová zástrčka i spotřebičová koncovka mají úhlové provedení. Kabel proto nevychází z obou konektorů přímo dozadu, ale mění směr v těle koncovky.

Toto provedení může být výhodné zejména:

• Za vestavnou myčkou s omezeným prostorem.
• V kuchyňské skříňce s malou hloubkou.
• U zásuvky umístěné za nábytkem nebo vedle spotřebiče.
• V místě, kde by přímá koncovka vytvářela ostrý ohyb kabelu.

Úhlová koncovka sama o sobě nezaručuje, že lze zásuvku bezpečně umístit přímo za myčku. Umístění zásuvky a vedení kabelu se musí řídit instalačním návodem spotřebiče a místními elektrotechnickými předpisy.

Vedení kabelu v kuchyňské sestavě

Kabel musí být veden tak, aby nebyl při zasouvání myčky stlačen, přiskřípnut ani tažen za koncovku.

Při instalaci zkontrolujte zejména:

• Zda kabel neleží pod nožičkou spotřebiče.
• Zda není zachycen mezi zadní stěnou myčky a nábytkem.
• Zda se nedotýká ostré plechové nebo dřevotřískové hrany.
• Zda není veden přes horké potrubí nebo jiný zdroj tepla.
• Zda nepřekáží přívodní a vypouštěcí hadici.
• Zda není napnutý mezi myčkou a zásuvkou.
• Zda jej lze při servisním vysunutí spotřebiče bezpečně odpojit.
• Zda je zásuvka po instalaci přístupná způsobem požadovaným návodem.

Při průchodu kabelu otvorem v kuchyňské skříňce musí být hrany otvoru hladké a dostatečně chráněné, aby při pohybu spotřebiče nepoškodily izolaci.

Kabel nesvinujte těsně do malého kruhu a nestahujte jej ostrou páskou. Přebytečná délka musí být uložena volně, bez zlomů a mimo místa možného zatékání vody.

Elektrická bezpečnost

Napájecí kabel pracuje se síťovým napětím a jeho instalace musí být provedena bezpečně.

Před připojením nebo odpojením spotřebičové koncovky musí být síťová zástrčka vytažena ze zásuvky.

Zástrčku vytahujte za její tělo, nikoli tahem za kabel.

Kabel nepřipojujte mokrýma rukama a nemanipulujte s ním v prostoru, kde stojí voda.

Síťová zásuvka musí být správně instalovaná, uzemněná a chráněná podle požadavků spotřebiče a místních předpisů.

Nepoužívejte poškozenou, uvolněnou, opálenou nebo jinak nevyhovující zásuvku.

Kabel nepřipojujte přes vícenásobný zásuvkový adaptér, časovač, dálkově ovládanou zásuvku nebo navazující prodlužovací šňůru, pokud takové zapojení výrobce výslovně nepovoluje.

Kabel nezkracujte, nenastavujte a neměňte jeho zástrčky. Neodborná úprava může změnit elektrickou bezpečnost, odlehčení tahu a ochranu vodičů.

Poškozený kabel neopravujte izolační páskou ani smršťovací bužírkou. Musí být nahrazen kompletním nepoškozeným dílem.

Kontrola před instalací

Před montáží prohlédněte celý kabel včetně obou koncovek.

Zkontrolujte zejména:

• Neporušenost vnější izolace.
• Nepřítomnost řezů, prasklin a otlaků.
• Stav síťové zástrčky a jejích kontaktů.
• Stav ochranných kontaktů Schuko.
• Neporušenost spotřebičové koncovky.
• Správné odlehčení tahu kabelu u obou konců.
• Nepřítomnost opálení, deformace nebo roztaveného plastu.
• Shodu konektoru s elektrickou přípojkou myčky.

Koncovka musí do přípojky spotřebiče zapadnout bez násilí. Pokud ji nelze zasunout, neřežte ani neupravujte její plastové vodicí prvky.

Nesprávný konektor může poškodit kontakty spotřebiče nebo vytvořit nedostatečně pevný elektrický spoj.

Doporučení k instalaci

Před instalací odpojte myčku od elektrické sítě a uzavřete přívod vody, pokud je nutné spotřebič vysunout z kuchyňské sestavy.

Zajistěte myčku proti převrácení a postupujte podle jejího instalačního návodu.

Pokud je původní kabel stále připojený, vytáhněte nejprve jeho síťovou zástrčku. Teprve potom odpojte spotřebičovou koncovku.

Nový kabel porovnejte s původním dílem. Ověřte tvar konektoru, orientaci úhlové koncovky a způsob jejího zajištění.

Spotřebičovou koncovku zasuňte rovně do určené přípojky až do úplné pracovní polohy.

Nepoužívejte kladivo, kleště ani nadměrnou sílu.

Kabel veďte podle instalačního schématu tak, aby nebyl v kontaktu s pohyblivými, ostrými nebo horkými částmi.

Před zasunutím myčky do nábytku zkontrolujte celou trasu kabelu a přidržujte jej tak, aby se nedostal pod spotřebič.

Síťovou zástrčku připojte až po dokončení mechanické instalace a kontrole přívodní i vypouštěcí hadice.

Po připojení proveďte krátký zkušební program a sledujte, zda nedochází k výpadku napájení, zahřívání zástrčky nebo neobvyklému zápachu.

Pokud je připojení volné, kabel nebo zásuvka se zahřívá, vzniká jiskření nebo vypadává elektrické jištění, spotřebič okamžitě odpojte a zajistěte odbornou kontrolu.

Doporučení k používání a údržbě

Kabel během běžného provozu neohýbejte, nenatahujte a nepřemisťujte.

Myčku nevysouvejte z kuchyňské sestavy bez předchozí kontroly, zda délka kabelu a hadic pohyb dovoluje.

Na kabel nepokládejte těžké předměty a nezavírejte jej do dveří skříňky.

Zabraňte kontaktu s vodou unikající z přívodní nebo vypouštěcí hadice.

Při údržbě spotřebiče vizuálně zkontrolujte dostupnou část kabelu a obě koncovky.

Pokud se izolace změnila působením tepla, je ztvrdlá nebo popraskaná, kabel dále nepoužívejte.

Vnější povrch čistěte pouze po odpojení od sítě, měkkým suchým nebo mírně navlhčeným hadříkem.

Nepoužívejte rozpouštědla, agresivní čisticí prostředky ani vodu pod tlakem.

Rozdíl mezi závadou kabelu a spotřebiče

Pokud myčka nemá elektrické napájení, je nutné postupně prověřit:

• Funkčnost síťové zásuvky.
• Jistič a proudový chránič.
• Stav síťové zástrčky.
• Neporušenost napájecího kabelu.
• Úplné zasunutí spotřebičové koncovky.
• Síťový filtr a vnitřní kabeláž myčky.
• Hlavní vypínač a řídicí elektroniku.

Pokud je kabel vizuálně nepoškozený, nelze jeho elektrickou průchodnost bezpečně posuzovat pouze pohledem. Měření musí provést osoba s odpovídající kvalifikací a vhodným měřicím přístrojem.

Přerušovaný provoz při pohybu kabelu je závažným příznakem poškození vodiče nebo kontaktu. Kabel v takovém stavu dále nepoužívejte.

Kompatibilita

Díl 12022522 je určen pro vybrané myčky nádobí a odpovídající elektrické přípojky podle katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné napájecí kabely se mohou shodovat délkou a síťovou zástrčkou, ale lišit se spotřebičovým konektorem, jeho klíčováním, úhlovou orientací, průřezem vodičů a elektrickými parametry.

Samotná shoda délky 5 m, šedé barvy nebo zástrčky Schuko kompatibilitu nepotvrzuje.

Kompatibilitu je nutné ověřit podle úplného modelového označení E-Nr., výrobního indexu a země instalace konkrétního spotřebiče.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu kabelu podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem a elektrické provedení v zemi instalace.

Díl 12022522 představuje 1 kompletní šedý napájecí kabel o délce 5 m.

Obchodní označení je SMZ1051EU u Bosch a SZ73051EU u Siemens.

Kabel má evropskou síťovou zástrčku typu F – Schuko a odpovídající spotřebičovou koncovku pro přímé připojení k myčce.

Obě koncovky mají úhlové provedení.

Maximální uváděné napětí je 250 V, čistá hmotnost přibližně 0,62 kg a odborný katalog uvádí průřez kabelu 3 × 1,5 mm².

Nejedná se o běžnou prodlužovací šňůru s volnou síťovou zásuvkou.

Nejedná se o univerzální kabel použitelný pro všechny spotřebiče s podobným konektorem.

Kabel nezkracujte, nenastavujte a nevyměňujte jeho zástrčky nebo konektory.

Poškozený kabel neopravujte izolační páskou ani jinou dočasnou metodou.

Ve veřejně dostupných oficiálních podkladech nebylo potvrzeno žádné starší nahrazované originální číslo.

Samotná shoda délky, barvy nebo typu síťové zástrčky není pro správný výběr dostačující.

Rozhodující je vždy katalogové přiřazení dílu 12022522 ke kompletnímu označení spotřebiče a vhodnost pro elektrickou síť v místě instalace.
