Sada těsnění hořáků plynové varné desky Bosch Siemens

Originální sada těsnění Bosch Siemens 12023582 je soubor tvarově odlišných těsnicích prvků určený pro vybrané plynové varné desky se sklokeramickým povrchem. Těsnění se používají v sestavách hořáků a mezi odpovídajícími částmi hořáku a skleněnou varnou plochou.

Jedno balení představuje kompletní katalogovou sadu obsahující 11 těsnicích prvků: 4 silikonová těsnění, 4 těsnění určená pod sklo a 3 těsnění pro provedení s WOK hořákem. Kompatibilitu je nutné vždy ověřit podle úplného označení E-Nr. varné desky.

K čemu sada těsnění slouží?

Těsnění vyplňují konstrukčně určené mezery mezi částmi hořáků a sklokeramickou varnou plochou. Po správné montáži pomáhají omezovat pronikání tekutin, mastnoty a drobných nečistot do prostoru pod sklem a kolem sestav hořáků.

U katalogově kompatibilní varné desky těsnění zejména:

• navazují na jednotlivé sestavy plynových hořáků,
• utěsňují konstrukčně určená místa kolem hořáků,
• oddělují odpovídající části hořáku od sklokeramické plochy,
• pomáhají chránit prostor pod sklem před nečistotami a rozlitými tekutinami,
• nahrazují ztvrdlá, deformovaná, poškozená nebo chybějící původní těsnění.

Jednotlivá těsnění mají rozdílný tvar a velikost. Musí být osazena na přesně určené pozice podle konstrukce konkrétní varné desky.

Kdy je vhodná výměna?

Výměna sady může být potřebná zejména tehdy, pokud:

• jsou původní těsnění ztvrdlá nebo popraskaná,
• jsou zdeformovaná působením tepla,
• jsou trvale stlačená a neobnovují původní tvar,
• se při demontáži hořáků roztrhla nebo oddělila,
• některé těsnění chybí,
• se pod sklokeramickou plochu dostávají nečistoty nebo rozlité tekutiny,
• byla sestava hořáků rozebrána při servisní opravě a původní těsnění již nelze bezpečně znovu použít.

Pokud je v okolí varné desky cítit plyn, spotřebič okamžitě přestaňte používat, uzavřete přívod plynu, prostor vyvětrejte a kontaktujte odborný servis. Tato sada není univerzálním řešením úniku plynu.

Vlastnosti a základní údaje

• Značka: Bosch, Siemens
• Katalogové číslo: 12023582
• Typ dílu: sada těsnění hořáků
• Určení: vybrané plynové varné desky se sklokeramickým povrchem
• Použití: sestavy plynových hořáků a prostor pod skleněnou varnou plochou
• Počet prvků v sadě: 11
• Silikonová těsnění: 4 kusy
• Těsnění pod sklo: 4 kusy
• Těsnění pro provedení WOK: 3 kusy
• Obsah balení: 1 kompletní sada těsnění
• Nahrazované katalogové číslo: 12012356

Provedení a rozměry

Sada obsahuje kruhová a tvarovaná těsnění v několika velikostech. Čtyři těsnicí prvky jsou výrobcem výslovně popsány jako silikonové. Materiálové složení zbývajících tvarovaných těsnění nebylo ve veřejných produktových podkladech přesně uvedeno.

Jednotlivé prvky nejsou vzájemně zaměnitelné pouze podle barvy nebo přibližného průměru. Liší se vnějším a vnitřním profilem, polohou otvorů a určeným místem montáže.

Spolehlivé rozměry jednotlivých těsnění nebyly ve veřejných katalozích zveřejněny. Z tohoto důvodu nejsou uváděny přibližné průměry ani tloušťky.

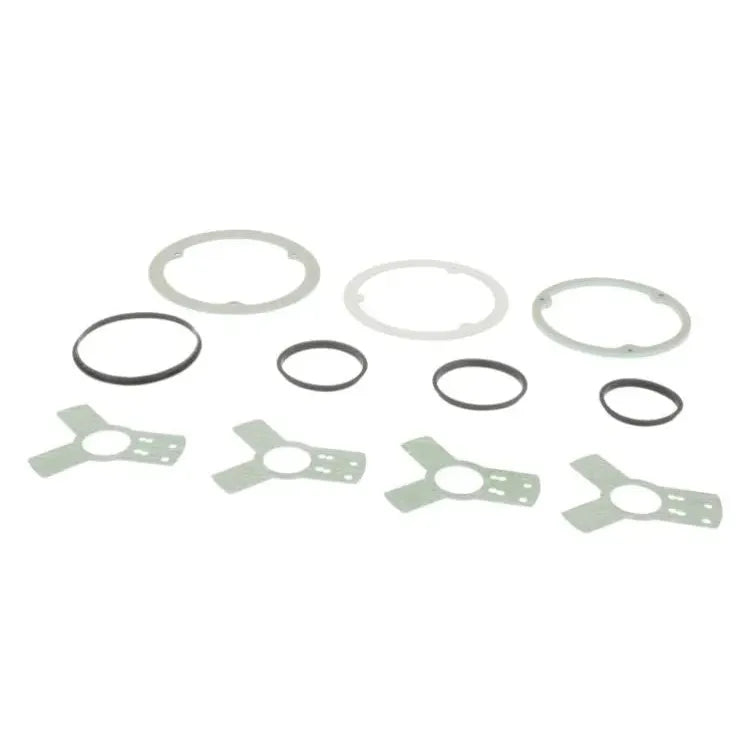

Přesný obsah sady

Katalogový popis uvádí následující složení:

• 4 silikonová kruhová těsnění v různých velikostech,
• 4 tvarovaná těsnění pod sklokeramickou plochu,
• 3 plochá těsnění pro provedení WOK.

Balení výrobce je vedeno jako 1 kus, což v tomto případě znamená jednu kompletní sadu, nikoli jedno samostatné těsnění.

Přesné použití jednotlivých prvků závisí na konstrukci konkrétní varné desky. Při jedné opravě proto nemusí být všechny tvary použity stejným způsobem.

Nejedná se o jedno univerzální těsnění

Kód 12023582 neoznačuje samostatný těsnicí kroužek. Jde o vícedílnou servisní sadu pro několik konstrukčních míst v okolí hořáků.

Jednotlivé prvky sady nenahrazujte běžnými O-kroužky, vystřiženým těsnicím materiálem ani univerzálním silikonovým tmelem. Nevhodný materiál může být poškozen teplem nebo nemusí odpovídat požadovanému profilu.

Nejedná se o těsnění plynového přívodu

Sada je určena pro konstrukční utěsnění sestav hořáků vůči sklokeramickému povrchu a prostoru pod sklem. Nelze ji automaticky používat jako těsnění plynové hadice, ventilu, trysky nebo spojů plynového potrubí.

Těsnění plynových spojů mají vlastní katalogová čísla, rozměry, materiálové požadavky a předepsané montážní postupy.

Nejedná se o kompletní sestavu hořáků

Součástí sady 12023582 nejsou:

• tělesa plynových hořáků,
• korunky a víčka hořáků,
• WOK hořák,
• zapalovací elektrody,
• termočlánky,
• plynové trysky,
• plynové ventily,
• ovládací knoflíky,
• podpěrné rošty,
• sklokeramická varná plocha,
• elektronika zapalování.

Nahrazuje starší katalogové číslo

Aktuální sada 12023582 podle oficiálních katalogů výrobce nahrazuje starší katalogové číslo:

• 12012356.

Pokud je v servisní dokumentaci nebo na původním balení uvedeno číslo 12012356, může být 12023582 jeho aktuální katalogovou náhradou. Vhodnost je přesto nutné potvrdit podle E-Nr. spotřebiče.

Související díly

Těsnění konstrukčně navazují především na:

• tělesa jednotlivých plynových hořáků,
• horní části a korunky hořáků,
• WOK hořák, pokud je jím deska vybavena,
• sklokeramickou varnou plochu,
• upevňovací prvky sestav hořáků,
• zapalovací elektrody a termočlánky umístěné v blízkosti hořáků.

Pokud je poškozeno těleso hořáku, sklokeramická plocha nebo upevnění pod deskou, nemusí výměna samotných těsnění stačit.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek varné desky a ověřte úplné označení spotřebiče.

Porovnejte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení sady 12023582,
• případné původní číslo 12012356,
• počet a uspořádání hořáků,
• přítomnost WOK hořáku,
• sklokeramické provedení varné plochy,
• počet, tvar a umístění původních těsnění.

Podobný tvar jednotlivého těsnění kompatibilitu nepotvrzuje. V jedné modelové řadě mohou být použity různé hořáky a odlišné těsnicí sady.

Montáž těsnicí sady

Výměna vyžaduje zásah do plynové varné desky a demontáž částí hořáků. Montáž proto doporučujeme svěřit odbornému servisnímu technikovi s oprávněním pro práci na plynových spotřebičích.

Před zahájením práce musí být:

• uzavřen přívod plynu,
• spotřebič odpojen od elektrické sítě,
• varná deska zcela vychladlá,
• ověřena správná pozice každého těsnicího prvku,
• zkontrolován stav hořáků, upevnění a sklokeramické plochy.

Nová těsnění se nesmějí natahovat, zastřihovat, lepit ani zaměňovat podle přibližné velikosti. Přesný postup montáže a pořadí jednotlivých prvků se řídí servisní dokumentací konkrétní varné desky.

Kontrola po výměně

Po sestavení je nutné odborně zkontrolovat:

• správnou polohu všech použitých těsnění,
• rovnoměrné usazení sestav hořáků,
• že těsnění nejsou přiskřípnutá nebo posunutá,
• správnou polohu zapalovacích elektrod a termočlánků,
• bezpečnost a těsnost všech spojů, kterých se oprava dotkla,
• správné zapálení a stabilní hoření jednotlivých hořáků.

Kontrolu těsnosti plynových spojů musí provést odborně způsobilá osoba vhodným předepsaným postupem. Ke zkoušení úniku nikdy nepoužívejte otevřený plamen.

Bezpečné používání

• Nepoužívejte varnou desku s chybějícím nebo viditelně poškozeným těsněním.
• Nevkládejte do sestavy neoriginální pryžové kroužky nebo univerzální těsnicí materiály.
• Na těsnění nenanášejte maziva, lepidla ani tmely bez pokynu servisní dokumentace.
• Při zápachu plynu spotřebič nezapínejte ani nepoužívejte elektrické spínače v jeho blízkosti.
• Po každém zásahu do plynové části musí následovat odborná bezpečnostní kontrola.
• Poškozenou sklokeramickou varnou plochu dále nepoužívejte.

Čištění a údržba

Těsnění jsou v běžném provozu skryta v sestavách hořáků a pod varnou plochou. Nejsou určena k pravidelnému vyjímání při běžném čištění.

Povrch varné desky a odnímatelné horní části hořáků čistěte podle návodu konkrétního spotřebiče. Do mezer kolem hořáků nelijte větší množství vody ani čisticího prostředku.

Pokud se pod sklokeramickou plochu dostala kapalina nebo jsou těsnění viditelně posunutá, varnou desku odpojte a nechte ji zkontrolovat odborným servisem.

Kompatibilita a značky

Sada 12023582 je v oficiálních a odborných katalozích přiřazena k vybraným plynovým varným deskám značek Bosch, Siemens, Neff a Gaggenau.

Nejde o univerzální sadu pro všechny plynové varné desky těchto značek. Kompatibilita se liší podle počtu a typu hořáků, provedení sklokeramické plochy a výrobního indexu spotřebiče.

Vhodnost vždy potvrďte podle úplného E-Nr. a indexu uvedeného za lomítkem.

Upozornění před objednáním

Díl 12023582 představuje 1 originální jedenáctidílnou sadu těsnění hořáků pro vybrané plynové varné desky se sklokeramickým povrchem.

Sada obsahuje 4 silikonová těsnění, 4 těsnění pod sklo a 3 těsnění pro provedení WOK.

Nejedná se o jedno samostatné těsnění, univerzální O-kroužek, těsnění plynové hadice, kompletní hořák ani sklokeramickou varnou plochu.

Aktuální číslo 12023582 nahrazuje starší katalogové číslo 12012356. Spolehlivé rozměry jednotlivých těsnění nebyly ve veřejných katalozích zveřejněny.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. varné desky. Vzhledem k zásahu do plynového spotřebiče doporučujeme montáž odborným servisním technikem.
