Vario příborová zásuvka do myčky

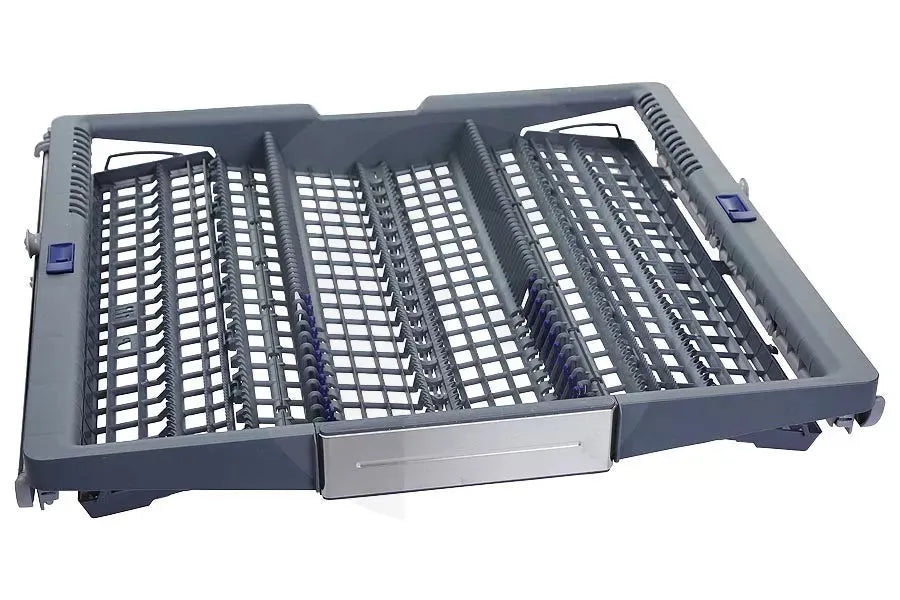

Originální Vario příborová zásuvka B/S/H/ 17005524 s obchodním označením SZ36DB04 je určena pro vybrané myčky nádobí o šířce 60 cm, které jsou konstrukčně připravené pro doplnění třetí úrovně ukládání nádobí.

Zásuvka se instaluje do horní části mycího prostoru nad horní koš. Vytváří samostatnou úroveň pro příbory, kuchyňské náčiní, malé šálky a další drobné nádobí.

Variabilní provedení zahrnuje polohovatelné boční části, sklopné trny pro příbory se širšími rukojeťmi, rozšířený střední prostor a hladký výsuvný systém s kolečky uloženými v kuličkových ložiskách.

Hlavní vlastnosti

• Originální příslušenství B/S/H/
• Vario příborová zásuvka neboli třetí úroveň ukládání nádobí,
• určená pro vybrané myčky nádobí o šířce 60 cm,
• vhodná pouze pro myčky připravené pro doplnění třetí úrovně,
• samostatný prostor pro příbory a drobné kuchyňské předměty,
• polohovatelné prvky na levé a pravé straně,
• sklopné přední trny pro příbory se širšími rukojeťmi,
• rozšířený prostor uprostřed zásuvky,
• možnost uložení malých šálků, naběraček a většího kuchyňského náčiní,
• modře označené ovládací body nastavitelných částí,
• hladký výsuvný systém s kolečky uloženými v kuličkových ložiskách,
• dodává se jako jedna kompletní příborová zásuvka.

Funkce příborové zásuvky

Příborová zásuvka vytváří v horní části myčky samostatnou mycí úroveň. Příbory se do ní ukládají jednotlivě a mohou být lépe oddělené než při použití běžného příborového košíku ve spodním koši.

Zásuvka 17005524 pomáhá:

• uspořádat příbory do samostatných řad,
• omezit vzájemné překrývání příborů během mytí,
• vytvořit prostor pro delší kuchyňské náčiní,
• uložit naběračky, obracečky, metličky a servírovací příbory,
• umístit malé šálky nebo jiné drobné nádobí do střední části,
• uvolnit místo ve spodním koši odstraněním běžného příborového košíku,
• přizpůsobit uspořádání podle velikosti a tvaru vkládaných předmětů.

Variabilní uspořádání

Levá a pravá část zásuvky obsahují polohovatelné prvky, které umožňují upravit prostor pro různé druhy příborů a drobného nádobí.

V přední části se nacházejí sklopné trny určené zejména pro příbory se širšími nebo nepravidelně tvarovanými rukojeťmi.

Střední část poskytuje rozšířený prostor například pro:

• naběračky a servírovací lžíce,
• obracečky a další delší kuchyňské náčiní,
• malé šálky na espresso,
• drobné plastové nebo kovové kuchyňské předměty.

Modře označené ovládací body pomáhají rozpoznat části, které lze sklopit, posunout nebo jinak přizpůsobit aktuálnímu způsobu naplnění.

Montážní umístění

Příborová zásuvka se nachází v nejvyšší části mycího prostoru nad horním košem na nádobí.

Je vedena v bočních výsuvných prvcích myčky a při používání se vysouvá směrem dopředu společně s příslušnými vodicími kolečky.

Myčka musí být vybavena konstrukční přípravou pro třetí úroveň ukládání. Samotná šířka myčky 60 cm neznamená, že lze zásuvku namontovat do každého modelu.

Před instalací je nutné ověřit zejména přítomnost odpovídajících bočních vodicích prvků, dostatečný prostor nad horním košem a katalogové přiřazení příslušenství ke konkrétnímu E-Nr. myčky.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 17005524
• Obchodní označení: SZ36DB04
• Produktové označení: Vario příborová zásuvka 2
• Další označení: varioDrawer Pro, třetí zásuvka, horní příborová zásuvka
• Typ dílu: příslušenství pro myčku nádobí
• Určení: příbory, kuchyňské náčiní a drobné nádobí
• Určená šířka myčky: 60 cm
• Podmínka montáže: myčka připravená pro doplnění třetí úrovně ukládání
• Boční části: polohovatelné
• Přední trny: sklopné
• Výsuvný systém: kolečka s kuličkovými ložisky
• Označení nastavitelných částí: modré ovládací body
• Základní barevné provedení: tmavě šedé
• EAN: 4242003876107
• Prodejní jednotka: 1 kus

Rozměrové a konstrukční určení

• Určená šířka spotřebiče: 60 cm
• Montážní úroveň: horní, nad horním košem
• Konstrukční požadavek: příprava pro doplnitelnou třetí úroveň ukládání
• Vedení zásuvky: boční výsuvný systém

Výrobce v dostupné produktové specifikaci neuvádí přesnou vnější šířku, hloubku ani výšku samotné zásuvky.

Při porovnání s původní zásuvkou proto nekontrolujte pouze přibližné vnější rozměry. Důležitý je také tvar bočních pojezdů, poloha koleček, konstrukce dorazů a způsob připojení k vodicím prvkům myčky.

Příborové zásuvky pro různé generace 60cm myček mohou mít podobný vzhled, ale odlišné vedení, uchycení nebo rozložení koleček.

Kdy zásuvku vyměnit nebo doplnit?

Výměna původní příborové zásuvky může být vhodná zejména tehdy, když:

• je plastový rám prasklý nebo deformovaný,
• jsou poškozené jednotlivé držáky příborů,
• jsou ulomené sklopné trny,
• nefungují polohovatelné boční části,
• jsou poškozená nebo chybějící pojezdová kolečka,
• se zásuvka při vysouvání zadrhává nebo naklání,
• zásuvka nedrží správně v bočních vodicích prvcích,
• došlo k mechanickému poškození původní třetí úrovně.

Příslušenství lze použít také k doplnění třetí úrovně ukládání, ale pouze u myček, které jsou pro tuto úpravu výrobcem konstrukčně připravené.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. myčky nádobí,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 17005524,
• obchodní označení SZ36DB04,
• šířku myčky nádobí 60 cm,
• přípravu spotřebiče pro třetí úroveň ukládání,
• přítomnost odpovídajících bočních vodicích prvků,
• tvar a polohu koleček původní zásuvky,
• konstrukci dorazů a bočního uchycení,
• zda objednáváte kompletní zásuvku nebo pouze jiný související díl pojezdu.

Označení SZ36DB04 je obchodní označení příslušenství. Při kontrole vhodnosti pro konkrétní myčku je rozhodující úplné E-Nr. spotřebiče, nikoli pouze označení příborové zásuvky.

Doporučení k používání a údržbě

• Příbory ukládejte odděleně tak, aby se vzájemně nepřekrývaly.
• Dlouhé kuchyňské náčiní umístěte tak, aby nebránilo pohybu ostřikovacích ramen.
• Malé šálky a lehké předměty ukládejte pouze do částí, ve kterých budou stabilně držet.
• Zásuvku nepřetěžujte těžkým nádobím, pro které není určena.
• Při sklápění trnů a nastavování bočních částí nepoužívejte nadměrnou sílu.
• Pravidelně kontrolujte čistotu koleček a bočních vodicích ploch.
• Odstraňujte z pojezdů zbytky potravin, střepy a jiné nečistoty.
• Před spuštěním myčky zkontrolujte, zda je zásuvka zasunutá rovně.
• Zkontrolujte, že vložené náčiní nevyčnívá směrem dolů do prostoru horního koše.

Doporučení k montáži

• Před montáží myčku vypněte a otevřete dvířka do stabilní polohy.
• Vyjměte původní poškozenou zásuvku podle konstrukce bočních vodicích prvků.
• Zkontrolujte stav levé i pravé vodicí části.
• Odstraňte nečistoty z koleček, pojezdů a dorazů.
• Novou zásuvku nasaďte rovnoměrně na obou stranách.
• Zkontrolujte správné zachycení koleček ve vodicích prvcích.
• Zásuvku několikrát pomalu vysuňte a zasuňte.
• Ověřte, že se při pohybu nenaklání ani nevyskakuje z vedení.
• Zkontrolujte dostatečnou vzdálenost od horního koše a ostřikovacích ramen.
• Při doplňování třetí úrovně postupujte podle montážních pokynů určených pro konkrétní model myčky.

Pokud myčka nemá odpovídající přípravu nebo boční vedení, nelze zásuvku bezpečně namontovat pouze vložením do mycího prostoru.

Kompatibilita a značky

Příborová zásuvka 17005524 se používá jako originální příslušenství systému B/S/H/. Při ověřování kompatibility kontrolujte katalogové přiřazení zejména u vybraných myček nádobí značek:

• Bosch
• Siemens
• Neff
• Gaggenau
• Constructa
• Balay

Zařazení značky v tomto seznamu neznamená, že je zásuvka vhodná pro všechny myčky dané značky.

Použití se liší podle výrobní generace, konstrukce košového systému, provedení bočních pojezdů a konkrétního E-Nr. spotřebiče.

Kompatibilita a provedení myček

Příslušenství je určeno pro vybrané myčky nádobí splňující současně následující podmínky:

• šířka spotřebiče 60 cm,
• konstrukční příprava pro třetí úroveň ukládání,
• odpovídající boční vodicí a výsuvný systém,
• katalogové přiřazení dílu 17005524 nebo příslušenství SZ36DB04.

Kompatibilitu nelze spolehlivě určit pouze podle toho, že je myčka široká 60 cm nebo že již obsahuje jiný typ horní příborové zásuvky.

V rámci stejné modelové řady mohou být podle výrobní generace použity různé zásuvky, kolečka, vodicí lišty a dorazové prvky.

Přesnou kompatibilitu proto vždy ověřte podle úplného E-Nr. myčky nádobí včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 17005524 označuje jednu originální Vario příborovou zásuvku B/S/H/ s obchodním označením SZ36DB04.

Zásuvka je určena pro vybrané myčky nádobí o šířce 60 cm, které umožňují doplnění třetí úrovně ukládání.

Samotná šířka myčky 60 cm, podobný vzhled původního dílu ani přítomnost horní zásuvky nezaručují vzájemnou zaměnitelnost.

Před objednáním zkontrolujte úplné E-Nr. spotřebiče, výrobní index, konstrukci bočních pojezdů a katalogové přiřazení příslušenství.

Přesné vnější rozměry zásuvky nejsou v dostupné specifikaci výrobce uvedeny. Rozměry proto nepoužívejte jako jediný údaj pro určení kompatibility.
