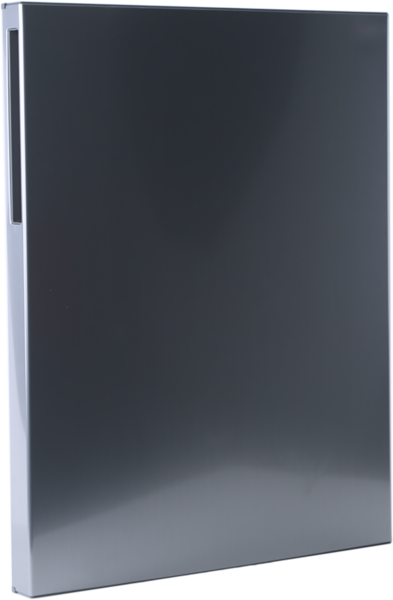

Dveře mrazicí části chladničky

Originální vnější dveře mrazicí části kombinované chladničky B/S/H/ 20000227 jsou určeny pro vybrané chladničky s mrazničkou Bosch, Siemens a další spotřebiče s odpovídajícím katalogovým přiřazením.

Dveřní díl uzavírá spodní mrazicí prostor kombinované chladničky. Společně s těsněním, závěsy a konstrukcí skříně pomáhá omezit pronikání teplého a vlhkého vzduchu do mrazicí části a udržovat podmínky potřebné pro dlouhodobé uchovávání zmrazených potravin.

Aktuální katalogové číslo 20000227 nahrazuje starší originální dveře 23000151, 00777989, 00773909 a 00713512. Nové provedení se proto může v některých konstrukčních detailech lišit od původního dílu.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• vnější dveře mrazicí části kombinované chladničky,
• určené pro vybrané chladničky s mrazničkou Bosch a Siemens,
• tvoří hlavní přístupový panel spodního mrazicího prostoru,
• spolupracují s dveřním těsněním a závěsy spotřebiče,
• pomáhají omezovat únik chladu a pronikání okolního vzduchu,
• tepelně izolační dveřní konstrukce,
• mechanický díl bez elektrického zapojení,
• určený pro montáž na odpovídající závěsný systém,
• nahrazuje několik starších katalogových provedení,
• dodává se jako jeden dveřní díl.

Funkce dveří mrazicí části

Dveře oddělují vnitřní mrazicí prostor od okolního prostředí. Po zavření musí rovnoměrně dosednout k přednímu rámu spotřebiče a prostřednictvím dveřního těsnění vytvořit souvislý uzavřený obvod.

Správně namontované dveře:

• uzavírají celý mrazicí prostor,
• omezují pronikání teplého vzduchu do spotřebiče,
• omezují vznik nadměrné námrazy,
• pomáhají udržovat stabilní teplotu uložených potravin,
• chrání vnitřní zásuvky a police mrazničky,
• umožňují běžný přístup do mrazicí části,
• navazují na vnější design chladicí části spotřebiče.

Dveře samy nevytvářejí chlad. Výsledná teplota závisí na chladicím systému, elektronice, snímačích, cirkulaci vzduchu, stavu těsnění a správném nastavení spotřebiče.

Umístění ve spotřebiči

Díl se nachází na přední straně spodní mrazicí části kombinované chladničky.

V konstrukci spotřebiče spolupracuje zejména s těmito součástmi:

• horním nebo středovým závěsem dveří mrazničky,
• spodním závěsem,
• čepy a pouzdry závěsů,
• magnetickým dveřním těsněním,
• madlem nebo úchopovým profilem,
• předním rámem skříně spotřebiče,
• dorazy a případnými vymezovacími podložkami.

Přesné provedení závěsů, madla a těsnění se může podle E-Nr. a výrobního indexu lišit.

Rozdíl mezi vnějšími dveřmi a vnitřní klapkou

Dveře 20000227 tvoří velký vnější dveřní díl mrazicí části kombinované chladničky.

Vnitřní výklopná klapka je menší plastový panel používaný pouze před určitou policí nebo přihrádkou uvnitř mrazničky.

Čelo mrazicí zásuvky je průhledný nebo neprůhledný panel připevněný k jedné výsuvné zásuvce.

Kompletní mrazicí zásuvka zahrnuje korpus zásuvky a případně její samostatné čelo.

Dveřní těsnění je pružný profil upevněný po obvodu vnitřní strany dveří. Je samostatnou funkční součástí a nemusí být součástí dodávky dveří 20000227.

Před objednáním proto ověřte, zda potřebujete hlavní vnější dveře, samostatné těsnění, závěs, madlo, vnitřní klapku nebo pouze čelo zásuvky.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 20000227
• Typ výrobku: vnější dveře mrazicí části
• Další označení: dveře mrazničky, spodní dveře kombinované chladničky, freezer compartment door
• Typ spotřebiče: kombinovaná chladnička s mrazničkou
• Umístění: přední strana spodního mrazicího prostoru
• Funkce: mechanické a tepelně izolační uzavření mrazicí části
• Provedení: vnější dveřní díl
• Elektrické zapojení: bez elektrického připojení
• Prodejní jednotka: 1 kus

Rozměry dveří

Přesné rozměry aktuálního provedení 20000227 nejsou ve veřejném oficiálním produktovém listu B/S/H/ uvedeny.

U staršího nahrazovaného dílu 00713512 se v odborných podkladech objevují orientační rozměry:

• šířka přibližně 590 mm,
• výška přibližně 765 mm,
• celková hloubka přibližně 103 mm.

Tyto rozměry slouží pouze jako pomocná informace k původnímu provedení. Aktuální náhradní dveře se mohou lišit detailem hran, vnitřní konstrukcí, umístěním závěsných bodů nebo způsobem montáže příslušenství.

Při porovnávání s původními dveřmi zkontrolujte zejména:

• celkovou šířku a výšku,
• tloušťku dveřní konstrukce,
• polohu horního a spodního závěsného bodu,
• průměr a tvar pouzder závěsů,
• provedení úchopu nebo madla,
• tvar vnitřní strany dveří,
• rozměr a způsob upevnění těsnění,
• odstín a povrchovou úpravu přední plochy,
• katalogové přiřazení k úplnému E-Nr. spotřebiče.

Samotná podobnost rozměrů nestačí k potvrzení kompatibility. Rozhodující je shodné katalogové přiřazení a konstrukce závěsných bodů.

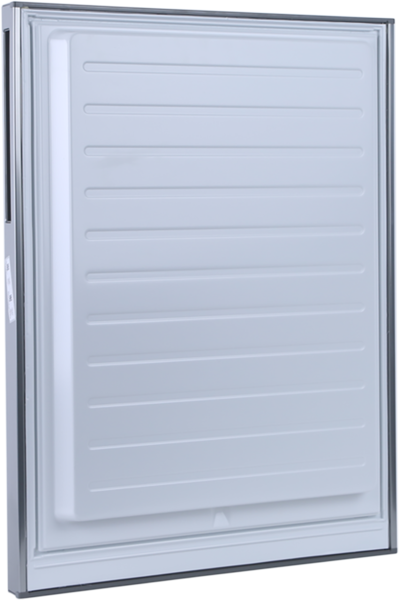

Konstrukce dveří

Dveře chladicího spotřebiče mají vícevrstvou konstrukci navrženou tak, aby byla mechanicky pevná a současně omezovala přenos tepla mezi mrazicím prostorem a místností.

Dveřní sestava zpravidla zahrnuje:

• vnější pohledovou část,
• vnitřní tvarovaný dveřní panel,
• tepelně izolační výplň,
• obvodovou plochu pro upevnění těsnění,
• horní a spodní závěsné uložení,
• konstrukční body pro madlo nebo úchopový profil,
• výztužné a polohovací prvky.

Přesné materiálové složení, barevný odstín a povrchová úprava dílu 20000227 nejsou ve veřejném produktovém listu výrobce podrobně uvedeny. Tyto vlastnosti proto vždy porovnejte s původními dveřmi a katalogem konkrétního E-Nr.

Tepelná izolace dveří

Izolační výplň uvnitř dveří pomáhá zpomalovat přenos okolního tepla do mrazicí části.

Správnou funkci dveřního systému ovlivňuje:

• nepoškozená izolační konstrukce dveří,
• rovný a nedeformovaný dveřní panel,
• správné seřízení závěsů,
• nepoškozené magnetické těsnění,
• čistý přední rám spotřebiče,
• rovné ustavení chladničky,
• úplné zavírání bez překážek.

Promáčknuté, zkroucené nebo nesprávně zavěšené dveře mohou způsobit, že těsnění nebude po celém obvodu správně dosedat.

Obsah dodávky

Oficiální katalog uvádí prodejní jednotku:

• 1× originální dveře mrazicí části 20000227.

Veřejný produktový list jednoznačně nepotvrzuje, že by součástí balení byly všechny další komponenty dveřního systému.

Součástí katalogového čísla proto nemusí být:

• magnetické dveřní těsnění,
• horní, středový nebo spodní závěs,
• závěsné čepy a pouzdra,
• madlo nebo úchopový profil,
• kryty závěsů,
• vymezovací podložky,
• montážní šrouby,
• dveře horní chladicí části,
• vnitřní mrazicí zásuvky.

Před montáží vždy zkontrolujte skutečný obsah dodaného balení. Nepoškozené těsnění, závěsné prvky, pouzdra nebo madlo může být podle konstrukce nutné přemontovat z původních dveří nebo objednat samostatně.

Nahrazovaná katalogová čísla

Aktuální originální díl:

• 20000227

nahrazuje starší originální katalogová čísla:

• 23000151
• 00777989
• 777989
• 00773909
• 773909
• 00713512
• 713512

Na původních dveřích, servisním rozkresu, starším dokladu nebo v dřívějším katalogu proto může být uvedeno některé z těchto starších čísel.

Aktuální náhradní provedení se může od původních dveří mírně lišit vnitřním tvarem, závěsnými prvky, povrchovou úpravou nebo dalšími konstrukčními detaily. Rozhodující je oficiální náhradový vztah výrobce.

Kdy je vhodná výměna?

Výměna dveří mrazicí části může být potřebná, pokud:

• jsou dveře výrazně promáčknuté,
• je vnější nebo vnitřní panel prasklý,
• je dveřní konstrukce zkroucená,
• jsou poškozené závěsné body přímo ve dveřích,
• nelze spolehlivě upevnit dveřní těsnění,
• dveře po seřízení stále nedoléhají k rámu,
• došlo k poškození tepelně izolační výplně,
• je poškozeno upevnění madla,
• dveře byly deformovány při stěhování nebo pádu spotřebiče,
• původní dveřní díl zcela chybí.

Pokud dveře pouze netěsní, nemusí být nutné měnit celý dveřní díl. Nejprve zkontrolujte těsnění, závěsy, vyrovnání spotřebiče a správné seřízení dveří.

Projevy nesprávně těsnících dveří

Kontrola dveřního systému je vhodná, pokud:

• se v mrazicí části tvoří nadměrná námraza,
• na vnitřních stěnách vzniká led,
• kompresor pracuje neobvykle dlouho,
• spotřebič má zvýšenou spotřebu elektrické energie,
• potraviny nejsou dostatečně zmrazené,
• kolem části těsnění je patrná mezera,
• na vnějším povrchu v okolí dveří vzniká kondenzace,
• dveře se samovolně otevírají,
• při zavírání nedrží v konečné poloze,
• mezi dveřmi a skříní je nerovnoměrná spára.

Tyto projevy mohou souviset také s poškozeným těsněním, závěsem, nesprávně ustavenou chladničkou, vloženou překážkou nebo závadou chladicího systému.

Rozlišení možných závad

Poškozené dveře mohou být promáčknuté, zkroucené, prasklé nebo mohou mít poškozené konstrukční body pro závěs či madlo.

Poškozené těsnění může být potrhané, ztvrdlé, zvlněné nebo uvolněné z obvodové drážky.

Opotřebený závěs může způsobit pokles dveří, změnu spáry a nedostatečný přítlak těsnění.

Poškozené závěsné pouzdro může způsobovat nadměrnou vůli dveří na čepu.

Nesprávně vyrovnaný spotřebič může ovlivnit samovolné zavírání nebo otevírání dveří.

Překážka uvnitř mrazničky může bránit úplnému zavření, i když jsou dveře i těsnění nepoškozené.

Silná námraza může vytlačovat zásuvky dopředu a bránit správnému dovření dveří.

Možné příčiny poškození

Dveře se mohou poškodit zejména:

• nárazem těžkého nebo ostrého předmětu,
• pádem spotřebiče nebo dveřního dílu,
• nesprávnou manipulací při stěhování,
• otevřením dveří proti okolnímu nábytku nebo stěně,
• přetěžováním madla,
• zavíráním přes vysunutou zásuvku nebo potraviny,
• dlouhodobým používáním s poškozeným závěsem,
• nesprávným přemontováním směru otevírání,
• nadměrným dotažením upevňovacích prvků,
• páčením při demontáži krytů a pouzder.

Pokud došlo k poškození dveří následkem vadného závěsu, musí být závěs před montáží nového dílu zkontrolován nebo vyměněn.

Kontrola dveřního těsnění

Před objednáním celých dveří zkontrolujte stav obvodového těsnění.

Těsnění musí být:

• souvislé po celém obvodu,
• bez trhlin a chybějících částí,
• správně upevněné ve dveřích,
• bez silných deformací,
• čisté a bez mastnoty,
• schopné přilnout k přednímu rámu spotřebiče.

Samostatné těsnění může mít vlastní katalogové číslo. Nelze předpokládat, že je automaticky součástí dveří 20000227.

Kontrola závěsů

Před výměnou zkontrolujte také:

• stav horního nebo středového závěsu,
• stav spodního závěsu,
• rovnost závěsných čepů,
• opotřebení plastových pouzder,
• přítomnost vymezovacích podložek,
• pevnost upevňovacích šroubů,
• deformaci skříně v místě upevnění závěsu.

Nové dveře namontované na poškozený nebo ohnutý závěs nemusí správně dosednout a mohou se znovu mechanicky poškodit.

Doporučení před výměnou

• Spotřebič vypněte.
• Vytáhněte síťovou vidlici ze zásuvky.
• Vyjměte potraviny z mrazicí části.
• Vyjměte nebo zajistěte volné zásuvky a police.
• Připravte dostatečně velkou měkkou podložku pro odložení dveří.
• Zaznamenejte polohu závěsů, pouzder a podložek.
• Vyfotografujte původní sestavení před demontáží.
• Zkontrolujte, které součásti je nutné přemontovat.
• Zajistěte si pomoc druhé osoby pro bezpečné přidržení dveří.

Dveře jsou rozměrný díl. Při samostatné manipulaci hrozí jejich pád, poškození závěsu nebo poranění rukou.

Doporučení k demontáži

• Odstraňte příslušné kryty závěsů.
• Dveře po celou dobu pevně podpírejte.
• Uvolněte závěs podle konstrukce konkrétního spotřebiče.
• Jednotlivé šrouby a podložky ukládejte v pořadí demontáže.
• Dveře vysuňte ze závěsného čepu rovně a bez kroucení.
• Nepřenášejte celou hmotnost dveří pouze za madlo.
• Demontované dveře položte na měkkou rovnou plochu.
• Nestavte je na ostrý roh nebo hranu.

Konkrétní postup se liší podle konstrukce závěsů a případně podle zvoleného směru otevírání.

Přemontování součástí

Podle obsahu dodávky a provedení spotřebiče může být nutné přemontovat:

• dveřní těsnění,
• madlo nebo úchopový profil,
• závěsná pouzdra,
• dorazy dveří,
• vymezovací podložky,
• kryty a záslepky,
• upevňovací šrouby.

Každou přenášenou součást před montáží zkontrolujte. Prasklé pouzdro, deformovaný závěs nebo poškozené těsnění nepřenášejte bez posouzení jeho další použitelnosti.

Doporučení k montáži

• Porovnejte nové dveře s původním dílem.
• Zkontrolujte shodné závěsné body a celkový tvar.
• Namontujte potřebná pouzdra, těsnění a madlo.
• Nové dveře přidržujte ve správné výšce.
• Nasaďte je rovně na spodní závěsný čep.
• Namontujte horní nebo středový závěs.
• Použijte všechny původní vymezovací podložky.
• Šrouby dotahujte postupně a přiměřenou silou.
• Zkontrolujte rovnoměrnou spáru mezi dveřmi a skříní.
• Ověřte souvislé dosednutí těsnění.
• Po seřízení namontujte kryty a záslepky.

Dveře neupravujte vrtáním, řezáním, broušením závěsných bodů nebo deformováním konstrukce.

Kontrola správné montáže

Po výměně ověřte, že:

• dveře jsou zavěšené rovně,
• mezery kolem dveří jsou přiměřeně rovnoměrné,
• dveře se plynule otevírají a zavírají,
• závěsy nemají nadměrnou vůli,
• madlo drží pevně,
• těsnění dosedá po celém obvodu,
• mezi těsněním a skříní není viditelná mezera,
• dveře nenarážejí do podlahy nebo okolního nábytku,
• zásuvky uvnitř nebrání dovření,
• dveře zůstávají bezpečně zavřené.

Po opětovném spuštění několik hodin sledujte teplotu, tvorbu kondenzace a případnou námrazu v okolí těsnění.

Jednoduchá kontrola těsnosti

Dosednutí těsnění lze orientačně zkontrolovat tenkým pruhem papíru.

• Vložte papír mezi těsnění a rám spotřebiče.
• Dveře zavřete.
• Papír opatrně vytáhněte.
• Kontrolu opakujte na více místech po obvodu.

Pokud lze papír na určitém místě vytáhnout bez téměř jakéhokoliv odporu, zkontrolujte polohu těsnění, seřízení závěsů a rovnost dveří.

Tato kontrola je pouze orientační a nenahrazuje odbornou diagnostiku.

Čištění a údržba

Vnější povrch dveří čistěte měkkým hadříkem a prostředkem vhodným pro povrchovou úpravu konkrétního spotřebiče.

Doporučujeme:

• odstraňovat nečistoty a otisky bez nadměrného tlaku,
• čistit těsnění vlažnou vodou a měkkým hadříkem,
• udržovat kontaktní plochu skříně bez zbytků potravin,
• pravidelně kontrolovat závěsy a jejich vůli,
• odstraňovat námrazu bránící úplnému zavření,
• po čištění povrch důkladně osušit.

Nepoužívejte:

• ocelové drátěnky,
• abrazivní čisticí prášky,
• ostré kovové škrabky,
• agresivní rozpouštědla,
• čisticí prostředky nevhodné pro povrchovou úpravu dveří,
• velké množství vody v prostoru závěsů.

Prevence dalšího poškození

• Dveře otevírejte pouze za určené madlo nebo úchop.
• Nenechávejte je narazit do stěny nebo nábytku.
• Nevěšte na madlo těžké předměty.
• Nezavírejte dveře přes vysunutou zásuvku.
• Pravidelně odstraňujte námrazu.
• Udržujte spotřebič správně vyrovnaný.
• Při stěhování dveře zajistěte proti otevření.
• Spotřebič neposouvejte tahem za dveře nebo madlo.
• Po změně směru otevírání pečlivě zkontrolujte všechny závěsy a záslepky.

Kompatibilita a značky

Dveře mrazicí části 20000227 jsou podle oficiálního katalogu a ověřených katalogových přiřazení určeny pro vybrané spotřebiče značek:

• Bosch
• Siemens

Označení B/S/H/ vyjadřuje skupinu výrobce. Neznamená automaticky kompatibilitu se všemi chladničkami ostatních značek této skupiny.

Kompatibilita a modelové řady

Díl je katalogově přiřazován zejména k vybraným kombinovaným chladničkám následujících modelových rodin:

• Bosch KGV33
• Bosch KGV36
• Bosch KGV39
• Bosch KGE36
• Bosch KGE39
• Bosch KGW36
• Siemens KG33
• Siemens KG36
• Siemens KG39

V rámci stejné modelové řady mohou být podle barvy, povrchové úpravy, země určení, data výroby a výrobního indexu použity odlišné dveře, těsnění nebo závěsné díly.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. chladničky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 20000227,
• případné původní číslo 23000151, 00777989, 00773909 nebo 00713512,
• šířku a výšku původních dveří,
• polohu závěsných bodů,
• provedení madla nebo úchopu,
• barvu a povrchovou úpravu přední strany,
• provedení dveřního těsnění,
• zda potřebujete samotné dveře nebo také těsnění a závěsy.

Typový štítek kombinované chladničky bývá umístěn uvnitř chladicí části na boční stěně, za zásuvkou na zeleninu nebo v jiné vnitřní části přístupné po otevření dveří.

Upozornění

Katalogové číslo 20000227 označuje jeden originální vnější dveřní díl mrazicí části pro vybrané kombinované chladničky B/S/H/.

Jde o hlavní vnější dveře spodního mrazicího prostoru, nikoliv o čelo zásuvky nebo malou vnitřní výklopnou klapku.

Díl nahrazuje starší originální katalogová čísla 23000151, 00777989, 00773909 a 00713512.

Přesné rozměry aktuálního provedení, barevný odstín, povrchová úprava a kompletní obsah dodávky nejsou ve veřejném produktovém listu podrobně uvedeny. Před objednáním proto nevycházejte pouze z fotografie nebo orientačních rozměrů staršího dílu.

Dveřní těsnění, závěsy, madlo, pouzdra a montážní materiál nemusí být automaticky součástí balení.

Před instalací nových dveří zkontrolujte závěsy, pouzdra, těsnění a rovnost skříně. Vadná související součást může způsobit nesprávné dosednutí nebo opětovné poškození dveří.

Vzhledem k velikosti a hmotnosti dveří doporučujeme montáž provádět ve dvou osobách nebo ji svěřit odbornému servisu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. chladničky včetně výrobního indexu za lomítkem.

Le merci disponibili sono di solito consegnate entro il giorno lavorativo successivo. Le merci disponibili dal fornitore vengono spedite in base alla disponibilità corrente. Vedrai la data di consegna esatta nel carrello.

Puoi restituire i prodotti non utilizzati entro il termine previsto dalla legge. Prima del reso, contattaci per verificare la procedura corretta e la compatibilità del ricambio.
