Vypouštěcí ventil výměníku tepla myčky Bosch / Siemens / Neff 00611316 – ventil vodního labyrintu

Originální vypouštěcí ventil Bosch / Siemens / Neff 00611316 je elektricky ovládaný náhradní díl určený pro vybrané myčky nádobí. Montuje se do spodní části výměníku tepla, označovaného také jako vodní labyrint nebo vodní kapsa, a řídí průchod vody z této části hydraulického systému.

Bosch, Siemens a Neff používají pro díl oficiální označení „Ablaufventil für Wärmetauscher“, tedy vypouštěcí ventil výměníku tepla. Specializované B/S/H/ katalogy jej dále popisují jako ventil umístěný dole na výměníku tepla / sestavě regenerace.

Nejde o hlavní vypouštěcí čerpadlo myčky ani o napouštěcí ventil na přívodu vody. Jde o samostatný elektromagnetický ventil pracující uvnitř vodního hospodářství myčky.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr myčky včetně indexu za lomítkem. V rámci podobných konstrukčních řad mohou být použity různé výměníky, vodní kapsy a ventily.

K čemu slouží a kdy je potřeba výměna?

Výměník tepla / vodní labyrint umístěný zpravidla v boční části myčky pracuje během programu s určitým množstvím vody. Ventil 00611316 otevírá a uzavírá příslušnou cestu vody ze spodní části výměníku podle pokynů řídicí elektroniky spotřebiče.

Elektromagnetická cívka po přivedení napětí pohybuje vnitřním mechanismem ventilu. Tím je možné řízeně otevřít nebo uzavřít odtok z výměníku do navazujícího hydraulického systému myčky.

Výměna může být potřebná při elektrickém přerušení cívky, mechanickém zablokování ventilu, poškození pohyblivého pístu nebo netěsnosti vlastní ventilové části.

Porucha může způsobit, že voda ve výměníku neodtéká ve správné fázi programu, případně ventil zůstává otevřený nebo zavřený. Výsledkem mohou být nepravidelnosti při napouštění a přesouvání vody uvnitř spotřebiče.

Takové projevy však samy o sobě nepotvrzují závadu tohoto ventilu. Podobné potíže může způsobit také zanesený vodní labyrint, porucha průtokoměru, snímačů, čerpadla, kabeláže nebo řídicí elektroniky.

Vlastnosti

• originální náhradní díl B/S/H/
• objednací kód: 00611316
• zkrácené označení: 611316
• typ: elektrický vypouštěcí ventil
• určeno pro výměník tepla / vodní labyrint myčky nádobí
• oficiální označení: Ablaufventil für Wärmetauscher
• anglické označení: Valve-outlet for heat exchanger
• umístění: spodní část výměníku / sestavy regenerace vody
• elektrické napájení: 220–240 V AC
• frekvence: 50/60 Hz
• obsah balení: 1 ventil
• na různých výrobních sériích se mohou objevovat potisky 653789956 nebo 10.0890.10

Provedení a rozměry

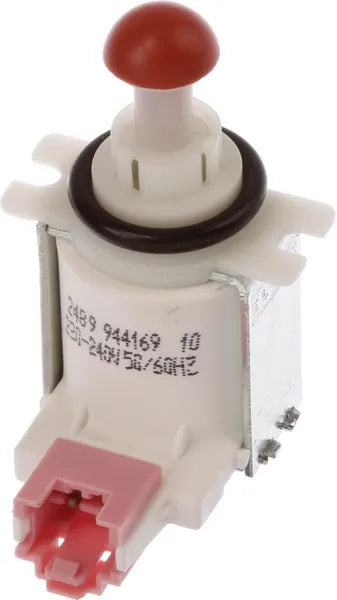

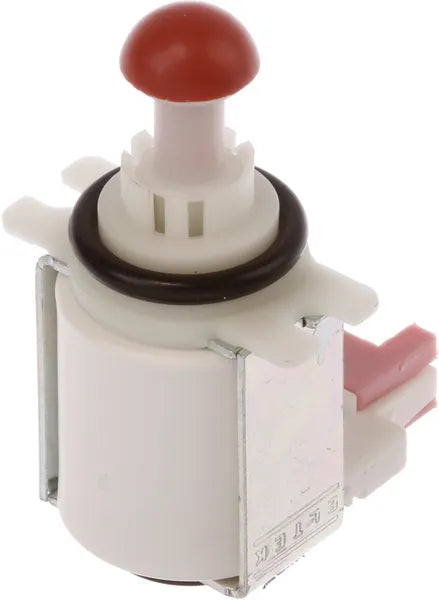

00611316 je kompaktní elektromagnetický ventil tvořený elektrickou cívkou a mechanickou ventilovou částí s pohyblivým pístem. Na zadní straně se nachází elektrické připojení a přední část se zasouvá do odpovídajícího otvoru výměníku tepla.

Servisní distributoři potvrzují elektrické provedení 220–240 V AC / 50–60 Hz. Jeden odborný zdroj uvádí také orientační odpor cívky přibližně 2 kΩ; tento údaj je vhodný pouze pro servisní diagnostiku a nemá sloužit jako kritérium kompatibility.

U celkových rozměrů se odborné katalogy rozcházejí podle způsobu měření členitého ventilu. Proto rozměr záměrně neuvádíme jako závazný produktový parametr.

Pro výběr je rozhodující originální číslo 00611316 a přesné přiřazení podle E-Nr myčky. Podobně vypadající elektromagnetické ventily mohou mít odlišnou délku pístu, elektrické parametry, konektor i upevnění.

Související díly

Ventil je konstrukčně součástí výměníku tepla / vodní kapsy a systému regenerace vody myčky. Navazuje na kanálky vodního labyrintu a další hydraulické části, které během programu přivádějí, uchovávají a dále směrují vodu.

Specializované servisní katalogy uvádějí ventil 00611316 například jako součást některých kompletních sestav vodní kapsy / regenerace vedených pod čísly 00687133 a 00688520. Konkrétní sestava se však vždy musí určit podle E-Nr spotřebiče.

S hydraulickým systémem dále souvisejí průtokoměr, regenerační systém změkčovače, hadice a navazující čerpadla. Tyto díly mají jinou funkci a neměly by být zaměňovány s ventilem 00611316.

00611316 není hlavní vypouštěcí čerpadlo myčky. Jeho úkolem je ovládat odtok příslušné části výměníku tepla / vodního labyrintu.

V aktuálně ověřených oficiálních zdrojích jsem pro 00611316 nenalezl jednoznačně potvrzené předchozí ani nástupnické originální číslo. Zkrácené označení 611316 představuje stejný díl.

Doporučení k používání a údržbě

Ventil nevyžaduje běžnou uživatelskou údržbu. Je umístěn uvnitř spotřebiče a kontroluje se zejména při diagnostice závady vodního systému.

Pokud se v oblasti vodního labyrintu nacházejí výrazné usazeniny, je vhodné před výměnou ventilu zkontrolovat také průchodnost kanálků. Mechanicky funkční ventil nemůže správně řídit průtok, pokud je navazující cesta vody zablokovaná.

Při diagnostice lze odborně ověřit stav elektromagnetické cívky, elektrické připojení a mechanický pohyb ventilu. Samotné přivedení síťového napětí na vyjmutý díl však představuje riziko úrazu elektrickým proudem a není vhodné pro neodborné zkoušení.

Při opětovné montáži musí být ventil správně usazený v odpovídajícím otvoru a jeho těsnicí oblast nesmí být znečištěná nebo mechanicky poškozená.

Kompatibilita a značky

Originální díl 00611316 je přímo veden v oficiálních katalozích Bosch, Siemens, Neff a Balay. Odborné databáze B/S/H/ potvrzují použití stejného čísla také u vybraných myček Constructa a dalších spotřebičů využívajících odpovídající konstrukci výměníku.

Díl je používán ve velkém počtu myček různých konstrukčních generací, není však univerzálním ventilem pro všechny myčky těchto značek.

Rozhodující je konkrétní provedení vodní kapsy, elektrického připojení a hydraulického systému. V průběhu výroby mohly být pod podobným obchodním označením spotřebiče použity různé díly.

Kompatibilitu vždy ověřte podle úplného E-Nr myčky včetně indexu za lomítkem.

Upozornění

Před objednáním ověřte, že potřebujete právě vypouštěcí ventil výměníku tepla 00611316. Nezaměňujte jej s napouštěcím ventilem na přívodní hadici, ventilem změkčovače ani s vypouštěcím čerpadlem.

Díl pracuje se síťovým napětím 220–240 V AC a je současně součástí vodního systému spotřebiče. Před demontáží myčku odpojte od elektrické sítě a uzavřete přívod vody.

Po montáži je nutné zkontrolovat správné elektrické připojení a těsnost místa, kde je ventil zasazen do výměníku. Únik vody v prostoru elektrických částí představuje bezpečnostní riziko.

Pokud není závada ventilu spolehlivě diagnostikována nebo oprava vyžaduje demontáž bočního hydraulického systému myčky, doporučujeme zásah svěřit odbornému servisu.
